開貼作300W磚型逆器厚度不超過25mm

300W逆變，采用經典的EG8010驅動，計劃作成磚型，長180X寬90X厚25（MM),推挽用25*25*16mm散熱器各一只，H橋用20*14.5*13mm散熱器4只。升壓變壓器用PQ3220.下面是PCB，望大家提出意見??！

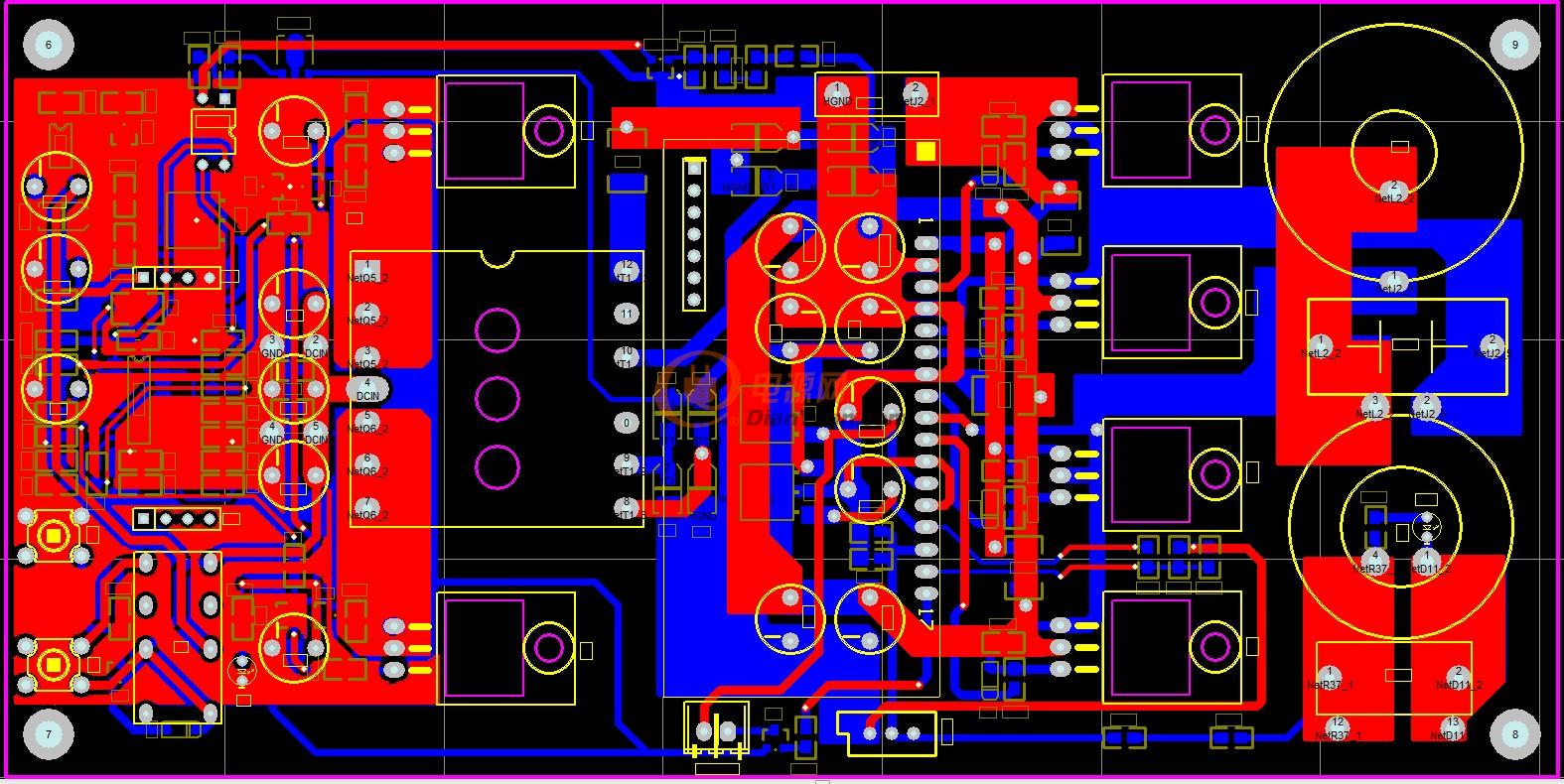

PCB圖：

300

全部回復(24)
正序查看
倒序查看
javike
LV.12
2
2017-04-26 17:37
電容感覺好小的節奏
0
回復
2017-04-26 20:19
前面DCIN那里變壓器就占用一個引腳？？建議占用三個，管子兩邊各占兩個引腳比較好些！
0
回復
2017-04-26 21:04

很不錯

0
回復
shl1226
LV.4
5
2017-04-26 21:50
@米山人家
很不錯[圖片]

DCIN因為變壓器腳 不多，所以直接用了兩個繞組的公共端的引線端，不是變壓器的引腳....不過你的看得很細，高手

0
回復
shl1226
LV.4
6
2017-04-26 21:51
@javike
電容感覺好小的節奏

電容是用的8mm的，所以用的多個，容量不小

0
回復
shl1226
LV.4
7
2017-04-26 21:52
@guang盧
前面DCIN那里變壓器就占用一個引腳？？建議占用三個，管子兩邊各占兩個引腳比較好些！
DCIN因為變壓器腳 不多，所以直接用了兩個繞組的公共端的引線端，不是變壓器的引腳....不過你的看得很細，高手
0
回復
2017-04-27 10:37
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
shl1226
LV.4
9
2017-04-28 16:19
@電源網-fqd
已經被添加到社區經典圖庫嘍http://www.e-ticket.cn/bbs/classic/

PCB伯了一定的修改，現已定型，發去打板中

0
回復
2017-04-28 17:02
@shl1226
PCB伯了一定的修改，現已定型，發去打板中[圖片]
做成小巧玲瓏。
0
回復
chuangmao
LV.7
11
2017-04-28 19:47
@shl1226
PCB伯了一定的修改，現已定型，發去打板中[圖片]
坐等樓主成品樣品測試結果。
0
回復
2017-04-29 22:19

精品路線哈。

0
回復
ch2048
LV.1
13
2017-05-04 10:28
支持下，什么時候出成品？
0
回復
shl1226
LV.4
14
2017-05-04 21:49
@ch2048
支持下，什么時候出成品？
PCB已收到了，現在備料作測試

0
回復
shl1226
LV.4
15
2017-05-07 17:44
@shl1226
PCB已收到了，現在備料作測試[圖片][圖片]

經過這幾天的努力，機器樣子基本上出來了，只能具體測試和調試了，現在上圖，先用圖說話

0
回復
shl1226
LV.4
16
2017-05-10 00:25
@shl1226
經過這幾天的努力，機器樣子基本上出來了，只能具體測試和調試了，現在上圖，先用圖說話[圖片][圖片]
沒人頂，自己頂，看來都沒有人趕興趣，是因為功率小了嗎？？？
0
回復
2017-05-10 00:39
@shl1226
沒人頂，自己頂，看來都沒有人趕興趣，是因為功率小了嗎？？？

能做成這樣，很不簡單！

一直在看，在學習，不好評論什么。

0
回復
2017-05-10 12:07
求原理圖
0
回復
2017-05-10 19:32
支持樓主！求原理圖。
0
回復
jsapin
LV.5
20
2017-05-11 08:29
@瀟灑哥0827
支持樓主！求原理圖。
小巧精致，一直在看，沒敢品論，
0
回復
2017-05-11 11:20
@瀟灑哥0827
支持樓主！求原理圖。

估計用的是推挽電路，TL494或者UC3525類的升壓。后端EG8010這種架構。

0
回復
2017-06-05 15:50
@shl1226
沒人頂，自己頂，看來都沒有人趕興趣，是因為功率小了嗎？？？

發些測試波形  測試數據 大家看看 討論討論 比如效率 管子反峰 等等

0
回復
sinba
LV.3
23
2017-06-08 17:43
@shl1226
沒人頂，自己頂，看來都沒有人趕興趣，是因為功率小了嗎？？？
做的漂亮，就實際效果怎么樣？
0
回復
jxn888
LV.1
24
2017-06-09 09:34
@shl1226
經過這幾天的努力，機器樣子基本上出來了，只能具體測試和調試了，現在上圖，先用圖說話[圖片][圖片]
支持不錯，小功率小體積喜歡，就是高度太薄意義不大,因為一個插座模塊高度有35毫米了。另外靜態功耗多少？小嗎？
0
回復
shl1226
LV.4
25
2017-07-13 14:13
@空軍通信兵
估計用的是推挽電路，TL494或者UC3525類的升壓。后端EG8010這種架構。

是的傳統的
