基于UC3843的boost升壓電路

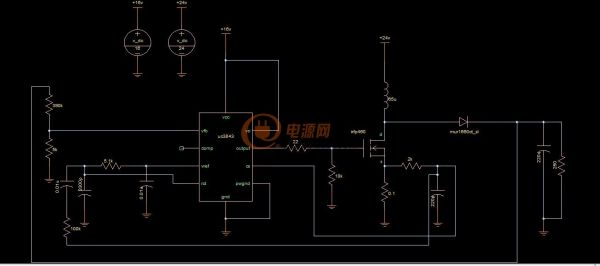

新手做了一個基于UC3843的boost升壓電路，輸入20-28VDC，輸出200VDC，輸出最大電流0.8A。經測試，空載及輕載，輸出電壓基本可以穩定在200V，但隨著負載的加大，輸出掉的厲害。一開始以為是補償?shù)膯?wèn)題，將補償電阻減小，但是問題依然存在。下面是我的原理圖，請各位大神幫忙看看，解答解答，小妹感激涕零！
全部回復(10)
正序查看
倒序查看
恭喜被添加到社區經典圖庫，并獲得1積分
http://www.e-ticket.cn/bbs/classic/
http://www.e-ticket.cn/bbs/classic/
0
回復
@落奈奈
這個不是按Ipk來算的嗎？我也加大減小試了試，不過還是不起作用?？蛰d的時候開關管柵極波形有的都沒出來？會不會是驅動不足呀？
先算出平均輸入電流，在根據電流波形算出峰值電流，再根據峰值電流算這個電阻?？蛰d波形沒出來可能是因?yàn)榄h(huán)路不穩定打嗝。電阻減小也帶不起負載也是可能環路不穩定打嗝斷續工作。你的1，2腳之間沒有任何環路補償肯定不行的，最好也要加個104電容看下。
0
回復
@xzszrs
先算出平均輸入電流，在根據電流波形算出峰值電流，再根據峰值電流算這個電阻?？蛰d波形沒出來可能是因?yàn)榄h(huán)路不穩定打嗝。電阻減小也帶不起負載也是可能環路不穩定打嗝斷續工作。你的1，2腳之間沒有任何環路補償肯定不行的，最好也要加個104電容看下。
我的斜坡補償信號是加入的電流檢測信號中的，0.01uF和100K電阻串聯的那個是補償。環路不穩定怎么解決呀?那要不我換個補償電路試試。
