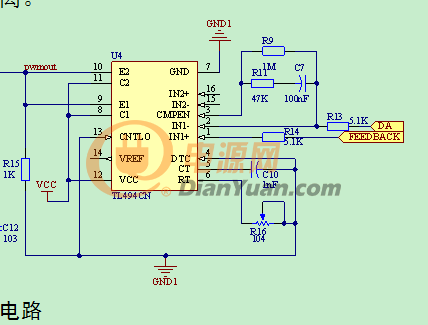

E1E2輸出端沒加下拉電阻，MOS怎么關斷?

本帖已入選每日一問活動中，活動詳情戳：

http://www.e-ticket.cn/bbs/1547220.html

你確定環路沒問題？你的MOS怎么關斷？？？

已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/

估計有兩個原因，即升壓電感小了一些的峰值電流比較大，環路不那么均勻，脈寬出現大一些的磁通密度也大了，會出現半飽和現象，都會引起過流保護了。

    必須電感合適，大一些的好，環路穩定，不穩定局部大脈寬還會引起磁飽和即出現上升尾部尖峰突然增大的情況，保護了。首先，需要升壓多少，首先限制脈寬，小于0,45以下【甚至如0,3占空比】，就是防止脈寬比較大。

9,10并聯對地加10K電阻

4腳對地62K-100K電阻，并串1uF至REF

樓豬，如果出現滿意回答，記得設置最佳回復~

限制脈寬，上一位由于器件參數可能不一致，限制脈寬的關鍵是3腿電壓，電位器調制如0,3占空比的電壓多少，就設定電壓，如基準5伏與地兩個電阻分壓，就可以了。

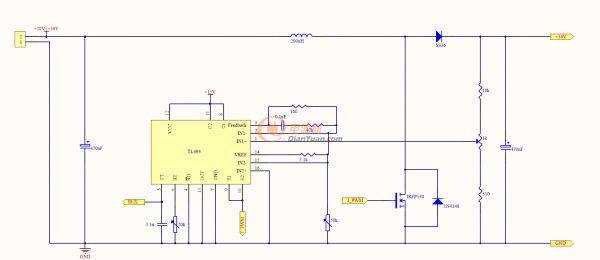

仔細看了下TL494的datasheet，你的環路沒什么問題，是我搞錯了，但是你的MOS驅動是有問題的，而且建議你對占空比做一個限制，在REF上分壓給4腳就行，如果需要軟啟動，就在REF與4腳之間接一個電容，電容容量大小取決于需要軟啟動的時間

您好，麻煩問下

1、4腳接地不就是最大占空比輸出的PWM波嗎？是不是不用非要接電容接ref

2、我把9、10腳直接接一起然后用來驅動irf3205，為什么9、10腳每次接入后級電路494的PWM輸出波形就會變化（多了好多尖峰），而且幅值也會降低的很厲害，不知道什么原因？

親，這個問題另發個帖吧，這可是人家的主樓哦~~~~~

好的，第一次發帖，抱歉

米事噠~，以后歡迎經常來啊~

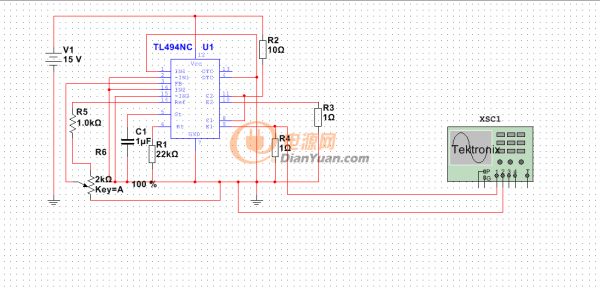

直接上圖
