開關電源，空載輸出正常，帶上小負載之后輸出電壓就被拉低，為什么？？？？？？？？急急急急?。。。。?！

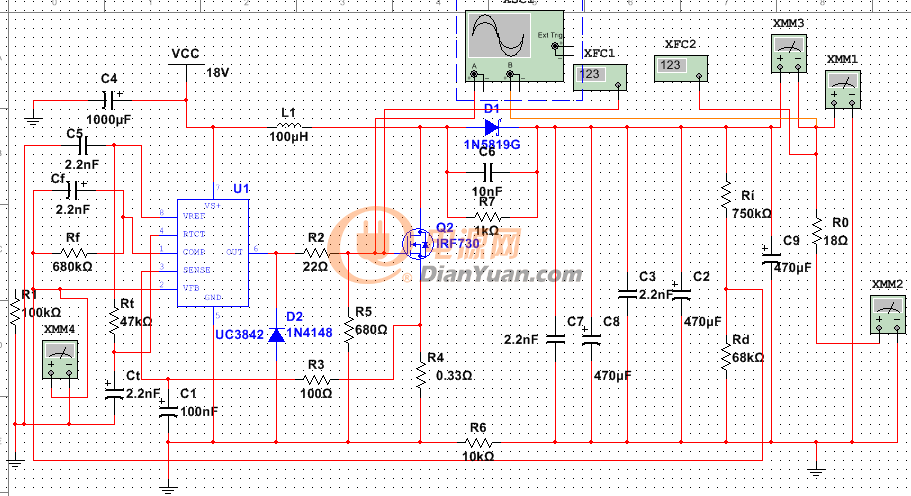

這是基于UC3842做的開關電源（dc-dc）升壓電路，現在遇到的問題是電路不能帶負載，帶上負載輸出就會被拉低，仿真只拉低幾伏，實物拉低更多。找了很久都沒有找到是什么原因，請各位大神多多指教。
全部回復(26)
正序查看
倒序查看
恭喜被添加到社區經典圖庫，并獲得1積分
http://www.e-ticket.cn/bbs/classic/
http://www.e-ticket.cn/bbs/classic/
0
回復
本帖已入選每日一問活動中，活動詳情戳：@靜嘟嘟兒
是R3大了之后帶負載反而被拉低的更多，R5大了小了沒什么影響
其實這是一個調試的過程，電源說簡單不簡單 說不復雜也不復雜（對于大神們來說的哈）
首選你要學會使用儀器去慢慢分析 看波形；空載正常？負載什么規格？先極輕載帶載看看 然后利用示波器觀察其相關波形（好比 驅動 VCC ）
如果沒有儀器 直接把R3改大一點300歐 R5 R7 C6取消不要試試看效果（僅供參考）
0
回復
@電源網李子
其實這是一個調試的過程，電源說簡單不簡單說不復雜也不復雜（對于大神們來說的哈）首選你要學會使用儀器去慢慢分析看波形；空載正常？負載什么規格？先極輕載帶載看看 然后利用示波器觀察其相關波形（好比驅動 VCC）如果沒有儀器 直接把R3改大一點300歐 R5 R7 C6取消不要試試看效果（僅供參考）
現在就是帶不起負載，如果帶的負載電阻大，電壓就不會被拉低，帶的負載電阻小就要被拉低
0
回復
@王強123
可能是你的補償電容或補償電阻值不對建議調試補償電阻電容
在仿真的時候明顯看到當電路空載的時候流過電感，二極管，開關管的電流都比較小，都是mA級的，但是帶上負載之后電流明顯上升，到了A級，是不是就是因?yàn)檫@個的原因呢，這個問題可以怎樣處理，還有就是，從電源到電感再到二極管然后是開關管和輸出端，帶上負載后負載電流要滿足兩A，這樣來看之前的元件上的電流大小又能理解。所以還是不明白為什么？
