開關電源不能帶負載

[1K]_@NRCMR@T$G}SXG62PP

0CWL0JWO63S_XVIMM}NDQTP

CPAXHP36O1[UG6C`JL0L$[Q

I3RR4FWA}S$FWYW7TU86BP9

P@MQ_V$B4OL`8UA%$2}G9[8

U4~DSQHE@JN5BKO8O2Y)}BA

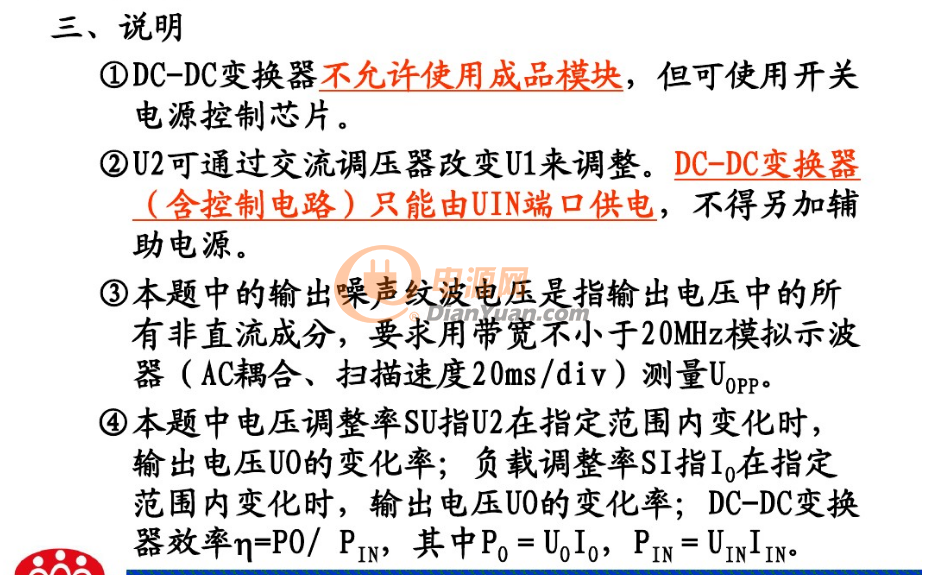

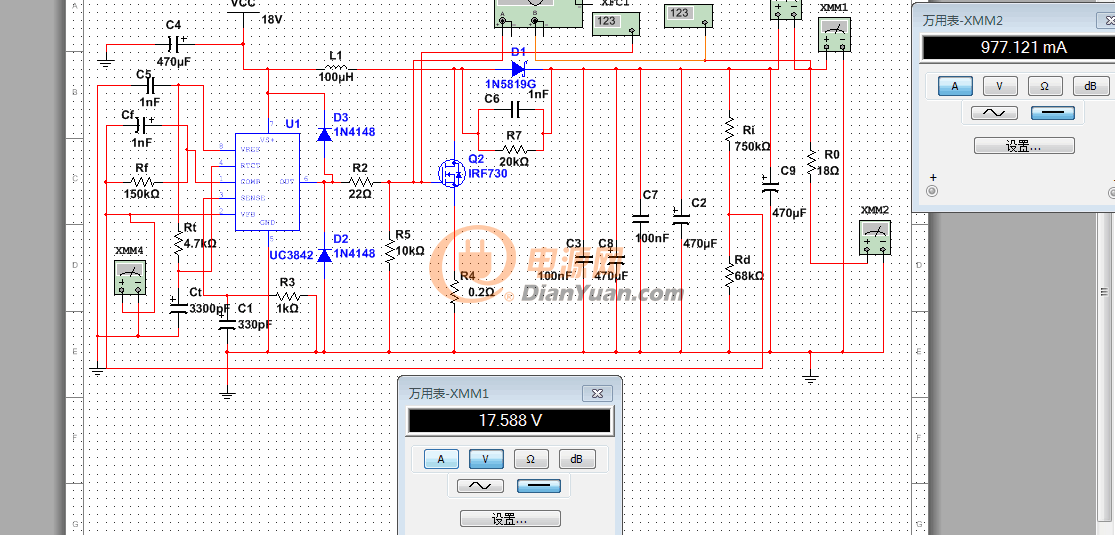

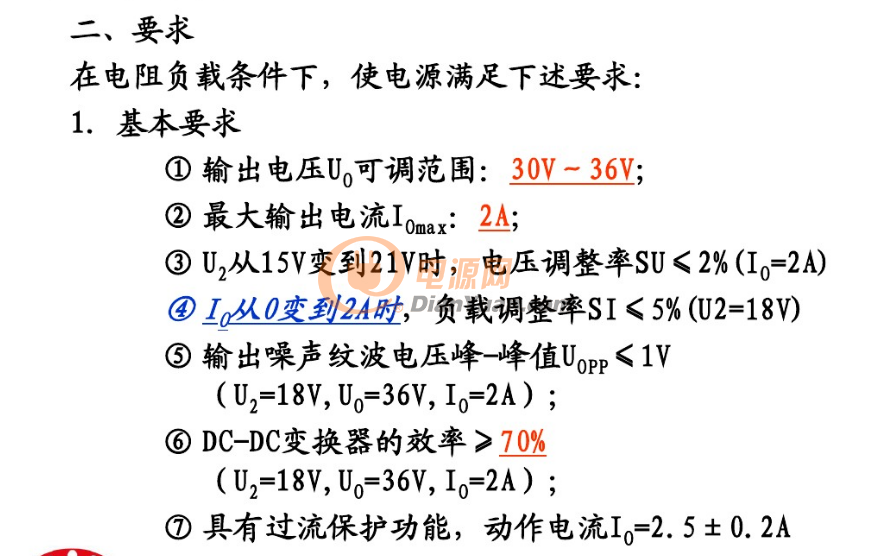

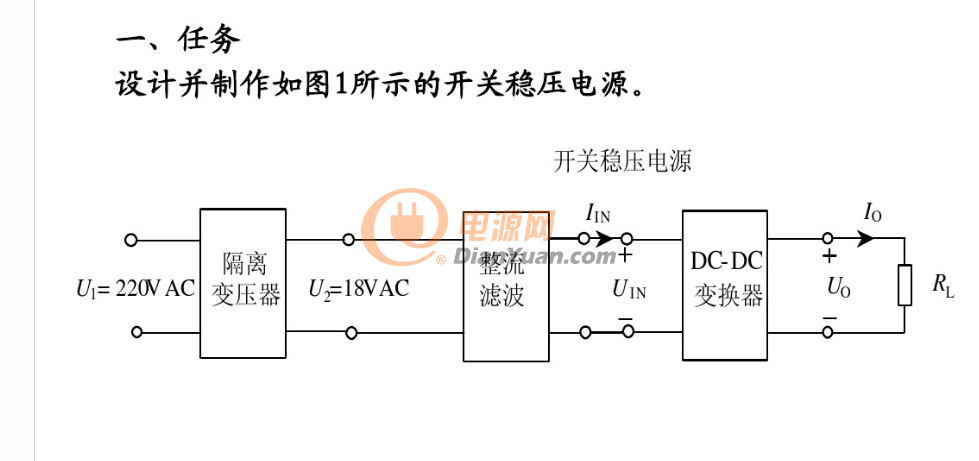

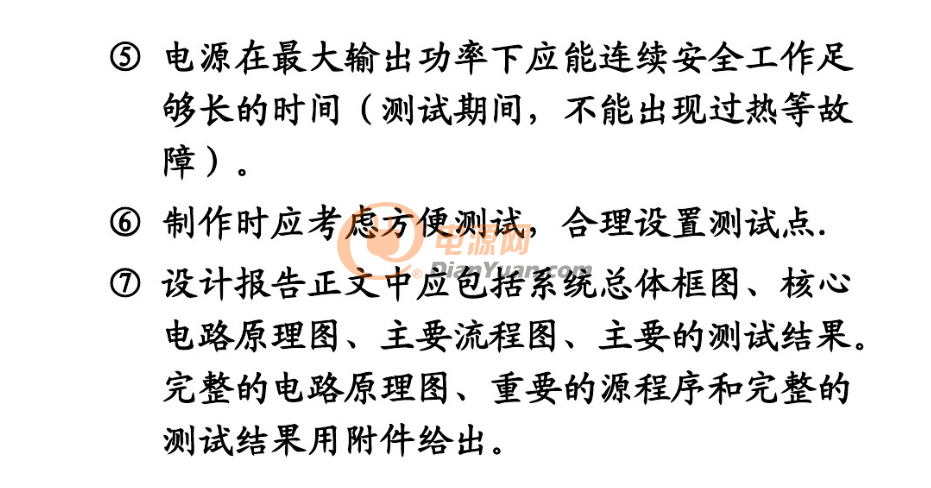

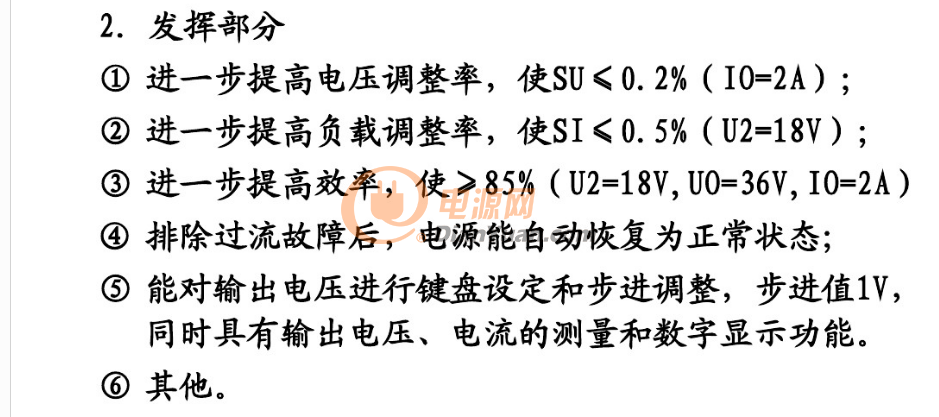

這是題目要求和我設計的電路，我的理解是空載輸出36v，帶載輸出也要36V，并且輸出電流要2A，那么負載就應該是18歐，這樣的理解有錯嗎？現在還沒有解決的問題就是空載的時候電路輸出正常，但是帶上負載之后輸出電壓就會被拉低，帶的負載越重，拉低的越多，還有就是空載的時候當輸出電壓穩定之后，流過電感，二極管，開關管的電流很小，都是mA級的，帶上負載之后電流就會變大到A級，是不是就是這個的原因，但是負載的電流就是A級的，看上去他們的電流又沒有問題，不知道該怎么辦?，F(xiàn)在的問題就是帶上負載之后電壓就會被拉低。這個問題怎么辦。求指教。



全部回復(10)
正序查看
倒序查看
2017-07-29 23:13
其實我也很想問這個問題，等你找到答案了記得告訴我一下，謝過老鐵
0
回復
2017-07-30 09:49
@陳登亮618
其實我也很想問這個問題，等你找到答案了記得告訴我一下，謝過老鐵
你有沒有什么意見，提一下，我們一起探討
0
回復
2017-07-30 17:00
@靜嘟嘟兒
你有沒有什么意見，提一下，我們一起探討
3腳沒有引入電流反饋
0
回復
2017-07-31 11:59
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
2017-07-31 15:07
@tonghengzhi
3腳沒有引入電流反饋

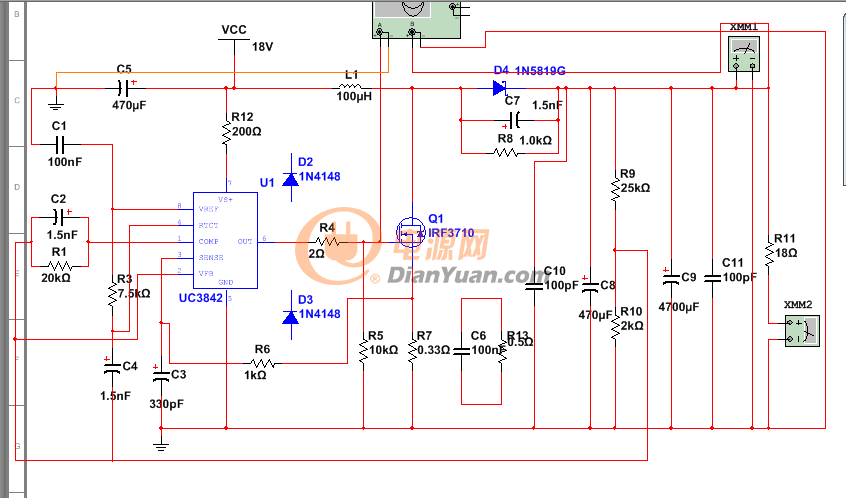

我改了，把三腳接到開關管，但是還是不能帶負載，帶上負載輸出就要被拉低。

0
回復
qiao520
LV.3
7
2017-08-01 16:20
@電源網-fqd
已經被添加到社區經典圖庫嘍http://www.e-ticket.cn/bbs/classic/
應該是變壓器的設計參數有問題！
0
回復
2017-08-01 18:54
@qiao520
應該是變壓器的設計參數有問題！

主要是我的電路里沒有用到變壓器啊，直接拿直流電源供電的



0
回復
2017-08-06 22:03
@靜嘟嘟兒
你有沒有什么意見，提一下，我們一起探討

我已經差不多弄懂了，帶不起負載時因為3腳的電容電阻匹配的問題，先調3腳，要是沒有達到最大就調1腳的補償，直到調出你想要的



0
回復
2017-08-07 10:22
@陳登亮618
我已經差不多弄懂了，帶不起負載時因為3腳的電容電阻匹配的問題，先調3腳，要是沒有達到最大就調1腳的補償，直到調出你想要的

謝謝，我試試，



0
回復
szwsu
LV.3
11
2019-04-21 21:37
@靜嘟嘟兒
主要是我的電路里沒有用到變壓器啊，直接拿直流電源供電的

你這個問題，查出是什么原因沒？
