收到的套件分類很明確，感謝工作人員的辛勤工作。
抽空焊接完成。
焊接好后立馬上電測試?？上Ч茏影l(fā)燙，沒有達到預期效果。
為了進一步分析電路，找到問題所在，用ORCAD搭建仿真電路。
仿真波形如下。
當670us時，驅動低電平，但同時升壓10v輸出。
隨后在送上實物測試波形。
測試情況總結：
1、用可調電源供電，上電瞬間可調電源有短路保護的情況。當輸入電源限制在2A時，啟動后電源進入恒流保護，mos管熱。當輸入電源電流調節3A時，可以正常啟動，功率管發熱正常。
TI員工給出的解釋：a、升壓拓撲在上電瞬間會有一個比較大的瞬間電流給輸出電容充電，所以在限制2A以下時，出現短路保護。來源http://www.deyisupport.com/question_answer/analog/power_management/f/24/t/118226.aspx
b、Cin過大會導致上電瞬間對電容充電電流過大而使前級電源過流保護。收到的電容實際上是220uF,BOM清單顯示22uF。來源 http://www.deyisupport.com/question_answer/analog/power_management/f/24/t/17900.aspx
實測使用兩47uF并聯后并沒有多大改善。
2、輸入Vin≥4.4V，才能正常輸出10V。低于這個電壓會電源也會產生恒流保護，輸出電壓拉低至4V左右。
測試實物圖：
供電電源及示波器、信號發生器。

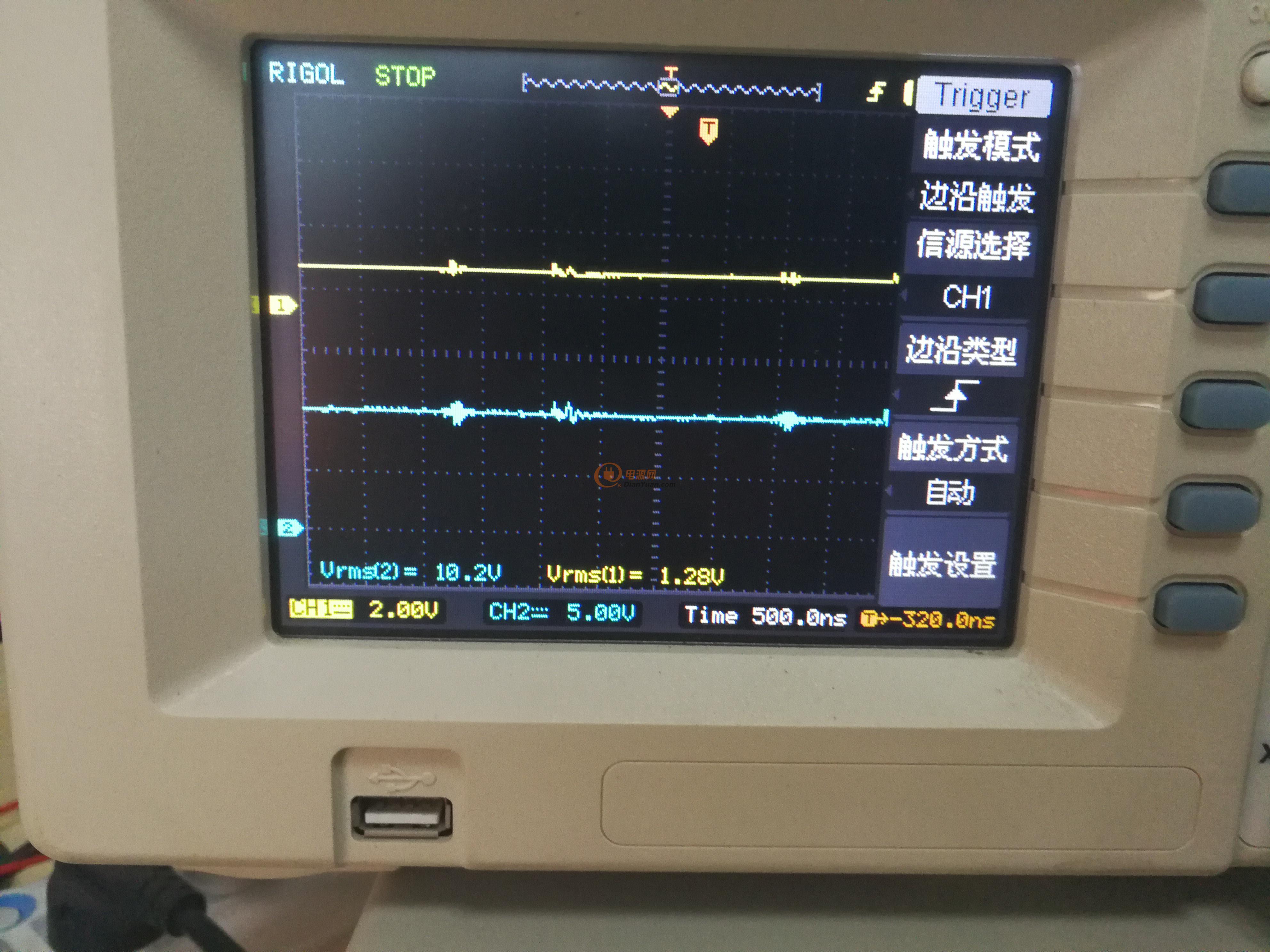

輸入、輸出波形：
驅動波形：
VFB波形：
輸入6.4V時，輸出穩定10.3v
