運放菜鳥問題

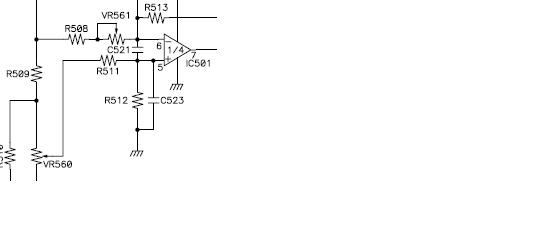

同相端R511, 接地的R512 C523起什么作用
還有同相端和反相端之間的C521是怎么起到濾波作用的?
全部回復(2)
正序查看
倒序查看
hezgs
LV.1
2
2007-04-15 16:12
你的電路圖不夠全.從已提供的部分看R511、R512的作用很可能是分壓、取樣,兩電容應該起濾波作用.
0
回復
2007-04-15 18:35
這是個典型差分放大電路.
差分放大器要求:R512/R511=R513/(R508+VR551),且此比值就是差分放大器的增益.其中VR551就是為滿足此等式而設的.
如果此等式不能成立,共模信號將不能被抑制而被放大輸出.
C521,為高頻差模信號提供了低阻通路,可以消除高頻差模噪聲.
C523則可以抑制高頻共模噪聲.
