TOP223,12V2A,輸出12V正常,帶不了負載,反饋流入控制端有28MA

我用TOP223做12V2A電源,輸出12V正常,但帶不了負載,且反饋流入TOP控制端的電流有28MA,這是怎么回事,

是變壓器的問題還是反饋參數沒選好

全部回復(8)

只看樓主

正序查看

倒序查看

liulinfeng

LV.2

2007-04-17 15:06

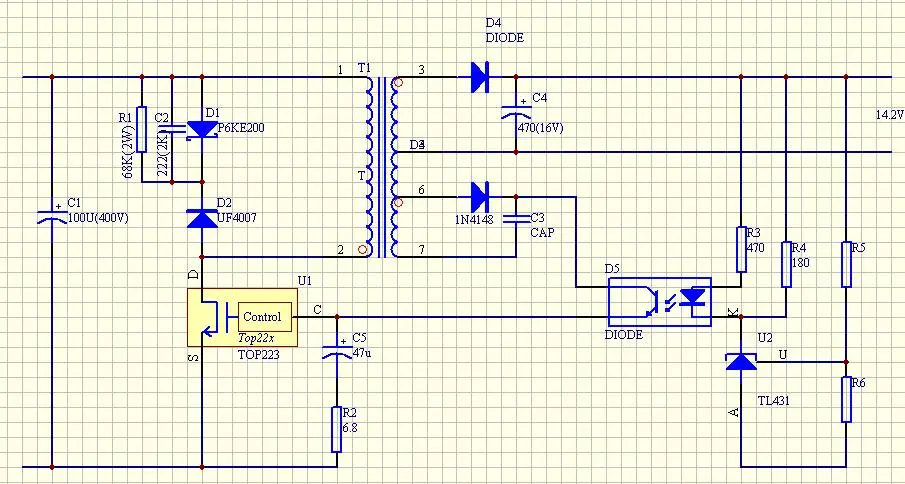

輸出12V,圖上寫錯了,不好意思

回復

liulinfeng

LV.2

2007-04-17 15:39

@liulinfeng

輸出12V,圖上寫錯了,不好意思

學生,幫幫忙

回復

tomdosen

LV.1

2007-04-17 16:07

1.變壓器7腳懸空
2.輸出不隔離
3.關鍵問題可能是變壓器參數問題

回復

liulinfeng

LV.2

2007-04-17 18:00

@tomdosen

1.變壓器7腳懸空2.輸出不隔離3.關鍵問題可能是變壓器參數問題

謝謝回復,輸出是隔離的,那應該是變壓器問題了

回復

liulinfeng

LV.2

2007-04-17 18:10

@liulinfeng

謝謝回復,輸出是隔離的,那應該是變壓器問題了

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1176804207.jpg');}" onmousewheel="return imgzoom(this);">自己繞的變壓器,怎么設計的時侯跟繞出來的差別那么大初級電感3.16mH,漏感460uH(加氣)85匝,次及10匝,反饋10匝,

回復

liulinfeng

LV.2

2007-04-17 18:14

@liulinfeng

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/52/1176804207.jpg');}"onmousewheel="returnimgzoom(this);">自己繞的變壓器,怎么設計的時侯跟繞出來的差別那么大初級電感3.16mH,漏感460uH(加氣)85匝,次及10匝,反饋10匝,

圖又發錯了

回復

chenyong521a

LV.1

2007-04-17 19:16

@liulinfeng

圖又發錯了[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/52/1176804887.jpg');}"onmousewheel="returnimgzoom(this);">

肯定是變壓器參數不對了,我也是用TOP系列的開關電源,變壓器參數不對,導致TOP占空比無法調節
