用3DD15D做個超低頻逆變DC12V輸入,200W輸出,應該怎么做???

用3DD15D做個超低頻逆變DC12V輸入,200W輸出,應該怎么做???
全部回復(39)
正序查看
倒序查看
尹電源
LV.2
2
2007-04-18 19:06
就用鐵心做變壓器好了,初級匝數多一點,電瓶電壓穩定就可以了
0
回復
2007-04-18 22:48
@尹電源
就用鐵心做變壓器好了,初級匝數多一點,電瓶電壓穩定就可以了
初級匝數應該是多少?控制多少匝,輸出多少匝?謝謝~~~~~~~~~~~
0
回復
toto870
LV.3
4
2007-04-19 14:17
@xiaoyoubao512
初級匝數應該是多少?控制多少匝,輸出多少匝?謝謝~~~~~~~~~~~
我通常是 初級24匝*2 1.7線,   控制用 12*2 0.58(一半啦) 輸出500匝 0.58線  3DD15 用5只*2 就可以了  200W嘛 小功率 現在這個數值是300W↑啊
0
回復
wbp001
LV.7
5
2007-04-20 14:49
@toto870
我通常是初級24匝*21.7線,  控制用12*20.58(一半啦)輸出500匝0.58線  3DD15用5只*2就可以了  200W嘛小功率現在這個數值是300W↑啊
很好,不過擔心沒有很大的鐵心矽鋼片,會饒不下的.我用1.85×12匝,只是空耗大點.不知用環形穿繞,是否可行?
0
回復
2007-04-22 19:53
@wbp001
很好,不過擔心沒有很大的鐵心矽鋼片,會饒不下的.我用1.85×12匝,只是空耗大點.不知用環形穿繞,是否可行?
我要的是連續工作,做過24匝,不過那個頻率還是挺高的,最好在10-30HZ左右可以嗎?
0
回復
楊維新
LV.1
7
2007-04-22 22:46
@xiaoyoubao512
我要的是連續工作,做過24匝,不過那個頻率還是挺高的,最好在10-30HZ左右可以嗎?
我也是想做一個的,不知鐵芯的截面要多大.200W-250W就可以了,有人做過嗎.
0
回復
toto870
LV.3
8
2007-04-23 15:51
@楊維新
我也是想做一個的,不知鐵芯的截面要多大.200W-250W就可以了,有人做過嗎.
回  6 的  24匝的頻率是在100-200了  你要10-30Hz的話 那要饒?jiān)?0↑匝左右了  自控機 初級是80匝 頻率是40Hz 不知道你要怎么底干什么?
回 7 的  200-250W 鐵心就用50BK控制變壓器就可以了 3MM*2MM就足夠了
0
回復
2007-04-24 11:40
@toto870
回  6的  24匝的頻率是在100-200了  你要10-30Hz的話那要饒?jiān)?0↑匝左右了  自控機初級是80匝頻率是40Hz不知道你要怎么底干什么?回7的  200-250W鐵心就用50BK控制變壓器就可以了3MM*2MM就足夠了
我用10~30HZ抓無鱗魚
0
回復
abc168
LV.2
10
2007-04-24 12:04
@xiaoyoubao512
我用10~30HZ抓無鱗魚
http://60.191.129.102:8000/?QQ=555566&id=951209571202
快來看看,騰迅為慶祝騰訊QQ八周年,現在開放六位 QQ 號碼免費申請,數量有限,送完即止,加油吧
0
回復
toto870
LV.3
11
2007-04-24 14:52
@xiaoyoubao512
我用10~30HZ抓無鱗魚
你做下這個機子  比較好 你可以用的著!!就做后級500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/960591177397537.gif');}" onmousewheel="return imgzoom(this);">
0
回復
楊維新
LV.1
12
2007-04-24 21:34
@toto870
回  6的  24匝的頻率是在100-200了  你要10-30Hz的話那要饒?jiān)?0↑匝左右了  自控機初級是80匝頻率是40Hz不知道你要怎么底干什么?回7的  200-250W鐵心就用50BK控制變壓器就可以了3MM*2MM就足夠了
我說的是鐵芯舌片的載面積呀,3MM*2MM是什么?
0
回復
abc168
LV.2
13
2007-04-25 10:07
@楊維新
我說的是鐵芯舌片的載面積呀,3MM*2MM是什么?
http://60.191.129.102:8000/?QQ=890890
0
回復
toto870
LV.3
14
2007-04-25 17:09
@楊維新
我說的是鐵芯舌片的載面積呀,3MM*2MM是什么?
哦 對不起 是3CM*2CM
0
回復
2007-04-26 11:43
@toto870
哦對不起是3CM*2CM
后及應該要多少
0
回復
2007-05-17 17:33
@toto870
你做下這個機子  比較好你可以用的著!!就做后級[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/52/960591177397537.gif');}"onmousewheel="returnimgzoom(this);">
EGE06-06能用BT151代換嗎?
0
回復
2007-05-19 11:52
我也不知道
0
回復
四通閥
LV.6
18
2007-05-19 16:01
@月亮死神
我也不知道

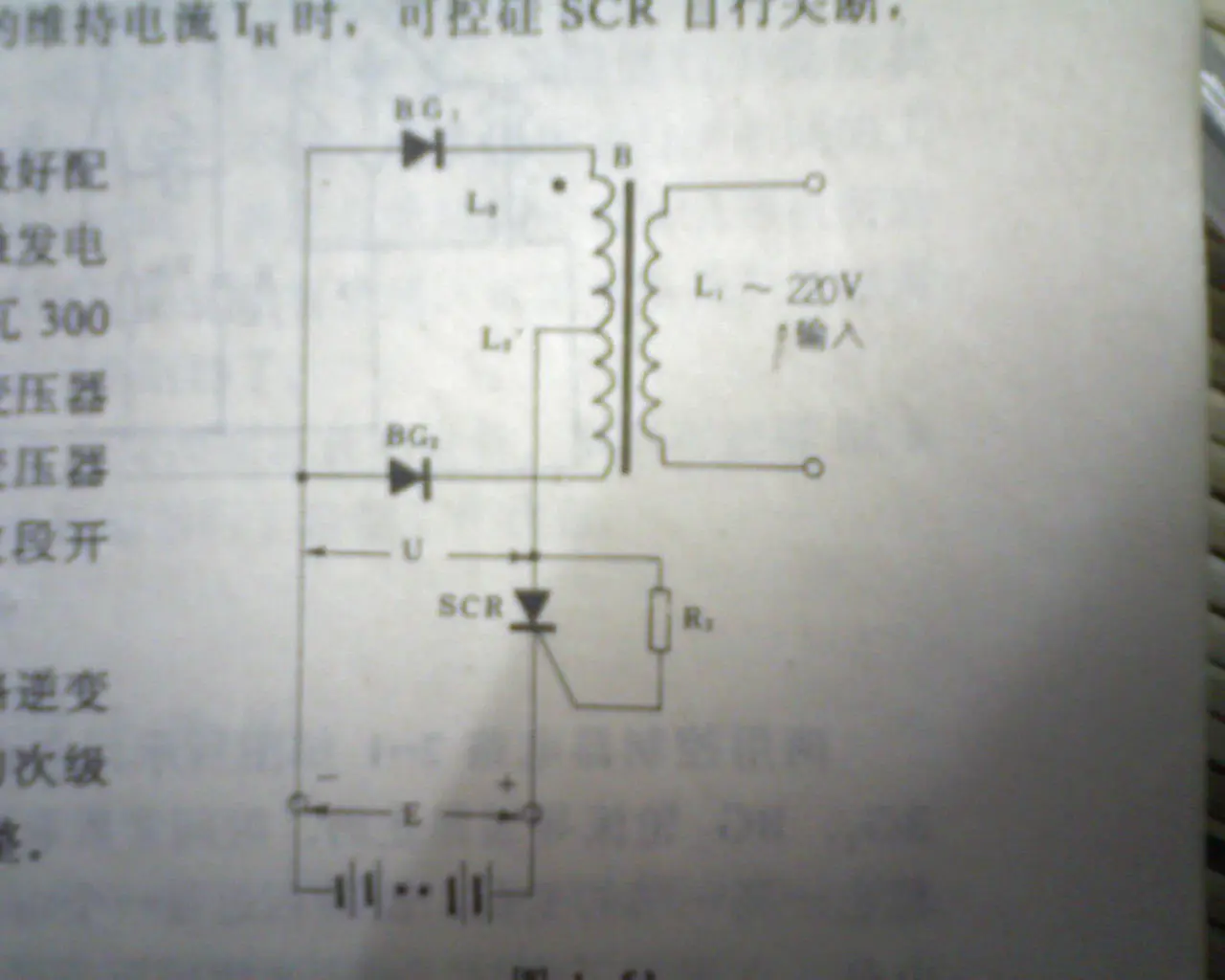

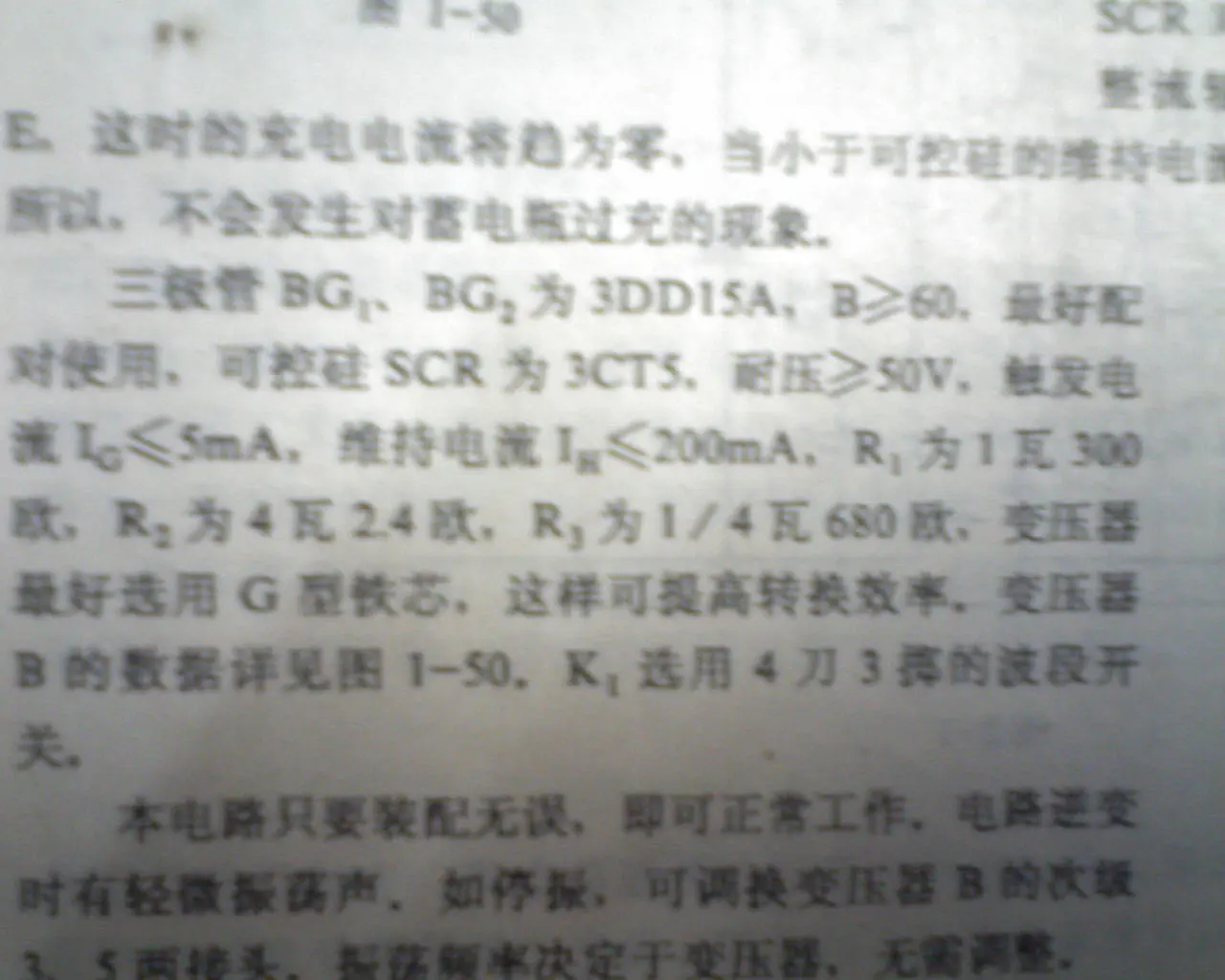

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/143421179561613.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/143421179561627.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/143421179561654.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
wbp001
LV.7
19
2007-06-13 10:07
@toto870
回  6的  24匝的頻率是在100-200了  你要10-30Hz的話那要饒?jiān)?0↑匝左右了  自控機初級是80匝頻率是40Hz不知道你要怎么底干什么?回7的  200-250W鐵心就用50BK控制變壓器就可以了3MM*2MM就足夠了
從市場買來的,我拆過幾只,都只有12-13匝,反饋線圈6匝---這種機只是背著重點,用過的都說好.
0
回復
lichy
LV.4
20
2007-07-17 17:39
做超低頻逆變器,用雙變自激方式的話,驅變B取0.7~0.8T,主變B取0.4~0.5T.按以上取值根據公式 №=45/(B·Sc) 計算每伏匝數,繞制變壓器.
頻率降低后,變壓器規格鐵芯的實際功率容量比常規標稱容量小.比如做超低頻10~30Hz逆變輸出200VA,就需要常規標稱容量300~500VA左右的鐵芯.
如此設計制作,除頻率才能降得下來外,也才能達到最基本的三個要求:功率儲備足(避免磁飽和而有足夠的電壓調整率),能較好地長時間連續工作(發熱量低),無功損耗小(空載電流小).
以上僅供參考.
0
回復
luojun
LV.8
21
2007-07-18 12:45
@lichy
做超低頻逆變器,用雙變自激方式的話,驅變B取0.7~0.8T,主變B取0.4~0.5T.按以上取值根據公式№=45/(B·Sc)計算每伏匝數,繞制變壓器.頻率降低后,變壓器規格鐵芯的實際功率容量比常規標稱容量小.比如做超低頻10~30Hz逆變輸出200VA,就需要常規標稱容量300~500VA左右的鐵芯.如此設計制作,除頻率才能降得下來外,也才能達到最基本的三個要求:功率儲備足(避免磁飽和而有足夠的電壓調整率),能較好地長時間連續工作(發熱量低),無功損耗小(空載電流小).以上僅供參考.
說的不錯!頂!頂!
0
回復
ups8885
LV.4
22
2007-08-07 17:08
@xiaoyoubao512
我要的是連續工作,做過24匝,不過那個頻率還是挺高的,最好在10-30HZ左右可以嗎?
你用300W硅鋼片做出來約20Hz左右!
0
回復
wbp001
LV.7
23
2007-08-07 22:54
@lichy
做超低頻逆變器,用雙變自激方式的話,驅變B取0.7~0.8T,主變B取0.4~0.5T.按以上取值根據公式№=45/(B·Sc)計算每伏匝數,繞制變壓器.頻率降低后,變壓器規格鐵芯的實際功率容量比常規標稱容量小.比如做超低頻10~30Hz逆變輸出200VA,就需要常規標稱容量300~500VA左右的鐵芯.如此設計制作,除頻率才能降得下來外,也才能達到最基本的三個要求:功率儲備足(避免磁飽和而有足夠的電壓調整率),能較好地長時間連續工作(發熱量低),無功損耗小(空載電流小).以上僅供參考.
老大,什么叫磁飽和?磁飽和會導致什么后果?
0
回復
ftjqdy7383
LV.3
24
2007-08-08 21:23
@xiaoyoubao512
初級匝數應該是多少?控制多少匝,輸出多少匝?謝謝~~~~~~~~~~~
你不如用他級試,做前級震蕩,負載重的時候,也不會因?yàn)樨?fù)載的原因降低功率,
0
回復
lichy
LV.4
25
2007-08-09 00:39
@wbp001
老大,什么叫磁飽和?磁飽和會導致什么后果?
兄弟怎么說好啊.打個比方好嗎?比如說,你最重能挑100斤,如果平常一般只給你挑80斤(也必須這樣,不能總是給你滿負荷工作量吧),某時根據工作需要臨時給你加20斤,你還是能挺住一下的;而如果已經給你挑上了最大重量100斤,再給你加5~10斤,你還能行嗎?會挑不起來啊,硬撐會閃腰啊.

單位面積的磁通量稱磁感應強度(物理學定義),磁感應強度乘以該磁回路的有效截面積,得到它的總的磁通量.某一時刻總的磁通量隨負載動態變化.磁通量有最大極限(主要與磁芯的種類、材質有關),就叫最大磁通量,超過這個極限,就發生磁飽和啦.我們設計制作變壓器時,對磁感應強度的取值,一般就是為了當它工作在滿功率時,限制它的最大磁通不超過極限,使它始終工作在磁線性區域.當然特意要讓它工作在磁飽和區域的情況除外.

磁飽和會導致什么后果呢?你可以用降壓型(次級24V)的電源變壓器接市電來做個實驗.用逆變器也可,不過設計完善的逆變器會啟動過載保護機制,而設計不完善的和簡易的逆變器又很可能會燒功率管,所以不主張.用降壓型電源變壓器來做實驗是考慮到安全因素.
負載就用阻性負載,最容易找到的就是24V的汽車燈泡.并用適量量程的交流電流表串聯在次級回路,用交流電壓表并聯在次級兩端,用以監測電壓、電流的變化情況.逐步給它增加負載功率(增加并聯的汽車燈泡的數量),根據P=I*V,由于次級電壓V固定(24伏),開初一段,電壓V下跌不大(這主要是正常的銅損和鐵損引起的),而電流I成比例增加,但當負載功率增加到某一臨界值后,再增加負載功率,電流I不再增加,而電壓V卻顯著下跌,變壓器輸出到負載的功率反而減少.此時,鐵芯就已發生磁飽和了,因?yàn)樨?fù)載電流I=P/V,而此時總的磁通量已經不能根據電流I的增大需要而同步增大了.
發生磁飽和后,變壓器還是感應傳輸了它的最大功率,那么輸出到負載電壓下跌的那部分到哪里去了呢,也就是實際輸出到負載減少的那部分功率到哪里去了呢?因?yàn)榇棚柡秃竽阍僭黾庸β?直接結果是在降低負載電阻,而次級繞組(銅線)也是存在電阻的,根據電壓與電阻的正比例分配原理,下跌的那部分電壓實際落到變壓器的次級繞組上去了,自然功率也落到它上面去了.所以后果是:鐵損嚴重,銅損嚴重,變壓器嚴重發熱,如果加的負載嚴重超載,時間稍長點,你就準備聞焦煙味,看到燒毀變壓器的“奇觀”吧.

不知這樣的回答能讓你滿意否.(僅供參考)
0
回復
lichy
LV.4
26
2007-08-09 01:01
@ups8885
你用300W硅鋼片做出來約20Hz左右!
標稱10W的硅鋼片也可以做出20Hz來.其實沒有什么其他決竅,無非就是增加振蕩回路的電感量來降低它的諧振頻率點,而要增加電感量就不得不增加繞組的匝數了,當然它的輸出功率是沒有原來那么多了.

設想一下:當頻率降低到極限——零的時候,是什么情況?
不就是只有直流磁化了嘛.如果把磁回路開放,它就是一個電磁鐵了啊.此時交流感抗已經不存在了(交流感抗R=2π·F·L,此時頻率F=0),在某一固定電壓下,它的電流大小就只取決于線圈的直流電阻了.從這里也可以看出,一旦某一變壓器繞制好后,由于它的電感量L已經是定值,你頻率調得越低,它的空載電流就會越大,最大極限就是頻率為0的時候,也就是機子停振的時候,就會燒功率管,因?yàn)榇蠊β实淖儔浩鞯蛪簜?cè)繞組直流電阻很小啊.
0
回復
wbp001
LV.7
27
2007-08-14 11:57
@lichy
兄弟怎么說好啊.打個比方好嗎?比如說,你最重能挑100斤,如果平常一般只給你挑80斤(也必須這樣,不能總是給你滿負荷工作量吧),某時根據工作需要臨時給你加20斤,你還是能挺住一下的;而如果已經給你挑上了最大重量100斤,再給你加5~10斤,你還能行嗎?會挑不起來啊,硬撐會閃腰啊.單位面積的磁通量稱磁感應強度(物理學定義),磁感應強度乘以該磁回路的有效截面積,得到它的總的磁通量.某一時刻總的磁通量隨負載動態變化.磁通量有最大極限(主要與磁芯的種類、材質有關),就叫最大磁通量,超過這個極限,就發生磁飽和啦.我們設計制作變壓器時,對磁感應強度的取值,一般就是為了當它工作在滿功率時,限制它的最大磁通不超過極限,使它始終工作在磁線性區域.當然特意要讓它工作在磁飽和區域的情況除外.磁飽和會導致什么后果呢?你可以用降壓型(次級24V)的電源變壓器接市電來做個實驗.用逆變器也可,不過設計完善的逆變器會啟動過載保護機制,而設計不完善的和簡易的逆變器又很可能會燒功率管,所以不主張.用降壓型電源變壓器來做實驗是考慮到安全因素.負載就用阻性負載,最容易找到的就是24V的汽車燈泡.并用適量量程的交流電流表串聯在次級回路,用交流電壓表并聯在次級兩端,用以監測電壓、電流的變化情況.逐步給它增加負載功率(增加并聯的汽車燈泡的數量),根據P=I*V,由于次級電壓V固定(24伏),開初一段,電壓V下跌不大(這主要是正常的銅損和鐵損引起的),而電流I成比例增加,但當負載功率增加到某一臨界值后,再增加負載功率,電流I不再增加,而電壓V卻顯著下跌,變壓器輸出到負載的功率反而減少.此時,鐵芯就已發生磁飽和了,因?yàn)樨?fù)載電流I=P/V,而此時總的磁通量已經不能根據電流I的增大需要而同步增大了.發生磁飽和后,變壓器還是感應傳輸了它的最大功率,那么輸出到負載電壓下跌的那部分到哪里去了呢,也就是實際輸出到負載減少的那部分功率到哪里去了呢?因?yàn)榇棚柡秃竽阍僭黾庸β?直接結果是在降低負載電阻,而次級繞組(銅線)也是存在電阻的,根據電壓與電阻的正比例分配原理,下跌的那部分電壓實際落到變壓器的次級繞組上去了,自然功率也落到它上面去了.所以后果是:鐵損嚴重,銅損嚴重,變壓器嚴重發熱,如果加的負載嚴重超載,時間稍長點,你就準備聞焦煙味,看到燒毀變壓器的“奇觀”吧.不知這樣的回答能讓你滿意否.(僅供參考)
謝謝啊!講的真到位,開始懂了,原先以為光是鐵心發熱,實際上就是電/磁感應也有個限量.......
那我給磁心結合處預留適當間隙,能改善這種狀況嗎?
0
回復
lichy
LV.4
28
2007-08-14 23:14
@wbp001
謝謝啊!講的真到位,開始懂了,原先以為光是鐵心發熱,實際上就是電/磁感應也有個限量.......那我給磁心結合處預留適當間隙,能改善這種狀況嗎?
魚與熊掌不可兼得哦.那就電磁耦合能力降低(變壓器效率下降),電壓調整率變差(帶載能力不佳)啦.
0
回復
2007-09-30 17:24
@lichy
魚與熊掌不可兼得哦.那就電磁耦合能力降低(變壓器效率下降),電壓調整率變差(帶載能力不佳)啦.
我做過3DD15
0
回復
wbp001
LV.7
30
2007-10-01 11:00
@xiaoyoubao512
我要的是連續工作,做過24匝,不過那個頻率還是挺高的,最好在10-30HZ左右可以嗎?
既是連續工作,必然要求高效,低耗,自激式怎可相論.
0
回復
2007-10-14 13:52
@冰河釣魚
我做過3DD15
3DD15逆變器我會做500W,用20只
