電容器由于電極的材質、介質和構造的不同 有很多的種類,同時由于新材質與介質的出現,市面上也經常會出現一些新式的電容器,所以電容器種類及其特性的辨認,實是一從事電路設計、裝配及維護者所不可缺的知識.
電容器按照結構分三大類:固定電容器、可變電容器和微調電容器.
按電解質分類有:有機介質電容器、無機介質電容器、電解電容器和空氣介質電容器等.
按用途分有:高頻旁路、低頻旁路、濾波、調諧、高頻耦合、低頻耦合、小型電容器.
高頻旁路:陶瓷電容器、云母電容器、玻璃膜電容器、滌綸電容器、玻璃釉電容器.
低頻旁路:紙介電容器、陶瓷電容器、鋁電解電容器、滌綸電容器.
濾 波:鋁電解電容器、紙介電容器、復合紙介電容器、液體鉭電容器.
調 諧:陶瓷電容器、云母電容器、玻璃膜電容器、聚苯乙烯電容器.
高頻耦合:陶瓷電容器、云母電容器、聚苯乙烯電容器.
低頻耦合:紙介電容器、陶瓷電容器、鋁電解電容器、滌綸電容器、固體鉭電容器.
小型電容:金屬化紙介電容器、陶瓷電容器、鋁電解電容器、聚苯乙烯電容器、固體鉭電容器、玻璃釉電容器、金屬化滌綸電容器、聚丙烯電容器、云母電容器.
由外形構造方面來看 電容器有固定容量的有可調容量的 有圓筒型有方塊形 有餅狀的也有燈泡形的 外型的辨認一般較為容易 但有些內部的結構并無從由外觀辨別 除非在封裝體上有文字注記 又者 由于大部份電容器的生產均是供給裝配廠商的生產使用 他們有一些特定的規格是
難以在封體上全部加以注記的 凡此 在業余使用的情形下 唯賴使用者綜合自己對電容器的知識予以分析和選擇.
***談談電容器
全部回復(27)
正序查看
倒序查看
@bobbychang
是的麻煩幫傳一下謝謝!
識別方法:
電容的識別方法與電阻的識別方法基本相同,分直標法、色標法和數標法3種.
電容的基本單位有:(F) (mF)、 (uF)、 (nF)、 (pF).
1F=103mF=106UF=109nF=1012pF
容量大的電容其容量值在電容上直接標明,如10 uF/16V
容量小的電容其容量值在電容上用字母表示或數字表示
字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF
數字表示法:一般用三位數字表示容量大小,前兩位表示有效數字,第三位數字是倍率.
如:102表示1000PF 224表示0.22 Uf
3、電容容量誤差表
符 號 F G J K L M
允許誤差 ±1% ±2% ±5% ±10% ±15% ±20%
如:一瓷片電容為104J表示容量為0. 1 uF、誤差為±5%.
電容的識別方法與電阻的識別方法基本相同,分直標法、色標法和數標法3種.
電容的基本單位有:(F) (mF)、 (uF)、 (nF)、 (pF).
1F=103mF=106UF=109nF=1012pF
容量大的電容其容量值在電容上直接標明,如10 uF/16V
容量小的電容其容量值在電容上用字母表示或數字表示
字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF
數字表示法:一般用三位數字表示容量大小,前兩位表示有效數字,第三位數字是倍率.
如:102表示1000PF 224表示0.22 Uf
3、電容容量誤差表
符 號 F G J K L M
允許誤差 ±1% ±2% ±5% ±10% ±15% ±20%
如:一瓷片電容為104J表示容量為0. 1 uF、誤差為±5%.
0
回復
@青春之歌
識別方法:電容的識別方法與電阻的識別方法基本相同,分直標法、色標法和數標法3種.電容的基本單位有:(F) (mF)、 (uF)、 (nF)、 (pF). 1F=103mF=106UF=109nF=1012pF 容量大的電容其容量值在電容上直接標明,如10uF/16V容量小的電容其容量值在電容上用字母表示或數字表示字母表示法:1m=1000uF 1P2=1.2PF 1n=1000PF 數字表示法:一般用三位數字表示容量大小,前兩位表示有效數字,第三位數字是倍率.如:102表示1000PF 224表示0.22Uf3、電容容量誤差表符 號FGJKLM允許誤差±1%±2%±5%±10%±15%±20%如:一瓷片電容為104J表示容量為0.1uF、誤差為±5%.
0
回復
@青春之歌
識別方法:電容的識別方法與電阻的識別方法基本相同,分直標法、色標法和數標法3種.電容的基本單位有:(F) (mF)、 (uF)、 (nF)、 (pF). 1F=103mF=106UF=109nF=1012pF 容量大的電容其容量值在電容上直接標明,如10uF/16V容量小的電容其容量值在電容上用字母表示或數字表示字母表示法:1m=1000uF 1P2=1.2PF 1n=1000PF 數字表示法:一般用三位數字表示容量大小,前兩位表示有效數字,第三位數字是倍率.如:102表示1000PF 224表示0.22Uf3、電容容量誤差表符 號FGJKLM允許誤差±1%±2%±5%±10%±15%±20%如:一瓷片電容為104J表示容量為0.1uF、誤差為±5%.
那一個電容標著“0.1 J300”電容值是多少?J300是什么意思?
0
回復

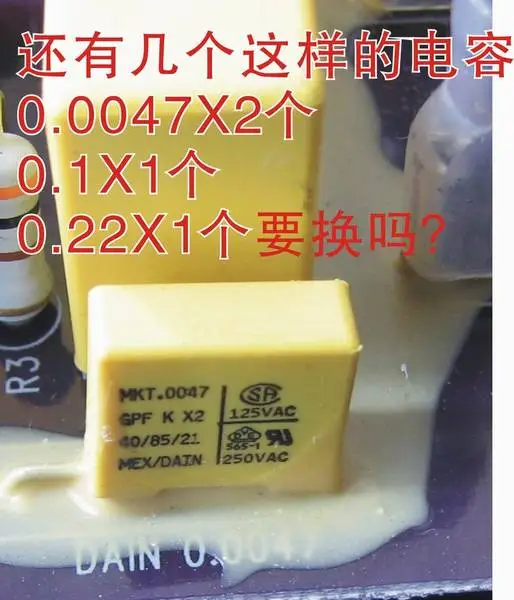

你好 安規電容呢 怎么看耐壓?
比如我這只
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1716561178341152.jpg');}" onmousewheel="return imgzoom(this);">
比如我這只
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1716561178341152.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@viviwz
你好 安規電容呢 怎么看耐壓? 比如我這只[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/1716561178341152.jpg');}"onmousewheel="returnimgzoom(this);">
哈,兄弟,你看電容上不是有250VAC嗎?(UL)
SA(125VAC)
SA(125VAC)
0
回復
你好,我現在需要制作一個有關元器件進料的檢驗規程,遇到了關于電容參數的問題,他們的參數是什么,現將資料傳上去,能幫我解決一下嗎,萬分感謝 2007351188978260.doc
0
回復
@wlhstone
你好,我現在需要制作一個有關元器件進料的檢驗規程,遇到了關于電容參數的問題,他們的參數是什么,現將資料傳上去,能幫我解決一下嗎,萬分感謝2007351188978260.doc
這些參數,如漏電流,損耗角正切,阻抗,不同型號及不同供應商對應的參數都不一致.
在供應商提供的承認書上都有標注.
如漏電流I<0.002CV(or 0.4uA)
DF:0.14max
阻抗,紋波電流等,,,
綜上,檢驗規范中電容參數依電容承認書內的規格為基準制訂.
在供應商提供的承認書上都有標注.
如漏電流I<0.002CV(or 0.4uA)
DF:0.14max
阻抗,紋波電流等,,,
綜上,檢驗規范中電容參數依電容承認書內的規格為基準制訂.
