請正弦芯等高手指導下2000w逆變器逆變波形(附原理圖和波形)
我用的是單片機通過查表法模擬產生兩組spwm來驅動全橋,讓四個管子都工作在高頻,我是用軟件設的死區,只要在半個工頻周期與半個工頻周期之間設個死區不讓直通就能滿足要求了.附原理圖和波形圖 605051178510212.rar
全部回復(7)
正序查看
倒序查看

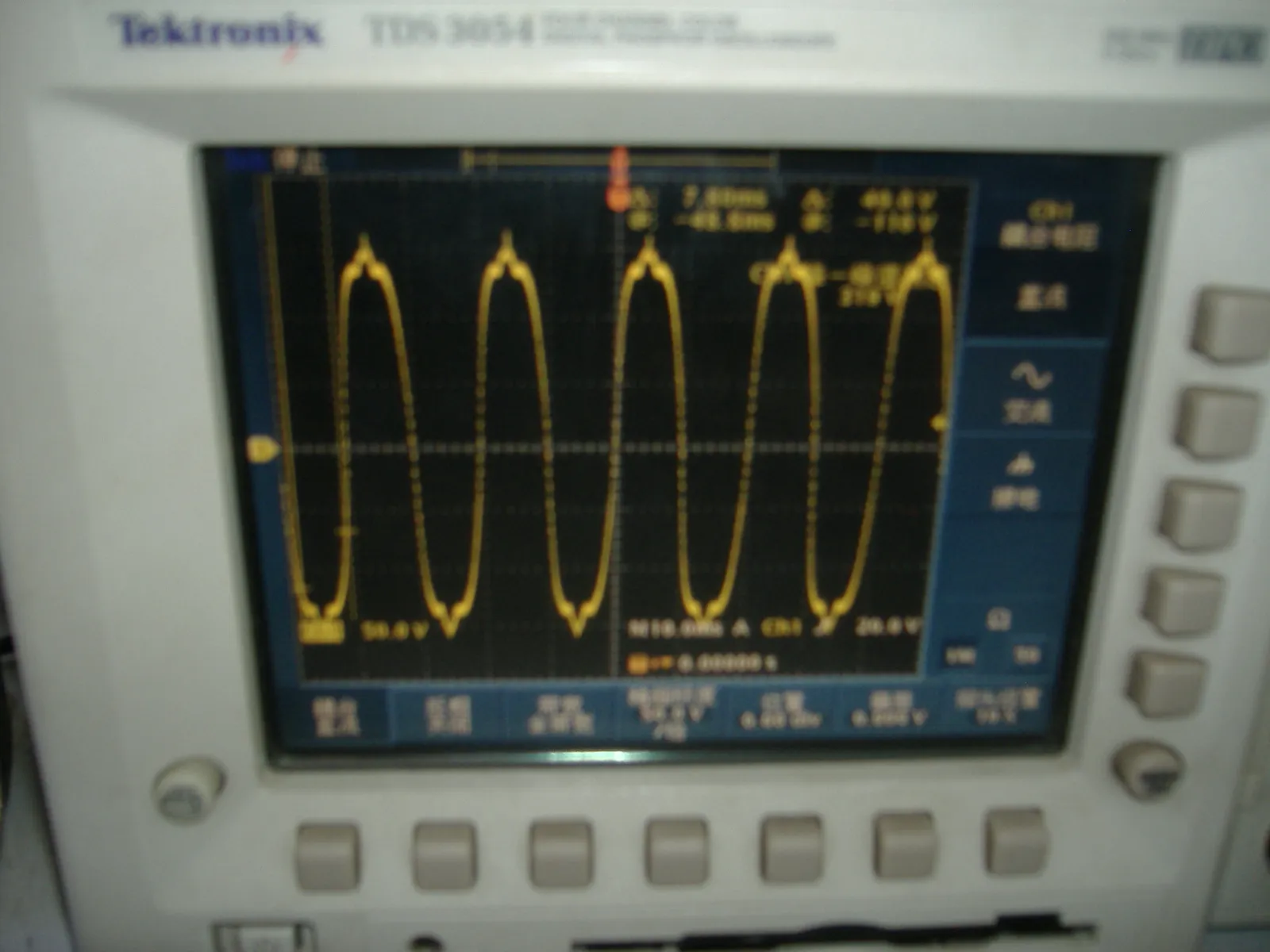

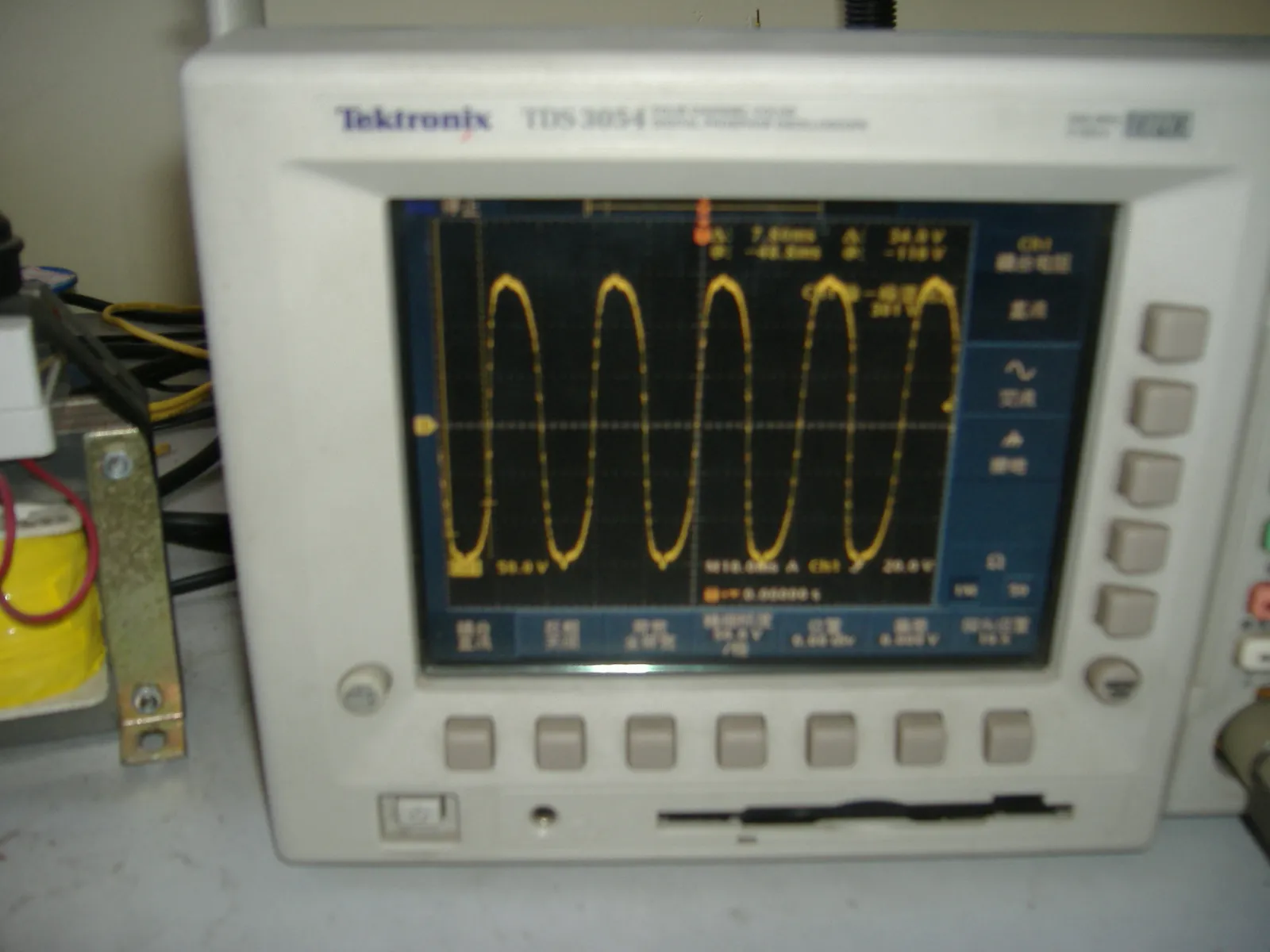

下面的波形依次為:頻率4k時,負載500w. 頻率4k時,負載1100w.
頻率10k時負載200w,頻率10k時,負載500w
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/605051178530186.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/605051178530198.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/605051178530209.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/605051178530219.jpg');}" onmousewheel="return imgzoom(this);">
頻率10k時負載200w,頻率10k時,負載500w
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/605051178530186.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/605051178530198.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/605051178530209.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/605051178530219.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@wxy212000
下面的波形依次為:頻率4k時,負載500w. 頻率4k時,負載1100w.頻率10k時負載200w,頻率10k時,負載500w[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/605051178530186.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/605051178530198.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/605051178530209.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/605051178530219.jpg');}"onmousewheel="returnimgzoom(this);">
還是下載不了,好像是電源網的服務器問題.改版以后沒有以前好用了.
關于死區,不僅僅是在半個工頻周期與半個工頻周期之間設個死區,而是每個載波過零點都要設置死區,這樣才能保證管子不直通.
你在短信中說的電感噪聲問題,就與波形定點的毛刺有關,好像是電感飽和了,最好換電感試試.你現在的波形即使沒有毛刺,也不算很好,所以先換電感試試可以少走彎路.
說得不一定對,僅供參考.
關于死區,不僅僅是在半個工頻周期與半個工頻周期之間設個死區,而是每個載波過零點都要設置死區,這樣才能保證管子不直通.
你在短信中說的電感噪聲問題,就與波形定點的毛刺有關,好像是電感飽和了,最好換電感試試.你現在的波形即使沒有毛刺,也不算很好,所以先換電感試試可以少走彎路.
說得不一定對,僅供參考.
0
回復
@正弦芯
還是下載不了,好像是電源網的服務器問題.改版以后沒有以前好用了. 關于死區,不僅僅是在半個工頻周期與半個工頻周期之間設個死區,而是每個載波過零點都要設置死區,這樣才能保證管子不直通. 你在短信中說的電感噪聲問題,就與波形定點的毛刺有關,好像是電感飽和了,最好換電感試試.你現在的波形即使沒有毛刺,也不算很好,所以先換電感試試可以少走彎路. 說得不一定對,僅供參考.
可以下載啊
