為什么這個電路出來的不是5伏呢？（附電路）
各位，我是剛開始用SABER軟件，做的這個電路為何不對呢？請大家?guī)涂纯矗?/div>
全部回復(5)
正序查看
倒序查看
@大森林
dx!有誰幫忙看看嗎？。。。。。。

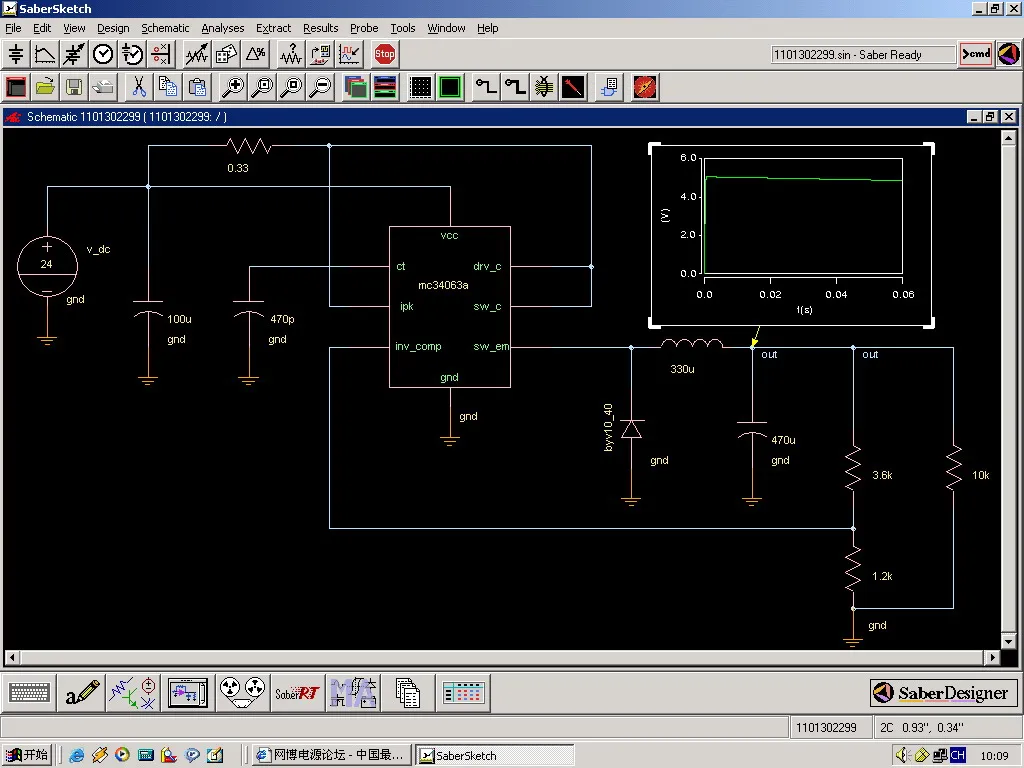

輸出端接的電感不合適吧，看看我仿的結果
仿真到60m,步長0.1u
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/24/1102040062.jpg');}" onmousewheel="return imgzoom(this);">1102040083.ai_sch
仿真到60m,步長0.1u
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/24/1102040062.jpg');}" onmousewheel="return imgzoom(this);">1102040083.ai_sch 0
回復
@ruihomles
輸出端接的電感不合適吧，看看我仿的結果仿真到60m,步長0.1u[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/24/1102040062.jpg');}"onmousewheel="returnimgzoom(this);">1102040083.ai_sch
我重新仿真了下，以你上面的參數，還是不行，能傳你的那個電路上來嗎？我想可能是我哪里還有設置不對的！謝謝！
0
回復
@大森林
我重新仿真了下，以你上面的參數，還是不行，能傳你的那個電路上來嗎？我想可能是我哪里還有設置不對的！謝謝！
ruihomles兄：今天休息嗎？我在我的電腦上仿真你的改后的電路是OK的，但我重做一便，在仿真就是輸出電壓往下掉，在你的電路上逐個刪掉在用我的電腦里的元件替換，也是好的，這讓我很納悶！是我的軟件安裝得不好嗎？不象！我是想通過這一個小電路來驗證SABER的仿真效果怎樣的！結果是這樣！很想弄明白！??！拜托ruihomles兄，看是何原因？等您回信！謝謝?。?/div>
0
回復
