請問3843頻率計算方法

假設我要設定工作頻率為50K,請問IC第8腳和第4腳的定時電阻和定時電容怎樣計算啊,能把化公式寫出來嗎?謝

全部回復(10)

只看樓主

正序查看

倒序查看

dianqi123

LV.5

2007-05-14 15:04

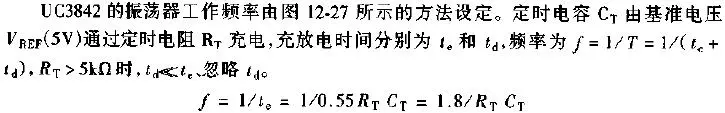

1.7~1.8/RtCt

回復

computerpower

LV.8

2007-05-14 15:46

@dianqi123

1.7~1.8/RtCt

這位大哥我知道這個公式啊,假設我的頻率是50K,我要怎么去算那兩個元件的值,謝謝了.

回復

張克克

LV.6

2007-05-14 21:28

@computerpower

這位大哥我知道這個公式啊,假設我的頻率是50K,我要怎么去算那兩個元件的值,謝謝了.

一般Rt取5K以上,比如你取Rt=7.5K,那么Ct不難算吧?通常由于精密電阻比精密電容常見,所以可以先選定Ct后再精確計算Rt.
這些都是很基本的問題,隨便看看3843的資料就能找到.
勤學好問不是壞事,但一遇到問題不假思索就上來提問不是合適的學習方法.

回復

zzd88

LV.6

2007-05-14 22:17

@張克克

一般Rt取5K以上,比如你取Rt=7.5K,那么Ct不難算吧?通常由于精密電阻比精密電容常見,所以可以先選定Ct后再精確計算Rt.這些都是很基本的問題,隨便看看3843的資料就能找到.勤學好問不是壞事,但一遇到問題不假思索就上來提問不是合適的學習方法.

我想知道確定5K以上的理由啊?我的電路經常用2~3K的樣子不知道有什么影響啊,那位大哥有3843的IC資料?。?/div>

回復

張克克

LV.6

2007-05-14 22:34

@zzd88

我想知道確定5K以上的理由啊?我的電路經常用2~3K的樣子不知道有什么影響啊,那位大哥有3843的IC資料啊．

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/989441179153248.jpg');}" onmousewheel="return imgzoom(this);">
