有用MATLAB做APFC電路仿真的請進
我做的仿真模型,請指教.飽和器的參數不會設置啊,還有鋸齒波的參數也不會設置.
全部回復(13)
正序查看
倒序查看
@math_power
上學的時候用過matlab仿真逆變器,應該沒什么難的,只不過速度很慢,現在基本上用pspice.用小信號平均模型仿真PFC,只需要10秒鐘.
我也發現MATLAB比較慢,用它做了,沒法改了,就是生成PWM波的時候的鋸齒波的幅值和電流誤差放大器后的飽和器的參數不會設置.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1626151179361960.bmp');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1626151179361960.bmp');}" onmousewheel="return imgzoom(this);"> 0
回復
@gaoting2318
我也發現MATLAB比較慢,用它做了,沒法改了,就是生成PWM波的時候的鋸齒波的幅值和電流誤差放大器后的飽和器的參數不會設置.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/1626151179361960.bmp');}"onmousewheel="returnimgzoom(this);">
這是原理圖.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1626151179362032.bmp');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1626151179362032.bmp');}" onmousewheel="return imgzoom(this);"> 0
回復
@math_power
我看了一下你的仿真電路.你的電流采樣有點問題吧?采樣電阻右端接BULK電容的地,左端接整流橋的Return,但整流橋的Return接地就不對了.

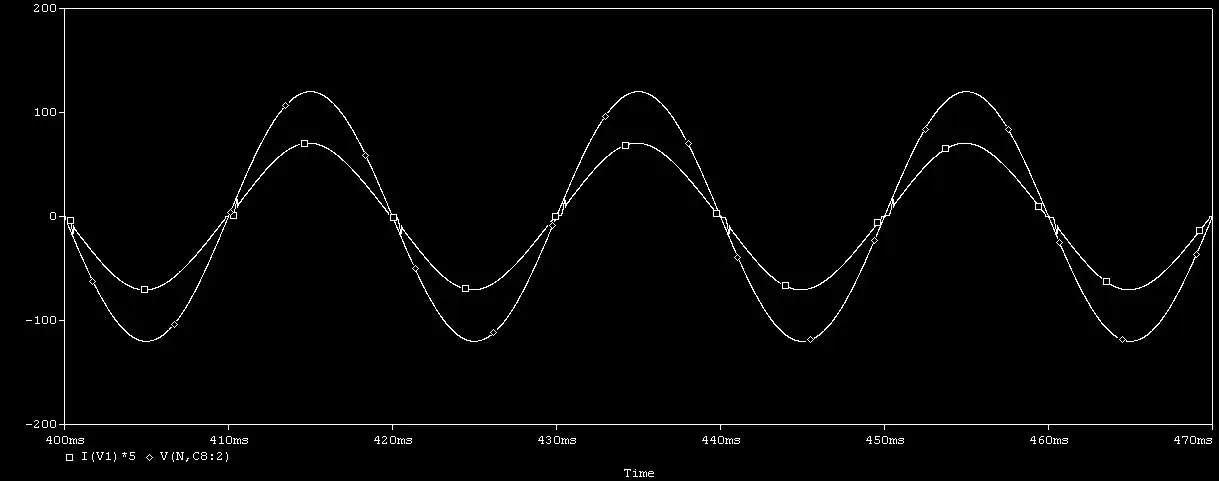

這是用PSPICE仿真的電壓電流波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1728331179366917.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1728331179366917.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@math_power
這是用PSPICE仿真的電壓電流波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/1728331179366917.jpg');}"onmousewheel="returnimgzoom(this);">
仿真的不錯啊,用PSPICE只要把硬件電路原樣畫進去就好嗎?用MATLAB有些還要建模,有點麻煩.
