輸入: 8~9V 3mA
輸出: 3.3V 6mA
紋波這方面的要求不高,能讓單片機工作就行,實在不行我可以再用高效率的調整器.
我現在用環形磁心,源邊2X30匝,可是它效率很低啊!!!副邊用2X15匝,接上一個600歐電阻就馬上拖垮了
各位DX看看我的DCDC能滿足要求么?
需求是這樣的:
輸入: 8~9V 3mA
輸出: 3.3V 6mA
紋波這方面的要求不高,能讓單片機工作就行,實在不行我可以再用高效率的調整器.
我現在用環形磁心,源邊2X30匝,可是它效率很低啊!!!副邊用2X15匝,接上一個600歐電阻就馬上拖垮了
輸入: 8~9V 3mA
輸出: 3.3V 6mA
紋波這方面的要求不高,能讓單片機工作就行,實在不行我可以再用高效率的調整器.
我現在用環形磁心,源邊2X30匝,可是它效率很低啊!!!副邊用2X15匝,接上一個600歐電阻就馬上拖垮了
全部回復(78)
正序查看
倒序查看
@abccba
1、兩個1mH電感右側為什么沒加電容?有什么特殊目的么?2、想問enigmaxj樓主,T1初級電感是多大?或說用多大尺寸的磁環?3、輸入并6.2V穩壓管,那么您的輸入電壓范圍到底是多少呢?
這個是我最初設想的原理圖,目前我在電感右側加了一個104電容.
T1參數:外徑10mm,內徑6mm,厚5mm,我大致測量的結果是這樣.
現在我初級線圈30X2匝,6.2V穩壓管只是能保證在空載時候消耗0.5mA,我對這方面很不熟悉,只好來求助于大家了.
其實輸入電壓可以更高,最大不超過10V就行
T1參數:外徑10mm,內徑6mm,厚5mm,我大致測量的結果是這樣.
現在我初級線圈30X2匝,6.2V穩壓管只是能保證在空載時候消耗0.5mA,我對這方面很不熟悉,只好來求助于大家了.
其實輸入電壓可以更高,最大不超過10V就行
0
回復
@古道中人
現在你目前得情況如何呢?效率做到多少呀?哪方面還沒有滿足呢?
效率只有50%,完全不行啊.

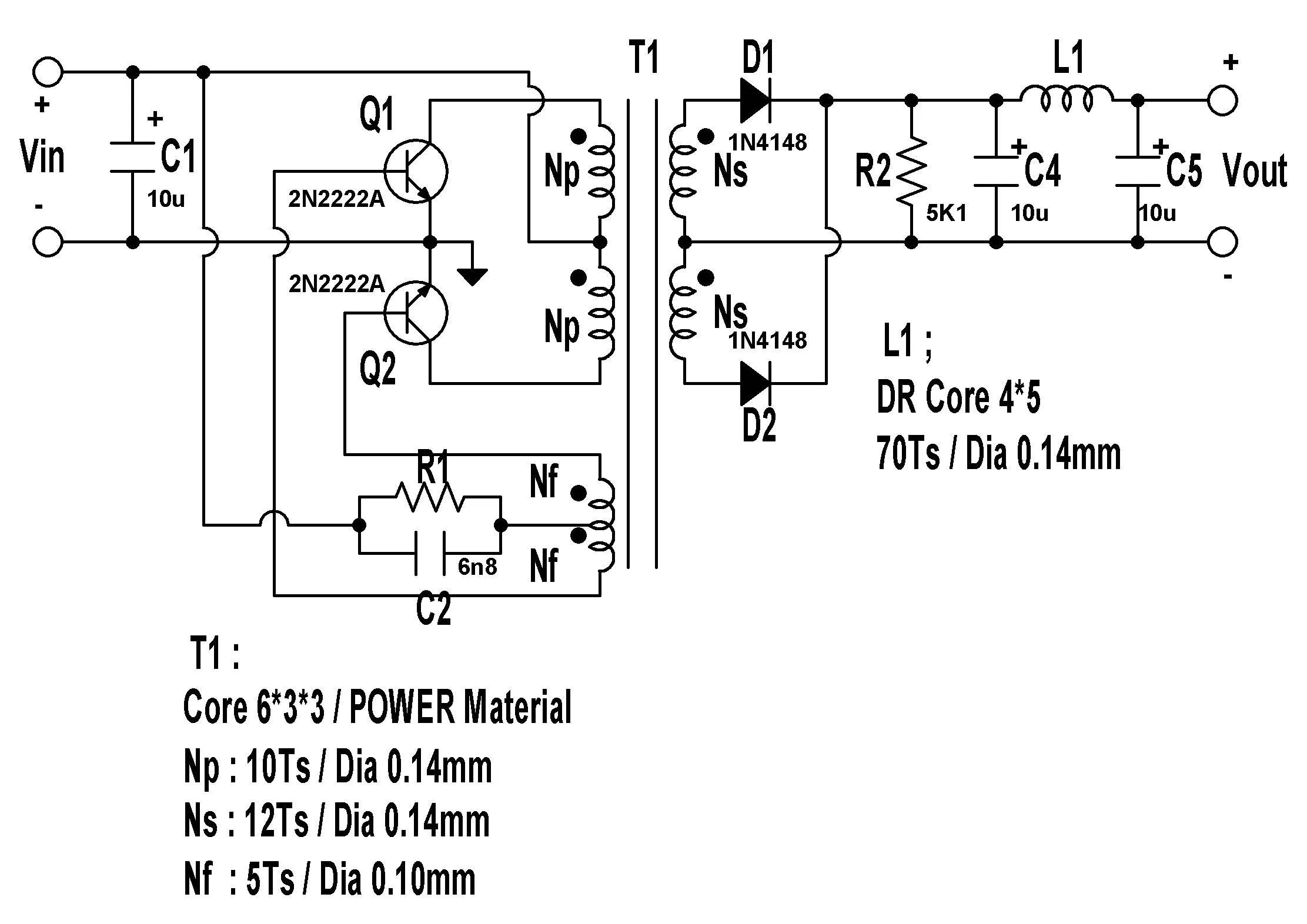

我查找了一夜的資料,發現有一幅圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/24/1102385834.jpg');}" onmousewheel="return imgzoom(this);">
但是原帖怎么都找不到,所以不知道匝數和R1怎么計算的了.記得說的是調整R1可以得到比較高的效率,可是我都不知道R1具體的范圍,怎么去調啊?

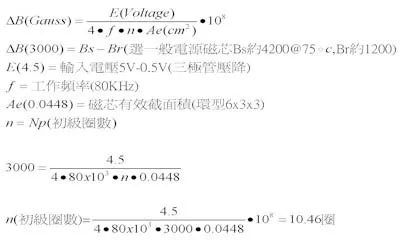

我就記得有個這個:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/24/1102386101.jpg');}" onmousewheel="return imgzoom(this);">
還有原帖主人說的:
振蕩頻率一般設為40-80KHz,太低需較大磁芯,太高雖磁芯可用較小,但鐵損相對提高,也要考慮繞線問題(線徑太細銅損增大).磁芯一般選用POWER材料TC>170度C,振蕩時磁芯溫升約30-50度C.因此線路振蕩完全利用磁芯飽和,線路簡單但學問很多.如對磁芯磁性材料有好的認識,不需另外零件就可作成有輸出短路保護,移除短路故障后又可以正常工作,不會燒壞.作電源需動動手吸取經驗才會進步.沒時間寫了,祝好運及精神愉快.
6x3x3適合2-3Watt,9x5x3適合3-5Watt,另外也要考慮三極管及二極管參數,才會作出好電源需.
Nf(Vbe)一般盡量低,保證能自激振蕩就可以,不用特別計算.調整R1得到教好的效率,此線路一般效率為70%~80%.
我查找了一夜的資料,發現有一幅圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/24/1102385834.jpg');}" onmousewheel="return imgzoom(this);">
但是原帖怎么都找不到,所以不知道匝數和R1怎么計算的了.記得說的是調整R1可以得到比較高的效率,可是我都不知道R1具體的范圍,怎么去調啊?
我就記得有個這個:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/24/1102386101.jpg');}" onmousewheel="return imgzoom(this);">
還有原帖主人說的:
振蕩頻率一般設為40-80KHz,太低需較大磁芯,太高雖磁芯可用較小,但鐵損相對提高,也要考慮繞線問題(線徑太細銅損增大).磁芯一般選用POWER材料TC>170度C,振蕩時磁芯溫升約30-50度C.因此線路振蕩完全利用磁芯飽和,線路簡單但學問很多.如對磁芯磁性材料有好的認識,不需另外零件就可作成有輸出短路保護,移除短路故障后又可以正常工作,不會燒壞.作電源需動動手吸取經驗才會進步.沒時間寫了,祝好運及精神愉快.
6x3x3適合2-3Watt,9x5x3適合3-5Watt,另外也要考慮三極管及二極管參數,才會作出好電源需.
Nf(Vbe)一般盡量低,保證能自激振蕩就可以,不用特別計算.調整R1得到教好的效率,此線路一般效率為70%~80%.
0
回復
@古道中人
現在你目前得情況如何呢?效率做到多少呀?哪方面還沒有滿足呢?
我把222A換成了 2N5551
Vin=9V
C1好像可以不要了,我加的是個105
使用10*5*5的環形磁心
Np=20/0.07mmDia
Ns=15/0.07mmDia
Nf=8/0.07mmDia
但是不能工作,兩個管子都同時導通,調整R1到20k都還不行,而且我發現一個奇怪現象,反饋繞組上面會有一個比Vin(-)還低3V的直流電壓存在,是怎么回事我一點都想不通.
按照我的理解,R1就是用來提供直流靜態工作點,跟反饋繞組的交流波形配合得到合適的占空比.但是Vbe<0的時候怎么會導通了呢?
Vin=9V
C1好像可以不要了,我加的是個105
使用10*5*5的環形磁心
Np=20/0.07mmDia
Ns=15/0.07mmDia
Nf=8/0.07mmDia
但是不能工作,兩個管子都同時導通,調整R1到20k都還不行,而且我發現一個奇怪現象,反饋繞組上面會有一個比Vin(-)還低3V的直流電壓存在,是怎么回事我一點都想不通.
按照我的理解,R1就是用來提供直流靜態工作點,跟反饋繞組的交流波形配合得到合適的占空比.但是Vbe<0的時候怎么會導通了呢?
