請高手指點DC/DC低功率高效率方案

要求隔離的,且體積小

全部回復(20)

只看樓主

正序查看

倒序查看

風中之神

LV.7

2004-12-09 10:57

別光看啊,大家支援一下啊.

回復

啊啊啊啊

LV.4

2004-12-09 11:59

@風中之神

別光看啊,大家支援一下啊.

低功率,低到什么程度呢?

回復

yin

LV.6

2004-12-09 12:18

說出具體要求,我?guī)湍銋⒖家幌?/div>

回復

風中之神

LV.7

2004-12-09 13:04

@yin

說出具體要求,我?guī)湍銋⒖家幌?/span>

3W~12W,DC48V輸入,5V輸出

回復

athenchen

LV.6

2004-12-09 13:15

@風中之神

3W~12W,DC48V輸入,5V輸出

**此帖已被管理員刪除**

回復

風中之神

LV.7

2004-12-09 13:24

@athenchen

**此帖已被管理員刪除**

有LM2576HVT-5.0資料嗎,最好有設計方案
E:zengjh@huntkey.net

回復

啊啊啊啊

LV.4

2004-12-09 13:29

@風中之神

有LM2576HVT-5.0資料嗎,最好有設計方案E:zengjh@huntkey.net

2576體積稍大,建議用MC34063

回復

風中之神

LV.7

2004-12-09 13:35

@啊啊啊啊

2576體積稍大,建議用MC34063

不拒絕任何方案,我會在價格和體積之間求一個平衡,
且這個項目是長期的且更新的.

回復

xzzz3

LV.2

2004-12-09 23:02

@啊啊啊啊

2576體積稍大,建議用MC34063

34063只能到40V,怎么用到48V?

回復

yin

LV.6

2004-12-10 08:50

flyback+PWM,效率可到 80%以上. IC(RMB 2.5)+MOS(RMB 1.0)+TRANS(RMB 2.5)+DIODE (RMB 0.5)+PHOTO(RMB 0.5)+TL431

回復

donny_y

LV.6

2004-12-10 08:58

@yin

flyback+PWM,效率可到80%以上.IC(RMB2.5)+MOS(RMB1.0)+TRANS(RMB2.5)+DIODE(RMB0.5)+PHOTO(RMB0.5)+TL431

我用3843做了一個24vin ,5v3a的效率沒有80%,只有70%,老兄要是能做到80%,能給個方案嗎?

回復

風中之神

LV.7

2004-12-10 10:22

@yin

flyback+PWM,效率可到80%以上.IC(RMB2.5)+MOS(RMB1.0)+TRANS(RMB2.5)+DIODE(RMB0.5)+PHOTO(RMB0.5)+TL431

我的48V TO 3.3V 效率72%,

回復

donny_y

LV.6

2004-12-10 10:34

@風中之神

我的48VTO3.3V效率72%,

是啊,所以80%的效率,我覺得不太可能

回復

athenchen

LV.6

2004-12-10 10:55

@風中之神

有LM2576HVT-5.0資料嗎,最好有設計方案E:zengjh@huntkey.net

**此帖已被管理員刪除**

回復

athenchen

LV.6

2004-12-10 11:36

@athenchen

**此帖已被管理員刪除**

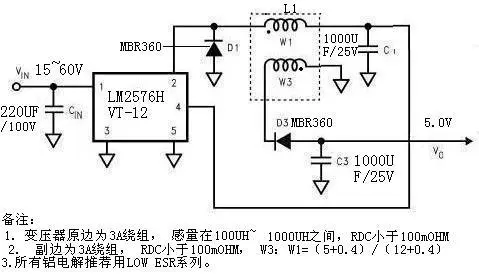

這是用變壓器隔離的方案, LM2576HVT-12的效率是90%, 變壓器設計好一點的話, 系統效率達到85%應該不成問題:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/24/1102649792.jpg');}" onmousewheel="return imgzoom(this);">

回復

athenchen

LV.6

2004-12-10 11:51

@athenchen

這是用變壓器隔離的方案,LM2576HVT-12的效率是90%,變壓器設計好一點的話,系統效率達到85%應該不成問題:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/24/1102649792.jpg');}"onmousewheel="returnimgzoom(this);">

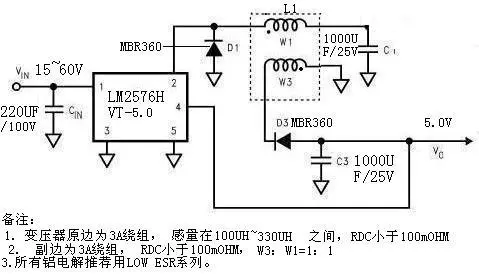

如果您這么玩, 變壓器就很好做了, 因?yàn)槭?:1的, 輸出是精確的5.0V+/-4%, 但效率比前一個方案低.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/24/1102650695.jpg');}" onmousewheel="return imgzoom(this);">

回復

風中之神

LV.7

2004-12-10 12:00

@athenchen

如果您這么玩,變壓器就很好做了,因?yàn)槭?:1的,輸出是精確的5.0V+/-4%,但效率比前一個方案低.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/24/1102650695.jpg');}"onmousewheel="returnimgzoom(this);">

謝謝,你的資料我已收到.
您是這家IC公司的一級代理嗎?
我對它的LM5070也感興越,知這顆IC吧.
