no problem ,it`s main pwm of IC
if has latching or no latching function for IC
  we according to customer`s spce to design ,
  , choice IC  latching or no latching

這個不一定的,要看你用的是什么樣的IC有的可以自
恢復有的不行.

我后面用了LM358,電源是60左右!芯片是最老的IC 3843.加了個過壓的功能!短路功率有28W(這是用僅用TL431時沒有用LM358時情況!用了LM358短路功率為0但是不能自動恢復)

為什么用了358后就不能自動恢復?很奇怪,不知道能不能描述一下電路的原理,或者發(fā)個SCH原理圖,大家一起研究一下.

就是不知所以請教啊

短路功率28W的方案有問題,時間長了,會導致燒機.

如果是瞬間功率的話,問題不大.
用運算放大器以后的效果應該很理想了,你的為什么會不自動恢復呢,是不是在保護部分有電容的儲存電量導致線路被暫時鎖死了.

短路電流和短路功率的限制要根據實際的要求來決定,原則短路電流不要超出額定輸出電流的120%,短路輸出功率為靜態(tài)的2倍以內,這樣的電源比較可靠,至于電路鎖定,主要是看你做電源的VI曲線來決定,如做內吸的(形狀像菜刀),最小電流不能為0,否則重啟較困難,如做外延的,形狀以四邊梯形相似,一幫來說啟動較為容易.如有疑問敬請參考WWW.HNBCC.COM查詢,謝謝1

大蝦,請求指導,我也遇到同樣的問題,不過我的是簡單的RCC電路,真心請教!!!!!!

沒圖怎么分析啊.

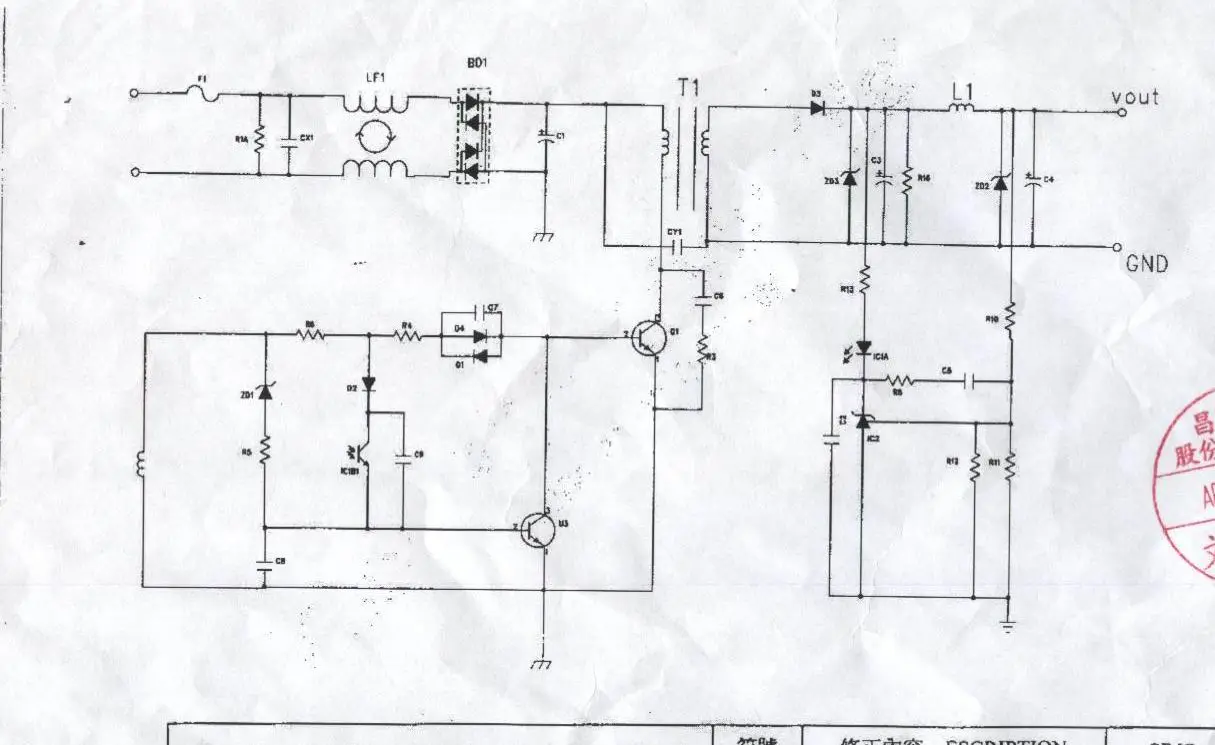

不好意思!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/998621179811854.jpg');}" onmousewheel="return imgzoom(this);">

短路功率28W的方案有問題,時間長了,會導致燒機.哪你認為多少為好呢?

是鎖死了,因為前面加了自鎖工能!所以?所以要重新開機才可以!

這個電路有問題,沒有啟動電阻,應在開關管和高壓整流后接入一個大電阻,電阻的取值由輸出功率和供電電壓寬度決定,如果是寬壓機,要求的電阻就小一些,不然再低壓是啟動較困難,如電阻太小,短路功率就會變大,因此調整時應根據實際情況決定,輸出短路在半小時不炸機,可以認為調整比較合理,具體情況要更具客戶的要求來決定,途中的積分電容(在保護晶體管的基極)上面應并一個電阻較好,此電容選值不能太大,最好小于保護晶體管的節(jié)電容的2-3倍,取值在330-4700之間最好。

謝謝,大蝦.長見識拉~~~
我也覺得是Q2-B極電壓過高導致工作拉掉Q1-b極電壓.并一個電阻是一個好辦法.不過想請教大蝦,這個電阻值可有計算公式?謝謝~~~~~~

還有就是可否直接將R5,就是ZD1下面的那個電阻值增大,這樣是否可行,請指教~謝謝~

60W輸出的我看短路小于5W較好.

18樓說60W輸出的我看短路小于5W較好.你指的是高壓還是低壓呢短路功率呢?

改成打嗝式保護就沒有問題啦.

最大短路功率,也就是在高壓的情況下.
