RCC電路,小弟學習!請求高手指導!

下圖是我公司生產的一種簡單的RCC電源.因小弟初次接觸RCC還請高手指導,我們這個機AC范圍90~132V,DC輸出為5V/4A,在CHROMA6314電子負載上帶全載(4A)不開機,而在博計6310上全載就開機,請高手指導一下,是什么原因!

全部回復(6)

只看樓主

正序查看

倒序查看

xiaody

LV.4

2007-05-21 09:10

電路圖

回復

xiaody

LV.4

2007-05-21 09:12

@xiaody

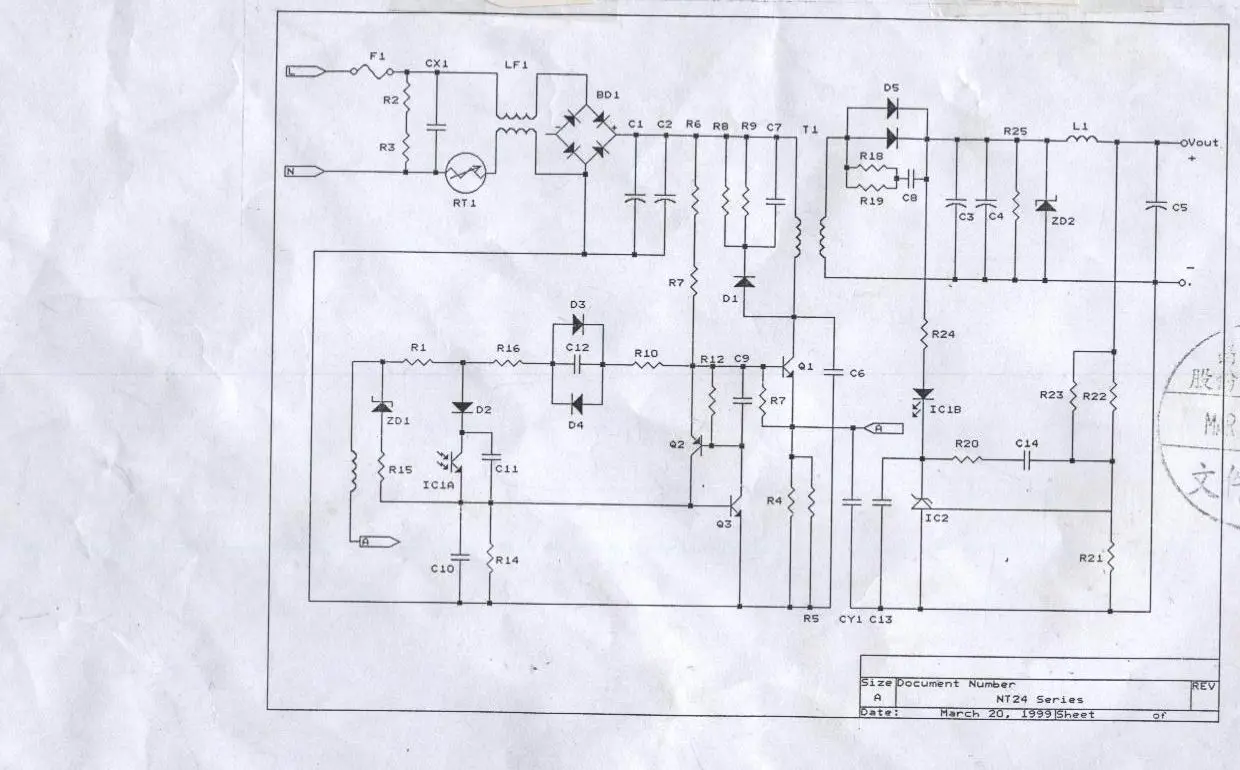

電路圖

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/998621179709936.jpg');}" onmousewheel="return imgzoom(this);">

回復

ansin

LV.1

2007-05-26 17:52

電子負載上有一個VON的設置.可以看看兩個是否一樣.

回復

philips

LV.8

2007-05-26 22:18

@ansin

電子負載上有一個VON的設置.可以看看兩個是否一樣.

RCC電路OCP設計太靈敏.用電子負載測試在CC MODE容易不啟動.有的電子負載反應較快,有些又較慢.所以出現上述情況.

回復

potiancpu

LV.3

2007-05-27 09:13

@philips

RCC電路OCP設計太靈敏.用電子負載測試在CCMODE容易不啟動.有的電子負載反應較快,有些又較慢.所以出現上述情況.

電路有問題,輔助線圈的保護電路處不能是整流二極管,應該是穩壓二極管,穩壓二極管串接電阻后再并一個電阻才行,如果穩壓管在高壓時太小,會出現不能啟機,特別是帶上滿載.當然,有些電子負載的調整管有過流保護功能,如開始注入大電流可能會出現鎖死現象.
