ABC對34063的理解…………………………………………請指正!

  34063工作時Ton和Toff是固定,即固定頻率工作.它們由34063內部恒流源對Ct充放電流決定,由參數表數據可知,OSC充電電流Ichg=31uA(典型);放電電流Idischg=190uA(典型);Ct振蕩幅值Vosc=0.5V,可以估算出Ton=(0.5V/31uA)·Ct=1.61E4·Ct;Toff=(0.5V/190uA)·Ct=2.63E3·Ct;也可以估算出工作占空比Dw=0.86.

  來自輸出電壓反饋的5腳,并不控制直接控制34063工作占空比,而是控制間歇時間來調整電源的傳輸功率和輸出電壓,間歇頻率通常低于電源的開關頻率,并取決于負載大小,滿負荷可能不間歇,空載時1秒內可能只有很短的時間開關電源在工作.但只要34063工作,Ton、Toff、T都是固定不變的,除非出現下面要說的限流情況.

  7腳的電流檢測,是為保護電源開關管(包括外接情況的外接管)和防止電感飽和而設置的,在每個開關周期內檢測瞬時電流.雖然是檢測電流,但需要輸入電壓信號Vsense,典型閾值為0.3V.Rsc阻值和閾值電壓決定最大開關電流.
  7腳所監測的通常是給儲能電感L充電的三角波或梯形波,該電流隨時間而增大.當7腳電壓低于閾值時,完全不影響整個電源的工作;一旦大于0.3V時,34063內部電路立刻加大對Ct充電的電流,使本周期的Ton盡快結束,而進入Toff階段.看上去這一周期的占空比是變化了,但這一變化并不是由輸出反饋電壓控制的,所以不能理解為占空比控制.
  限流是非正常工況,限流可能會使輸出性能變壞,電源設計時應盡量避免.

(個人看法,不對之處,還望各位指正
全部回復(24)
正序查看
倒序查看
jiurl
LV.5
2
2004-12-04 12:58
Abc兄,這里又見!
34063的數據手冊里提到,最大輸出電流1.5A,我不是太清楚這是一個什么概念,是否是一個限制值呢,就是說流經RSC的電流一旦大于這個值,34063工作狀態不穩定呢還是外接電路上的電感會達到飽和呢.
儲能電感在34063導通關斷開關管的過程中的工作狀態又會是什么樣的呢,提供一個穩定的連續的輸出么?
還有電感飽和時的狀態應該是什么樣的,通過觀察那里的波形呢.
0
回復
2004-12-04 13:15
ABC兄,謝謝你的分析,解我心中疑惑,對你的分析表示贊同
0
回復
abccba
LV.9
4
2004-12-04 14:00
@jiurl
Abc兄,這里又見!34063的數據手冊里提到,最大輸出電流1.5A,我不是太清楚這是一個什么概念,是否是一個限制值呢,就是說流經RSC的電流一旦大于這個值,34063工作狀態不穩定呢還是外接電路上的電感會達到飽和呢.儲能電感在34063導通關斷開關管的過程中的工作狀態又會是什么樣的呢,提供一個穩定的連續的輸出么?還有電感飽和時的狀態應該是什么樣的,通過觀察那里的波形呢.
34063的1.5A,是說IC內部開關管能承受的最大電流
而Rsc上反映的電流是設計時的限制電流

如果限制電流大于開關管能承受的最大電流,就有損壞開關管的可能,包括擴流管
如果限制電流小于開關管能承受的最大電流,就是一種資源浪費.(貪污浪費是極大犯罪哦!呵呵,毛主席說
0
回復
jiurl
LV.5
5
2004-12-04 14:09
@abccba
34063的1.5A,是說IC內部開關管能承受的最大電流而Rsc上反映的電流是設計時的限制電流如果限制電流大于開關管能承受的最大電流,就有損壞開關管的可能,包括擴流管如果限制電流小于開關管能承受的最大電流,就是一種資源浪費.(貪污浪費是極大犯罪哦!呵呵,毛主席說
豁然開朗!聽老人家的話不會吃虧的.周末好!還有樓下的啊兄周末愉快.那我給繼續努力,完成我的“永動機”式的設計了.呵呵.我在北京,真心交兩位朋友
0
回復
abccba
LV.9
6
2004-12-04 14:16
@jiurl
豁然開朗!聽老人家的話不會吃虧的.周末好!還有樓下的啊兄周末愉快.那我給繼續努力,完成我的“永動機”式的設計了.呵呵.我在北京,真心交兩位朋友
呵呵!
0
回復
abccba
LV.9
7
2005-02-24 00:36
提一下,供kkndstar朋友參考!
0
回復
manfuture
LV.3
8
2005-03-02 16:19
@abccba
34063的1.5A,是說IC內部開關管能承受的最大電流而Rsc上反映的電流是設計時的限制電流如果限制電流大于開關管能承受的最大電流,就有損壞開關管的可能,包括擴流管如果限制電流小于開關管能承受的最大電流,就是一種資源浪費.(貪污浪費是極大犯罪哦!呵呵,毛主席說
**此帖已被管理員刪除**
0
回復
2006-05-25 14:09
Abc你好,向你求34063做負電路的電路圖,謝過.
0
回復
baizifei
LV.4
10
2006-06-27 23:01
@shui791015
Abc你好,向你求34063做負電路的電路圖,謝過.
查34063PDF檔資料,就OK了500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1151420500.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
2007-04-18 08:53
如此說34063是固定占空比的嗎
0
回復
2007-06-01 16:47
@whereismycat
如此說34063是固定占空比的嗎
請問樓主,如何擴大34063的輸入電壓和電流到60V和5A
0
回復
2007-06-07 16:08
@liangshiqiang
請問樓主,如何擴大34063的輸入電壓和電流到60V和5A
我解決了這個問題啦
0
回復
ybbyniusr
LV.5
14
2007-06-26 20:08
@liangshiqiang
我解決了這個問題啦
各位大俠我想用34063做一恒流電路,應如何做呢,請指教!!
0
回復
sap_david
LV.4
15
2007-11-23 10:46

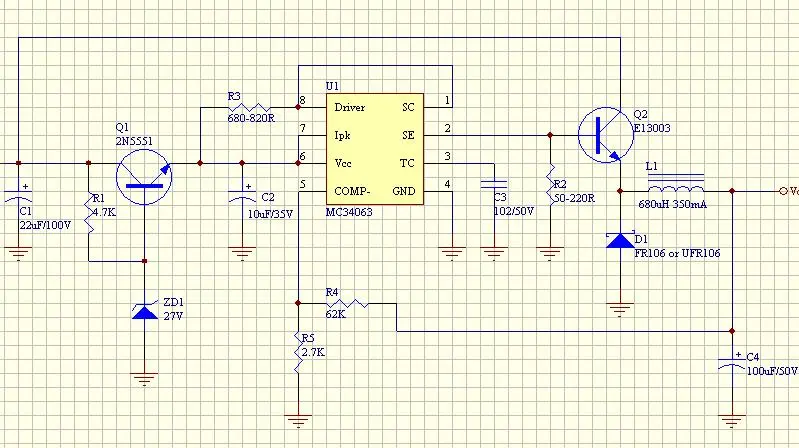

ABC兄您好,我這個電路設計是輸入DC60V,輸出為DC30V 0.15A,可實際測試輸出空載才5.6V,麻煩ABC兄幫我分析看看哪里搞得不對呀!先謝謝啦!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/1557551195785996.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
abccba
LV.9
16
2008-12-26 03:51
@sap_david
ABC兄您好,我這個電路設計是輸入DC60V,輸出為DC30V0.15A,可實際測試輸出空載才5.6V,麻煩ABC兄幫我分析看看哪里搞得不對呀!先謝謝啦![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/1557551195785996.jpg');}"onmousewheel="returnimgzoom(this);">
把C3去掉試一下.
0
回復
panhaojie
LV.1
17
2009-02-18 16:07
@sap_david
ABC兄您好,我這個電路設計是輸入DC60V,輸出為DC30V0.15A,可實際測試輸出空載才5.6V,麻煩ABC兄幫我分析看看哪里搞得不對呀!先謝謝啦![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/1557551195785996.jpg');}"onmousewheel="returnimgzoom(this);">
這里的R2是起什么作用的?
0
回復
wang_yong
LV.3
18
2009-06-24 14:45
@abccba
把C3去掉試一下.
伙計,C3是確定最小工作頻率的,不能去掉的.
0
回復
abccba
LV.9
19
2009-06-25 20:34
@wang_yong
伙計,C3是確定最小工作頻率的,不能去掉的.
我最近一段時間都是去掉的.
0
回復
boolsi
LV.1
20
2009-07-31 09:34
ABC兄:
我想請教一下,我有個34063的電路,輸入12V,輸出5V,300mA,不知為什么那個電感要發出“吱吱”的響聲,請高手指點
0
回復
abccba
LV.9
21
2009-10-20 10:17
@boolsi
ABC兄:我想請教一下,我有個34063的電路,輸入12V,輸出5V,300mA,不知為什么那個電感要發出“吱吱”的響聲,請高手指點
我做過的都響,可以用平膠墊把大電感墊起來,小電感浸漆.
0
回復
abccba
LV.9
22
2009-10-20 10:18
@liangshiqiang
請問樓主,如何擴大34063的輸入電壓和電流到60V和5A
我另外有專貼.擴流擴壓的.
0
回復
abccba
LV.9
23
2009-10-20 10:20
@shui791015
Abc你好,向你求34063做負電路的電路圖,謝過.
負壓的我沒做過.將來做的時候我會發圖.
0
回復
abccba
LV.9
24
2009-10-20 10:21
@manfuture
**此帖已被管理員刪除**
可以的.
0
回復
l2510
LV.1
25
2011-07-30 16:19
@sap_david
ABC兄您好,我這個電路設計是輸入DC60V,輸出為DC30V0.15A,可實際測試輸出空載才5.6V,麻煩ABC兄幫我分析看看哪里搞得不對呀!先謝謝啦![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/59/1557551195785996.jpg');}"onmousewheel="returnimgzoom(this);">

當前電路:Vout < Vzd * R2 / (R2 + R3)

建議Q2換成PNP管,按DATASHEET連接。
