誰有用494推動3DD15D的電路
各位老大有誰用過用494推動3DD15D大功率低頻電魚機電路
全部回復(10)
正序查看
倒序查看
@ccue
這個圖有沒有問題?誰有變壓器數據?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1283721179881990.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@ccue
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/1283721179881990.gif');}"onmousewheel="returnimgzoom(this);">
用場管的好處皆知,就因為推動有嚴要求,高精度.....既然用了集成電路,再用笨拙的鐵疙瘩......如同西裝配布鞋!
0
回復
@ccue
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/1283721179881990.gif');}"onmousewheel="returnimgzoom(this);">
此圖驅動為多諧振蕩電路
頻率由基級電阻及電容決定,F=0.7/R*C
此圖發射極應接電源正級
還有兩個基極電阻要一致
參數參考:鐵心變壓器,基極電阻由1.5K,電容用104或224就可以
磁芯變壓器,基極電阻及電容要適當變化,具體應根據磁芯決定
頻率由基級電阻及電容決定,F=0.7/R*C
此圖發射極應接電源正級
還有兩個基極電阻要一致
參數參考:鐵心變壓器,基極電阻由1.5K,電容用104或224就可以
磁芯變壓器,基極電阻及電容要適當變化,具體應根據磁芯決定
0
回復

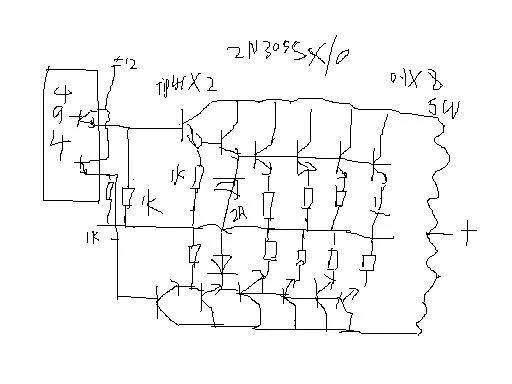

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1976171240302270.png');}" onmousewheel="return imgzoom(this);"> 這個圖是我用畫圖板畫的看行否. 0
回復
@stiff
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/1976171240302270.png');}"onmousewheel="returnimgzoom(this);">這個圖是我用畫圖板畫的看行否.

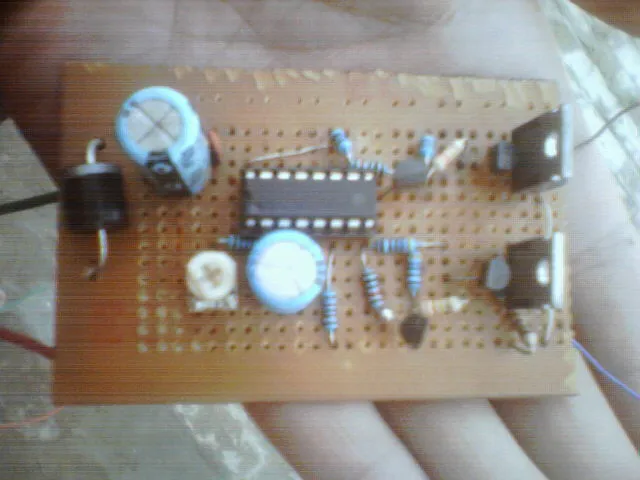

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1380241240317341.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@tby2008
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/1380241240317341.jpg');}"onmousewheel="returnimgzoom(this);">
你的電路圖呢?
0
回復
@tby2008
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/1380241240317341.jpg');}"onmousewheel="returnimgzoom(this);">
你的驅動板買嗎?
