TL431就是NPN管
TL431是目前應用極廣泛的器件.它的各項指標均很出色.
對于高手來說,TL431屬于很簡單的器件.但很多初學者仍一再的表示“不太明白”.
當筆者“終于明白之后”,才發現“TL431其實并不復雜”.
“專家、學者及高手們”對TL431的介紹,幾乎是相同的.也幾乎都是“復雜的”.
其實,TL431就是NPN管.
它的“R、K、A”分別對應NPN管的“b、c、e”.
它的各項參數如下:
β:1000-10000.
Vc:2.5V-36V.放大區工作點范圍,同時也是極限值.
Ic:1mA-100mA.同上.
Pcm:500mW.極限值.
Vbe:2.5V.極其敏感!高則飽合,低則截止.
Ib:<4μA.輸入阻抗極高.
溫度穩定性極好.
可以放大音頻信號.
輸入特性曲線在2.5V處,直角轉彎.轉彎范圍約10mV.
輸出特性曲線極其水平.輸出阻抗極大.
目前僅推薦使用放大區.截止區與飽合區因無人研究,情況不明.
目前僅推薦使用“共射極方式”.“射極跟隨器方式”筆者個人認為可行.“共基極方式”因無人研究,情況亦不明.
因輸入特性幾乎垂直,故進入放大區的唯一方法是采用“電壓負反饋”法.
綜上所述:TL431與NPN管在“共射極電壓負反饋”方式下,是沒有本質區別的.只是TL431的參數指標接近完美而已.
還可以更加通俗的理解TL431,那就是,它相當于4只NPN三極管“基射相聯”組成的復合管.只是沒“溫漂”了.
說到這,就想給各位專家學者們提個建議了:直接以NPN管圖標代替TL431圖標.不僅不矛盾,反而還有助于提高對TL431的理解.如果一定要區分二者,也可以在NPN管的基極“根部”加一個小方塊,來代表TL431.
筆者個人認為TL431目前的圖標,是“難以理解的、缺點明顯的”.
如果對三極管“十分熟悉”,那么現在就應當對TL431也“相當熟悉”了.
所有資料上介紹的TL431應用電路,其實都與NPN管的使用方法是相同的.
所以,不用再懷疑了.
TL431就是NPN管.
148621180027032.doc
TL431就是NPN管
全部回復(48)
正序查看
倒序查看

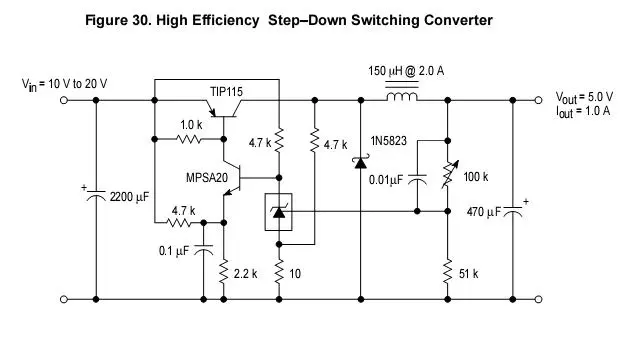

不錯,不過有工作在飽和和截至區的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/190541180053951.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/190541180053951.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@taoli01
不錯,不過有工作在飽和和截至區的[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/190541180053951.jpg');}"onmousewheel="returnimgzoom(this);">
這么理解不錯 但是似乎肯定內部結構不是這樣的 無法解釋一個電壓值的問題
0
回復
@mallow
這么理解不錯但是似乎肯定內部結構不是這樣的無法解釋一個電壓值的問題
431的內部結構也就是NPN管的基極串個復合管,再串穩壓管,再附加上溫度穩定電路.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/148621180230775.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/148621180230775.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@powercheng
言簡意賅.不過,老兄,你有431的小信號模型的分析么?發篇上來讓俺學習學習.
本人對431的理解,僅僅是“初級階段”.
還沒到“小信號模型的分析”的程度.
下面這個圖不知你是否有用.
這同樣是拿431當NPN管使用的一個例子.
只是這是個“甲類音頻功率放大器”.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/148621180337124.jpg');}" onmousewheel="return imgzoom(this);">
還沒到“小信號模型的分析”的程度.
下面這個圖不知你是否有用.
這同樣是拿431當NPN管使用的一個例子.
只是這是個“甲類音頻功率放大器”.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/148621180337124.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@豬老大
本人對431的理解,僅僅是“初級階段”.還沒到“小信號模型的分析”的程度.下面這個圖不知你是否有用.這同樣是拿431當NPN管使用的一個例子.只是這是個“甲類音頻功率放大器”.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/53/148621180337124.jpg');}"onmousewheel="returnimgzoom(this);">
多謝.
最近我也一直在搞這個,苦于找不到資料.
其實,它就是一個error amplifier.在環路中如果清楚它的傳遞函數,那么在進行環路補償?shù)臅r(shí)候計算起來會很簡單.
最近我也一直在搞這個,苦于找不到資料.
其實,它就是一個error amplifier.在環路中如果清楚它的傳遞函數,那么在進行環路補償?shù)臅r(shí)候計算起來會很簡單.
