頂一下

可能是環路或者變壓器設計不合適

變壓器 初級18匝,次級12匝,初級電感77.87u,次級電桿:36.64u.

變壓器設計應該沒什么問題.


老兄說環路出問題了,具體能指出一般都有什么情況嗎?

沒有看到你的圖怎么知道啊,你把圖貼出來

圖在下面:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/749531180610904.png');}" onmousewheel="return imgzoom(this);">

變壓器有問題了

請說說具體問題出在什么地方?


我選擇Vor為25V,最大占空比為0.47,f=68.4K.

波形系數 Krp=0.6.

初級繞了18匝,次級繞了12匝,采用EFD30磁性,中心柱截面積:69平方毫米.

你變壓器沒有氣隙吧?

431的1&3腳之間的10K去掉,看看

有什么理由嗎?

試了沒有?
又沒有效果?

電流檢測電阻為0.25歐.
是不是有點大?

謝謝各位的指點,我已經完成了一個反激變換器的閉環仿真.

輸出完全滿足設計要求.


如果哪位想看其他節點的波形,我可以貼出

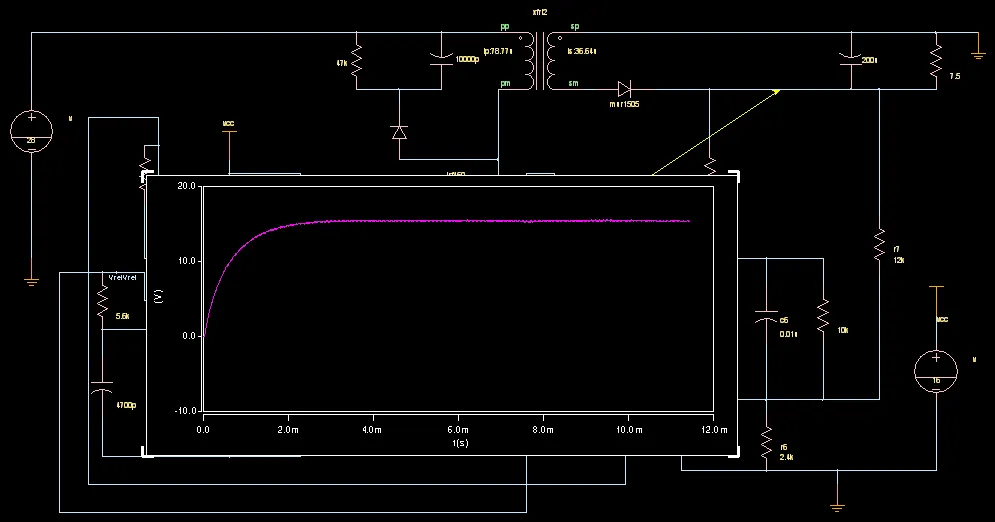

這是輸出波形

沒貼上
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/749531180741752.png');}" onmousewheel="return imgzoom(this);">

電路有問題,變壓器也有的．

老兄別老是仿真
實際做出來效果怎么 樣 ?
說說 看

空載打嗝是不是指的空載振蕩?加個假負載試試.另外,感覺你的檢測電阻太大了,換個0.15的好些
