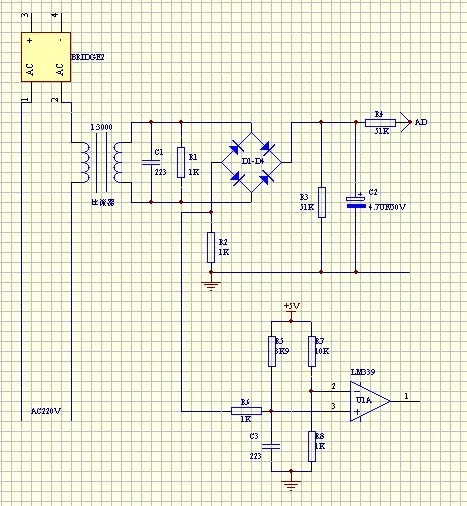

你做電磁爐多久了呢,你可以清楚解釋下面這個電路是如何保護呢?
下面這個電路是單管常見的保護電路,但是你清楚他是如何產生保護的嗎?希望大家提出自己的意見和想法,共同進步!!!
全部回復(6)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/931361180776455.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@liangwenyuan
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/931361180776455.jpg');}"onmousewheel="returnimgzoom(this);">
ding
0
回復
@liangwenyuan
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/931361180776455.jpg');}"onmousewheel="returnimgzoom(this);">
功率電流增加,則R2上電流也增加,引起339的3腳電壓下降,一旦3腳低于2腳電壓則形成保護.這實際上是一個電流浪涌/過流保護電路.
0
回復
@liangwenyuan
amao1975:這個思路我也明白.功率電流增加,則R2上電流也增加,引起339的3腳電壓下降,一旦3腳低于2腳電壓則形成保護.為什么功率電流增加,會引起339的3腳電壓下降呢?電流要增加到多大,3腳的電壓才能低于2腳的電壓呢?如是果把R2加大,是不是保護更加靈敏呢?可否舉例子證明你自己的說法呢?
別琢磨了, 這個電路純粹是脫了褲子放屁,多此一舉, 其目的只是為了把一些單純做軟件的工程師搞得暈頭轉向, 不好抄板.
不過原則上來說,應該利用初中物理課的知識就能分析該電路原理了.
提醒一下,R2 上端腳為負電壓.
不過原則上來說,應該利用初中物理課的知識就能分析該電路原理了.
提醒一下,R2 上端腳為負電壓.
