1.以前批量生產的充電器是5V/1A不帶恒流,將輸出短路功率<0.4W(90-264V).充電器能正常打嗝.
2.現在改成5V/1A帶恒流,將輸出短路功率在3W左右.并且與輸入電壓無關.打嗝波形有振蕩(且有叫聲).
請問如何解決?謝謝.

取樣電阻為0.5歐姆,IC TNY264.

各位知道DX幫個忙好嗎?

問題沒解決,我要堅持頂上去.

R4電阻改為22R,或10R試試看.

老兄:你有沒有想過換IC!

對于你那個電路的問題,我提意你用一些104的電容到一些關鍵的地方并一并,多式幾回,看有沒有可能搞定.

我這里有一個IC,價格挺平的,有興趣可以來電了解一下.02087079295-811徐工

幫個忙,好嗎?

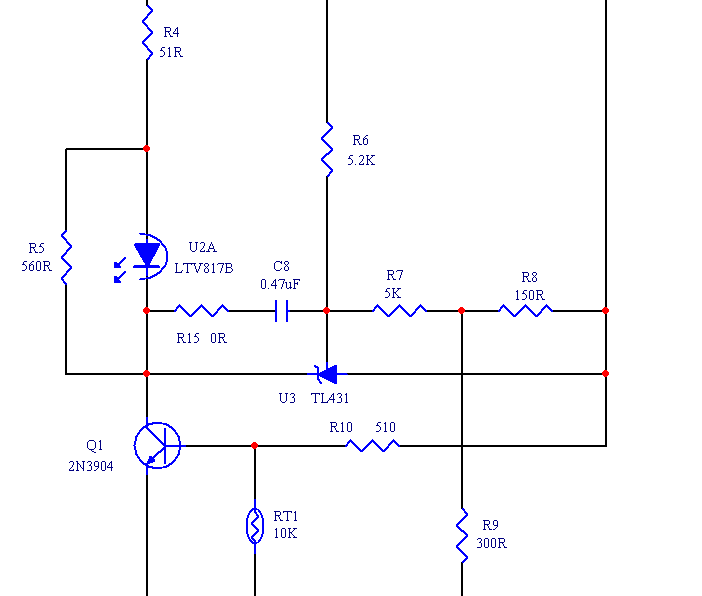

只看到局部圖紙,看不到電流取樣電阻,有多大?
短路時,在限流取樣電阻上的損耗很大.看看有多大?
原因應該因?yàn)橛羞@個取樣電阻,影響了TNY的過載判斷反應時間.
另外想辦法給光藕回路供電,可以解決, 如:去取輸出繞組的正激電壓疊加輸出電壓,然后給光藕供電.

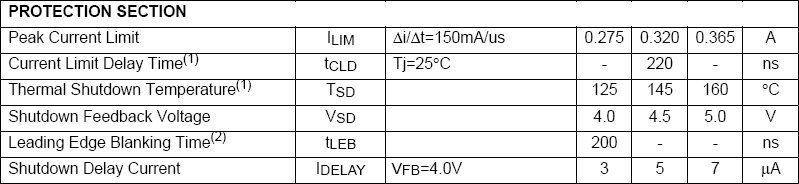

兄弟,取樣電阻為0.5歐姆.下面是IC打嗝條件."取輸出繞組的正激電壓疊加輸出電壓,然后給光藕供電." 怎么理解?原因肯定是由電流取樣電阻引起的,但短路時如何讓IC識別?讓電路正常打嗝.請不啻賜教.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1784251180957895.bmp');}" onmousewheel="return imgzoom(this);">

沒人回貼呀!救人一命可成佛噢!

堅持就是勝利!

不相信眼淚!

up
