單管IGBT制造系列逆變焊機
單管IGBT應用廣泛,用量極大,促使單管IGBT技術快速進步,在工作頻率、低壓降、耐擊穿能量,都優于IGBT模塊.
單管IGBT或模塊IGBT其內部芯片都是硅片,為什么單管IGBT還沒有廣泛應用于焊機呢?!
單管IGBT與模塊IGBT比較;
1. 單管IGBT的說明書多數對應電磁爐.用于焊機,驅動要略加調正.
2. 模塊IGBT經過二次封裝,絕緣、耐壓、傳熱、導電處理良好.
解決辦法:將單管IGBT組裝在一個鋁合金塊上,封成全橋模塊.
單管IGBT與MOS管比較;
1. 單管IGBT是克服MOS管功率小而產生的器件,替代必然合理!
2. MOS管的優點頻率高,但并聯20—30支管子無可靠性而言,不是可持續發展的產品!
解決辦法:采用單管IGBT的焊機總體成本不比MOS機貴 .單管IGBT應用熟悉后也很簡單,也很可靠,不是”特易爆”.
實踐制作報導;
1. TIG-160.用4只25N120單管,瑞凌控制電路,主變、電抗另外設計,
F=45Khz.Io=150A.發熱正常,波形良好,
2. WS-315. 用8只25N120單管,F=27Khz,Io=315A.U2=66V.
3. WSE-200.在WS-315機改制,
只是后級加三個獨立部件,也是單管,超低成本!起弧電流才20A,清掃0.1—0.9,
應用對象:鋁扁線變壓器引出頭與鋁焊片的焊接,解決了鋁線引出頭可靠性!應用市場廣闊.
單管IGBT制造系列逆變焊機
全部回復(41)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/488191181102404.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@lyjy
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/488191181102404.jpg');}"onmousewheel="returnimgzoom(this);">

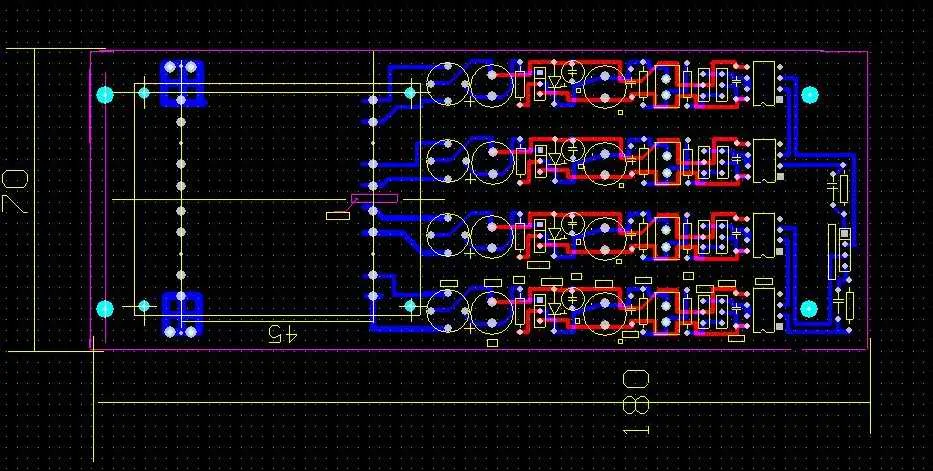

通用驅動板尺寸圖!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/488191181189057.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/488191181189057.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@lyjy
ngss你好!你潛水很久了!1,電子產品的價值在于設計.2,焊機有區域性問題!志同道合,優勢互補,才能占領市場.3,單管IGBT替代MOS管的TIG160及TIG300只是時間問題,4,單管IGBT由于上百萬臺電磁爐帶動下價格太便宜了!性能真好!5,單管IGBT做系列焊機我們已搞了九個多月,WSE都搞定了,應該摸到了巧門.6,不易炸管的逆變焊機并不難做!難的是焊接效果?市場參照機很多,我要搞的特色是什么啊??所以該機擋次定位總搞不定!!只在推力電路、引弧電路做些試驗及準備.
思路正確.方法可行.
0
回復
@lyjy
ngss你好!你潛水很久了!1,電子產品的價值在于設計.2,焊機有區域性問題!志同道合,優勢互補,才能占領市場.3,單管IGBT替代MOS管的TIG160及TIG300只是時間問題,4,單管IGBT由于上百萬臺電磁爐帶動下價格太便宜了!性能真好!5,單管IGBT做系列焊機我們已搞了九個多月,WSE都搞定了,應該摸到了巧門.6,不易炸管的逆變焊機并不難做!難的是焊接效果?市場參照機很多,我要搞的特色是什么啊??所以該機擋次定位總搞不定!!只在推力電路、引弧電路做些試驗及準備.
確實潛水了很久了,是因?yàn)榍岸螘r(shí)間原器件的原因?qū)е聶C(jī)器出現些小故障,弄的精疲力竭,深刻領悟到做好一個產品不容易.上個月也試過用仙童60A的單管做過直流氬弧焊機,感覺還不錯.其實大家思想都差不多,本人就準備用單管做小機了.
0
回復
@ee44
同意你的觀點,但也要慎重,失敗的例子也不少,而MOSFET的成功是有目共睹的.小機器,建議不在成本,而在性能上下工夫.
向EE44探討問題!
小機的脈沖EI28--7/15.計算:24V*7/15-5.1=6.2V驅MOS有些不足!
后來改EI28--8/15.計算:24*8/15-5.1=7.8V驅MOS好多了.
嚴格講,繞制工藝應換漆包線徑?結果現在的驅動四組波形一組必差!各廠普遍性存在!
若推單管IGBT,驅動7.8V仍然不夠,一種辦法是加2.5V,另一辦法是繞制成9/16,即EI28-9/16.有沒有更多辦法?
小機的脈沖EI28--7/15.計算:24V*7/15-5.1=6.2V驅MOS有些不足!
后來改EI28--8/15.計算:24*8/15-5.1=7.8V驅MOS好多了.
嚴格講,繞制工藝應換漆包線徑?結果現在的驅動四組波形一組必差!各廠普遍性存在!
若推單管IGBT,驅動7.8V仍然不夠,一種辦法是加2.5V,另一辦法是繞制成9/16,即EI28-9/16.有沒有更多辦法?
0
回復
@lyjy
有銷售朋友問:為什么ZX7-400價格差別大.這和空載電壓有關,由主變繞組比N有關,列表吧:Io= 400 400 400 400 400 400 400aN= 7 7.5 8 8.5 9 10 11空載電壓: 76.5V 71V 69V 63V 59V 53V 48V流過IGBT: 57A 53A 50A 47A 44A 40A 36A焊接效果: 優 優 良 良 較差 差 很差簡單地比較,功率可相差一倍,電源的造價正比于功率,所以價格差別也大.
488191181379888.pdf
仙童60n100說明書.
仙童60n100說明書.
0
回復
@lyjy
通用驅動板尺寸圖![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/488191181189057.jpg');}"onmousewheel="returnimgzoom(this);">
!
0
回復
@董萬華
!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/121181440599.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@lyjy
488191181380298.doc供研究單管IGBT參考.
歡迎朋友進入我的博客;我發現那里人氣很旺,也很安靜!
今天我發了一文,也轉帖在這兒;
題目:用單管IGBT做TIG160小氬弧焊機(1)
對電焊機廠而言,TIG-160單相小氬弧焊機是一塊"雞肋"!?食之無味,棄去可惜.怎么說也真是的!
當前市場上各種各樣160單相小氬弧焊機隨處可見,質量區別很大,價格都很低,從500--1000元.
利潤率實際上只在百分之十左右,加上人工費用,原材料逐年上漲,幾乎無利可圖.
但是市場賣小氬弧焊機卻很旺,鋼管材越來越薄,裝璜越來越多,小氬弧焊機正好相當實用、易銷.
在這種困難的現實狀態下怎么做呀!既要省,質量還要好(返修低)!這是相當矛盾的難題!
今天我發了一文,也轉帖在這兒;
題目:用單管IGBT做TIG160小氬弧焊機(1)
對電焊機廠而言,TIG-160單相小氬弧焊機是一塊"雞肋"!?食之無味,棄去可惜.怎么說也真是的!
當前市場上各種各樣160單相小氬弧焊機隨處可見,質量區別很大,價格都很低,從500--1000元.
利潤率實際上只在百分之十左右,加上人工費用,原材料逐年上漲,幾乎無利可圖.
但是市場賣小氬弧焊機卻很旺,鋼管材越來越薄,裝璜越來越多,小氬弧焊機正好相當實用、易銷.
在這種困難的現實狀態下怎么做呀!既要省,質量還要好(返修低)!這是相當矛盾的難題!
0
回復
@xingfags
我想要份資料研究,啥價給回個信xingfags@sohu.com
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1817861182302663.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@石石
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/1817861182302663.jpg');}"onmousewheel="returnimgzoom(this);">
關注中
0
回復
@lyjy
歡迎朋友進入我的博客;我發現那里人氣很旺,也很安靜!今天我發了一文,也轉帖在這兒;題目:用單管IGBT做TIG160小氬弧焊機(1)對電焊機廠而言,TIG-160單相小氬弧焊機是一塊"雞肋"!?食之無味,棄去可惜.怎么說也真是的!當前市場上各種各樣160單相小氬弧焊機隨處可見,質量區別很大,價格都很低,從500--1000元.利潤率實際上只在百分之十左右,加上人工費用,原材料逐年上漲,幾乎無利可圖.但是市場賣小氬弧焊機卻很旺,鋼管材越來越薄,裝璜越來越多,小氬弧焊機正好相當實用、易銷.在這種困難的現實狀態下怎么做呀!既要省,質量還要好(返修低)!這是相當矛盾的難題!
果不其然,祝賀一下,congratulation!
0
回復
@lyjy
ngss你好!你潛水很久了!1,電子產品的價值在于設計.2,焊機有區域性問題!志同道合,優勢互補,才能占領市場.3,單管IGBT替代MOS管的TIG160及TIG300只是時間問題,4,單管IGBT由于上百萬臺電磁爐帶動下價格太便宜了!性能真好!5,單管IGBT做系列焊機我們已搞了九個多月,WSE都搞定了,應該摸到了巧門.6,不易炸管的逆變焊機并不難做!難的是焊接效果?市場參照機很多,我要搞的特色是什么啊??所以該機擋次定位總搞不定!!只在推力電路、引弧電路做些試驗及準備.
逆變焊機不用加引弧調節了,只加個推力就可以了,
0
回復
@董萬華
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/121181440599.jpg');}"onmousewheel="returnimgzoom(this);">

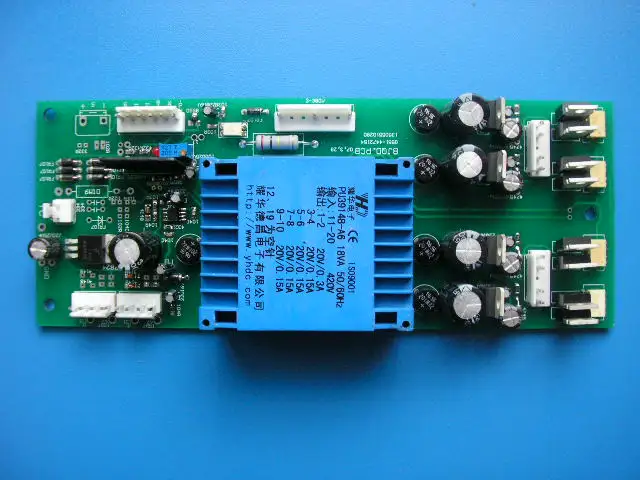

可以告訴我 這塊板多錢 還有相關資料 我很想在這邊搞搞
0
回復
@han9934087
其實為何大功率IGBT在焊機應用的要比MOSFET多,原因是價格同樣功率等級的產品,IGBT價格要好于MOSFET,而且焊接通常頻率沒有通信電源高,用MOSFET目前還不是很理想,市場上焊機是有些用MOSFET,不過那都是小功率的產品,而且MOSFET二手的居多.
焊機的工作頻率只有40K左右,在這個頻率和功率段上,IGBT代替MOSFET是毫無疑問的.只是MOSFET以前占領的市場太多了,惰性讓大家習慣于應用已經成熟的方案而不輕易使用新的元件.
MOSFET的結構和IGBT的結構相差不大,在成本上也將拉近差距---在大功率器件上,總成本還是IGBT電路方案低一些的.
MOSFET的結構和IGBT的結構相差不大,在成本上也將拉近差距---在大功率器件上,總成本還是IGBT電路方案低一些的.
0
回復
@han9934087
其實為何大功率IGBT在焊機應用的要比MOSFET多,原因是價格同樣功率等級的產品,IGBT價格要好于MOSFET,而且焊接通常頻率沒有通信電源高,用MOSFET目前還不是很理想,市場上焊機是有些用MOSFET,不過那都是小功率的產品,而且MOSFET二手的居多.
焊機的工作頻率只有40K左右,在這個頻率和功率段上,IGBT代替MOSFET是毫無疑問的.只是MOSFET以前占領的市場太多了,惰性讓大家習慣于應用已經成熟的方案而不輕易使用新的元件.
MOSFET的結構和IGBT的結構相差不大,在成本上也將拉近差距---在大功率器件上,總成本還是IGBT電路方案低一些的.
MOSFET的結構和IGBT的結構相差不大,在成本上也將拉近差距---在大功率器件上,總成本還是IGBT電路方案低一些的.
0
回復
@lennie1512
IRIRGPS40B120UDP540607+MEXICO25/管TO-274AC單價41RMBIRIRGPS40B120UPBF96507+MEXICO25/管TO-274單價38RMBIRIRGPS40B120UD94607+MEXICO25/管TO-274單價35RMB 深圳市港晟電子有限公司MOB:13418450274 晏先生
"IR IRGPS40B120UDP 5406 07+ MEXICO 25/1ü TO-274AC"中“5406 07+ MEXICO 25/管”部分是什么意思啊?
