怪事
今天不能上傳圖片?

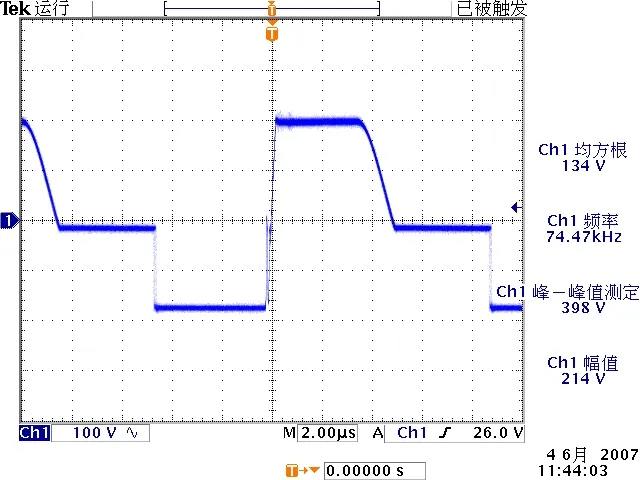

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/153911181379747.jpg');}" onmousewheel="return imgzoom(this);">

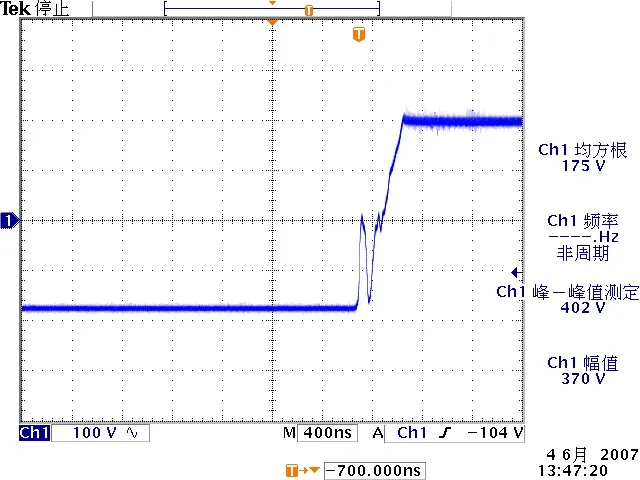

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/153911181380241.jpg');}" onmousewheel="return imgzoom(this);">

原來是TIFF的圖片格式不能上傳
轉成BMP就可以了

請問為什么會產生這個坑?
怎么解決?
謝謝

幫頂一下,是有點奇怪!

是不是輕載有,重載無?

驅動電路有問題!
或開關管問題!
加大驅動電流或換個品牌開關管試一下!

還可能是PCB的布局問題,驅動地的連接點問題等等

復位不正常,建議有參考電路圖

輕重載都有
現在用的是仙童9N50
輸出200W

還是復位的問題,貼出復位部分電路參數

貼出Vgs驅動波形對比一下看看

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/153911181695994.bmp');}" onmousewheel="return imgzoom(this);">

驅動沒有問題

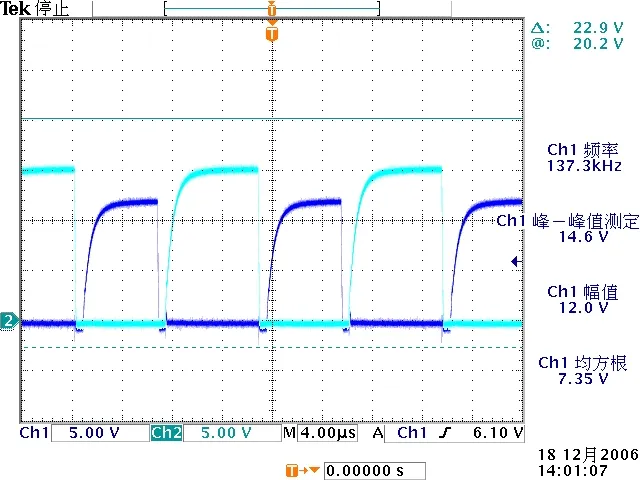

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/153911181696124.jpg');}" onmousewheel="return imgzoom(this);">

驅動波形沒有問題
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/153911181696650.jpg');}" onmousewheel="return imgzoom(this);">

原來是雙正激的呀,沒做過,不過波形好象是矩形波;另外沒見過你這樣的驅動,會不會出現延時,建議改為全用變壓器驅動的那種
