自己頂一下!!!  期盼中

本人將陸續把實驗波形貼出來

mos   正常的驅動波形應該是這樣的,但是我實際的實驗波形,驅動脈沖隔幾個周期就會變化
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/700771182054805.bmp');}" onmousewheel="return imgzoom(this);">

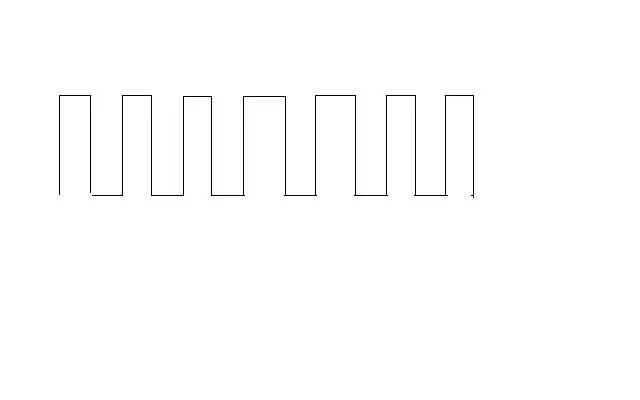

自己草畫了一下實際測量波形(星期天嘛,只能手工描繪了)

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/700771182055525.jpg');}" onmousewheel="return imgzoom(this);">

反激電路,
只主路反饋的吧?

是的,只有主路反饋

是反激,只有主路反饋!

你是主路帶載,從路沒帶載?  還是平均帶載?我要先了解情況

你先把電源調穩定再看,但是反激電源,交叉調整特性都不好,但是可以通過變壓器的設計改進它的交叉特性的.

如果是采用反激電路,主路反饋的形式,工作時候主路必須要帶一些載,輔路才能穩定.另外對變壓器的設計比較考究

是變壓器的問題,經過調整后,輸出已經正常,但發熱有點嚴重,變壓器 整流管溫升有50度了,發熱比較嚴重.效率也不高接近80%.

加大主輸出的電流再測試輔助輸出看是否還有問題.沒有問題就說明是主反饋工作在不連續狀態,輔助重載不穩定

溫升還是太大了點,建議看看輸出整流管波形

大家看看這個IC如何.請指點下,看看還有什么地方需要改進的500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/426541184733587.bmp');}" onmousewheel="return imgzoom(this);">
