設計一個反激,比如100V-380V Dc輸入
1.假如在全部輸入范圍內,均工作在斷續模式,那么100V輸入的時候和380V輸入的時候,原邊電流峰值哪個高?這個我想不明白,100V輸入時電壓低,但是占空比大,導通時間長,380V時電壓高,但是導通時間短,兩個值都在變,那么峰值電流什么時候高呢...
2.假如全部輸入范圍內,均工作在連續模式,那么高壓輸入時電流峰值大還是低壓時峰值奧大呢?這個我更想不清楚了...
3.連續模式和斷續模式計算變壓器的時候是不是大體是一樣的,就是計算電流和電感的時候稍有不同??
謝謝啊!
新手學習反激,看了本論壇一些帖子還有疑問,請教大蝦一些問題
全部回復(22)
正序查看
倒序查看
我的看法:
1)如果都工作在DCM模式下,在100V輸入的時候和380V輸入的時候原邊的電流峰值基本上是相等的,我是根據公式Pi=Lp*Ip^2*f/2判斷的,公式中Lp,f(開關頻率)都認為是不變的,Pi是一定的(同等輸出).
2)如果都工作在CCM模式下,在100V輸入時候的Ip要大于380V輸入時候的Ip,我是根據公式Isp=Io/(1-D)+dIsb/2[dIsb=2Iob/(1-D)是當輸出為Iob時,電感工作在臨界點時的dI],此公式求出的是副邊的峰值電流,可見D越大Isp越大,根據匝比推出原邊峰值電流.
1)如果都工作在DCM模式下,在100V輸入的時候和380V輸入的時候原邊的電流峰值基本上是相等的,我是根據公式Pi=Lp*Ip^2*f/2判斷的,公式中Lp,f(開關頻率)都認為是不變的,Pi是一定的(同等輸出).
2)如果都工作在CCM模式下,在100V輸入時候的Ip要大于380V輸入時候的Ip,我是根據公式Isp=Io/(1-D)+dIsb/2[dIsb=2Iob/(1-D)是當輸出為Iob時,電感工作在臨界點時的dI],此公式求出的是副邊的峰值電流,可見D越大Isp越大,根據匝比推出原邊峰值電流.
0
回復
@hepeter
我的看法:1)如果都工作在DCM模式下,在100V輸入的時候和380V輸入的時候原邊的電流峰值基本上是相等的,我是根據公式Pi=Lp*Ip^2*f/2判斷的,公式中Lp,f(開關頻率)都認為是不變的,Pi是一定的(同等輸出).2)如果都工作在CCM模式下,在100V輸入時候的Ip要大于380V輸入時候的Ip,我是根據公式Isp=Io/(1-D)+dIsb/2[dIsb=2Iob/(1-D)是當輸出為Iob時,電感工作在臨界點時的dI],此公式求出的是副邊的峰值電流,可見D越大Isp越大,根據匝比推出原邊峰值電流.
謝謝大蝦
那么繼續問一下,如果在100V~379V的時候都是連續,380V的時候變成斷續了(負載一直都不變)那么什么輸入電壓的時候電流峰值大呢?
通常不是說斷續的時候比連續原邊電流峰值高么,但是我粗算了一下,好像還是100V輸入的時候峰值高啊
那么繼續問一下,如果在100V~379V的時候都是連續,380V的時候變成斷續了(負載一直都不變)那么什么輸入電壓的時候電流峰值大呢?
通常不是說斷續的時候比連續原邊電流峰值高么,但是我粗算了一下,好像還是100V輸入的時候峰值高啊
0
回復
@hepeter
我的看法:1)如果都工作在DCM模式下,在100V輸入的時候和380V輸入的時候原邊的電流峰值基本上是相等的,我是根據公式Pi=Lp*Ip^2*f/2判斷的,公式中Lp,f(開關頻率)都認為是不變的,Pi是一定的(同等輸出).2)如果都工作在CCM模式下,在100V輸入時候的Ip要大于380V輸入時候的Ip,我是根據公式Isp=Io/(1-D)+dIsb/2[dIsb=2Iob/(1-D)是當輸出為Iob時,電感工作在臨界點時的dI],此公式求出的是副邊的峰值電流,可見D越大Isp越大,根據匝比推出原邊峰值電流.
說說我自己的觀點:
1、贊同hepeter的說法;
2、樓上的公式?jīng)]看明白,但我不認同樓上的結論,看看CCM時恒成立的下面三個公式(其中Ip1和Ip2分別表示Ip的起始值和峰值):(1)Vi*D=n*Vo*(1-D);(2)Ip1+Ip2=2Pi/Vi*D;(3)Ip2-Ip1=Vi*D*T/Lp;由(1)可知當Vi升高時D減小但Vi*D仍是變大的,聯立(2)(3)式可得Ip2=Pi/Vi*D+Vi*D*T/2Lp,那么在已知Vi*D變大的前提下我們?nèi)耘f無法確定Ip2到底是變大還是變小,除非知道式中各個參數的具體值;
3、基本上可以這樣說,其實原理都是相通的,只要對反激的工作過程理解透徹了,計算就很容易了.不過要注意你所謂的連續模式究竟是完全的CCM(有最小Po限制)還是DCM與CCM并存,兩者的計算還是有差別的.
1、贊同hepeter的說法;
2、樓上的公式?jīng)]看明白,但我不認同樓上的結論,看看CCM時恒成立的下面三個公式(其中Ip1和Ip2分別表示Ip的起始值和峰值):(1)Vi*D=n*Vo*(1-D);(2)Ip1+Ip2=2Pi/Vi*D;(3)Ip2-Ip1=Vi*D*T/Lp;由(1)可知當Vi升高時D減小但Vi*D仍是變大的,聯立(2)(3)式可得Ip2=Pi/Vi*D+Vi*D*T/2Lp,那么在已知Vi*D變大的前提下我們?nèi)耘f無法確定Ip2到底是變大還是變小,除非知道式中各個參數的具體值;
3、基本上可以這樣說,其實原理都是相通的,只要對反激的工作過程理解透徹了,計算就很容易了.不過要注意你所謂的連續模式究竟是完全的CCM(有最小Po限制)還是DCM與CCM并存,兩者的計算還是有差別的.
0
回復
@張克克
說說我自己的觀點:1、贊同hepeter的說法;2、樓上的公式?jīng)]看明白,但我不認同樓上的結論,看看CCM時恒成立的下面三個公式(其中Ip1和Ip2分別表示Ip的起始值和峰值):(1)Vi*D=n*Vo*(1-D);(2)Ip1+Ip2=2Pi/Vi*D;(3)Ip2-Ip1=Vi*D*T/Lp;由(1)可知當Vi升高時D減小但Vi*D仍是變大的,聯立(2)(3)式可得Ip2=Pi/Vi*D+Vi*D*T/2Lp,那么在已知Vi*D變大的前提下我們?nèi)耘f無法確定Ip2到底是變大還是變小,除非知道式中各個參數的具體值;3、基本上可以這樣說,其實原理都是相通的,只要對反激的工作過程理解透徹了,計算就很容易了.不過要注意你所謂的連續模式究竟是完全的CCM(有最小Po限制)還是DCM與CCM并存,兩者的計算還是有差別的.

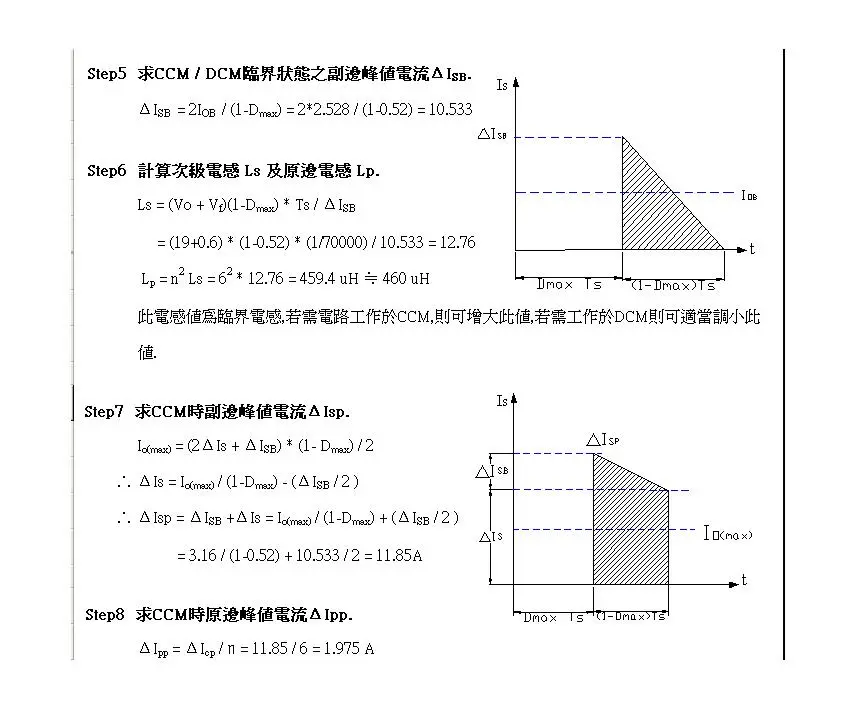

我的結論是根據下面的資料推導出的:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/439171182269657.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/439171182269657.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@hepeter
我的結論是根據下面的資料推導出的:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/439171182269657.jpg');}"onmousewheel="returnimgzoom(this);">
Pi=Iave*Vi,而Iave=1/2*(Ip1+Ip2)*D
0
回復
@hepeter
我的結論是根據下面的資料推導出的:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/439171182269657.jpg');}"onmousewheel="returnimgzoom(this);">
太困了,明天再討論,晚安!
0
回復
@popstar
謝謝上面兩位,現在清楚一點了.我不明白的是平時再說ccm與dcm的性能比較時,總是說,dcm容易穩定,但是峰值電流高,對管子耐流要求高,損耗也大一些,而ccm的峰值電流低.但是上面hepeter兄貼的這個例子好像連續的時候峰值更高啊?這個怎么回事..另外,hepeter兄,你能把這個變壓器完整的計算文檔發給我一份,讓小弟學習學習么,謝拉~
1)對于輸出電流較大的話,設計工作于DCM和CCM模式之間的,即如果輸出電流小的話,工作于DCM模式,反之則工作于CCM模式.這是較合理的設計.
2)如果你在輸出電流較大的情況下還是設計工作在DCM摸式,那初級的峰值電流將會很高,你將要選擇更大額定電流的開關管,這是不劃算的.
2)如果你在輸出電流較大的情況下還是設計工作在DCM摸式,那初級的峰值電流將會很高,你將要選擇更大額定電流的開關管,這是不劃算的.
0
回復
@popstar
謝謝上面兩位,現在清楚一點了.我不明白的是平時再說ccm與dcm的性能比較時,總是說,dcm容易穩定,但是峰值電流高,對管子耐流要求高,損耗也大一些,而ccm的峰值電流低.但是上面hepeter兄貼的這個例子好像連續的時候峰值更高啊?這個怎么回事..另外,hepeter兄,你能把這個變壓器完整的計算文檔發給我一份,讓小弟學習學習么,謝拉~
先聲明:這份資料是我轉貼的,還想補充一點:這是我見到最好的學習反激式電源的設計資料. 439171182305466.xls
0
回復
@popstar
謝謝上面兩位,現在清楚一點了.我不明白的是平時再說ccm與dcm的性能比較時,總是說,dcm容易穩定,但是峰值電流高,對管子耐流要求高,損耗也大一些,而ccm的峰值電流低.但是上面hepeter兄貼的這個例子好像連續的時候峰值更高啊?這個怎么回事..另外,hepeter兄,你能把這個變壓器完整的計算文檔發給我一份,讓小弟學習學習么,謝拉~
你想一下,輸出同樣功率,在占空比一定的條件下,連續模式的電流和斷續時候的電流分別是什么樣的,你就會明白你所問的了
0
回復
@hepeter
我的看法:1)如果都工作在DCM模式下,在100V輸入的時候和380V輸入的時候原邊的電流峰值基本上是相等的,我是根據公式Pi=Lp*Ip^2*f/2判斷的,公式中Lp,f(開關頻率)都認為是不變的,Pi是一定的(同等輸出).2)如果都工作在CCM模式下,在100V輸入時候的Ip要大于380V輸入時候的Ip,我是根據公式Isp=Io/(1-D)+dIsb/2[dIsb=2Iob/(1-D)是當輸出為Iob時,電感工作在臨界點時的dI],此公式求出的是副邊的峰值電流,可見D越大Isp越大,根據匝比推出原邊峰值電流.
看看帖5中的step6,D變大時dIsb是會變小的.
0
回復
@張克克
看看帖5中的step6,D變大時dIsb是會變小的.
昨天仔細想了一下,連續的時候應該很難判斷出具體哪一點電流峰值最高,好像是一個二次函數,所以如果想精確的知道哪點峰值最高,只能畫個曲線描點了.
我之所以想找到峰值電流最高那一點,或者說伏秒值最大那一點,是想在最惡劣的情況下計算出變壓器,現在想了想就按輸入電壓最低的時候算應該問題也不大,因?yàn)橐獕|氣隙,所以也不太會飽和...
我之所以想找到峰值電流最高那一點,或者說伏秒值最大那一點,是想在最惡劣的情況下計算出變壓器,現在想了想就按輸入電壓最低的時候算應該問題也不大,因?yàn)橐獕|氣隙,所以也不太會飽和...
