開機和關機瞬間有一個震蕩

采用DI43做的12V輸出電源,帶載什么都正常,就是在開機瞬間輸出波形上有一個震蕩,幅度大約10V,關機的時候也有,但比較小,空載開機比帶載幅度還大,請高手給予指點
全部回復(12)
正序查看
倒序查看
2007-06-18 19:28
是完全按照di43作的么?不是請給出原理圖,另外請給出開機時波形圖.
0
回復
xhl7318
LV.3
3
2007-06-19 08:51
@powerint_lp
是完全按照di43作的么?不是請給出原理圖,另外請給出開機時波形圖.
是完全按照DI43做的,只是加了一個330的假負載,波形像一個阻尼震蕩
0
回復
2007-06-19 09:21
@xhl7318
是完全按照DI43做的,只是加了一個330的假負載,波形像一個阻尼震蕩
建議貼出波形來看
0
回復
xhl7318
LV.3
5
2007-06-19 09:52
@powerint_lp
建議貼出波形來看

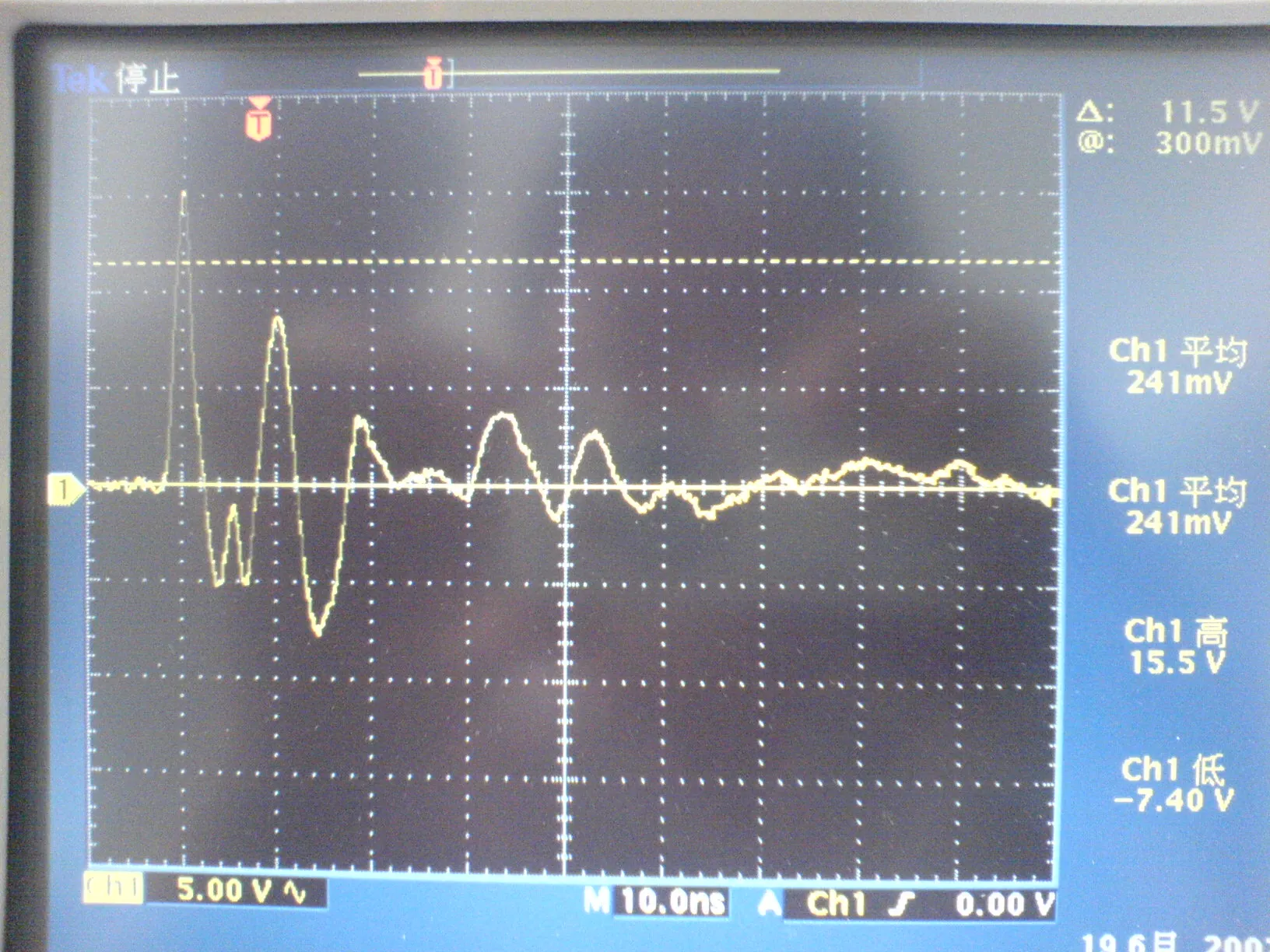

手機拍的,基本能看清500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/54/1700761182217925.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
xhl7318
LV.3
6
2007-06-19 11:30
@powerint_lp
建議貼出波形來看
我感覺不是過沖,因?yàn)橛熊泦佣疫^沖有這么高嗎,之前也沒有測過,只是最近接攝象機的時候把攝象機1A保險給燒了才發現這個問題,著急中
0
回復
xhl7318
LV.3
7
2007-06-19 12:06
@powerint_lp
建議貼出波形來看
從波形上看,應該不是過沖吧?
0
回復
xhl7318
LV.3
8
2007-06-20 17:05
@powerint_lp
建議貼出波形來看
有沒有可能是漏感引起的?
0
回復
2007-06-22 10:06
@xhl7318
手機拍的,基本能看清[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/54/1700761182217925.jpg');}"onmousewheel="returnimgzoom(this);">
你這是交流檔測的么?
而且時間是10ns,感覺這是噪聲部分被展開的
有沒有拿直流檔測得的上電波形呢?
0
回復
xhl7318
LV.3
10
2007-06-22 10:32
@powerint_lp
你這是交流檔測的么?而且時間是10ns,感覺這是噪聲部分被展開的有沒有拿直流檔測得的上電波形呢?
直流檔測過了,也有這個波形,但是在12V建立之前
0
回復
powerint_lp
LV.4
11
2007-06-25 10:15
@xhl7318
有沒有可能是漏感引起的?
單從你的描述很難判斷問題所在,需要有現場的了解才能發現問題,你可以聯系提供服務的代理商的工程師.
另外我覺得10ns級的這種震蕩能量應該不能燒掉1A的保險絲.
0
回復
xhl7318
LV.3
12
2007-06-25 10:20
@powerint_lp
單從你的描述很難判斷問題所在,需要有現場的了解才能發現問題,你可以聯系提供服務的代理商的工程師.另外我覺得10ns級的這種震蕩能量應該不能燒掉1A的保險絲.
恩,謝謝你,現在找到問題不是開機的那個震蕩,而是關機時,電壓有個升高,幅度為輸出電壓一倍,然后變?yōu)?,高壓持續的時間有20MS左右,所以燒了保險,現在正在查找電壓升高的原因,懷疑是漏感過大
0
回復
2007-06-27 20:47
@xhl7318
恩,謝謝你,現在找到問題不是開機的那個震蕩,而是關機時,電壓有個升高,幅度為輸出電壓一倍,然后變?yōu)?,高壓持續的時間有20MS左右,所以燒了保險,現在正在查找電壓升高的原因,懷疑是漏感過大
