求負10萬伏直流輸出的電路圖
本人是個新手,近來令人欲制作一個有負10萬伏直流輸出的高壓電源,頻率8K左右,用的是電視高壓包的骨架,再加12倍倍壓整流.但是整機電流偏高,還有叫聲,但是不接倍壓模塊,讓高壓包空載電流只有100MA.不知是原因,還讓各位大蝦指點.謝了!
全部回復(11)
正序查看
倒序查看
@ojp8427k
有叫聲是因?yàn)槟愕念l率低,在人耳的聽覺范圍內,空載電流小而加上倍壓模塊是因?yàn)殡娙菰诔浞烹?

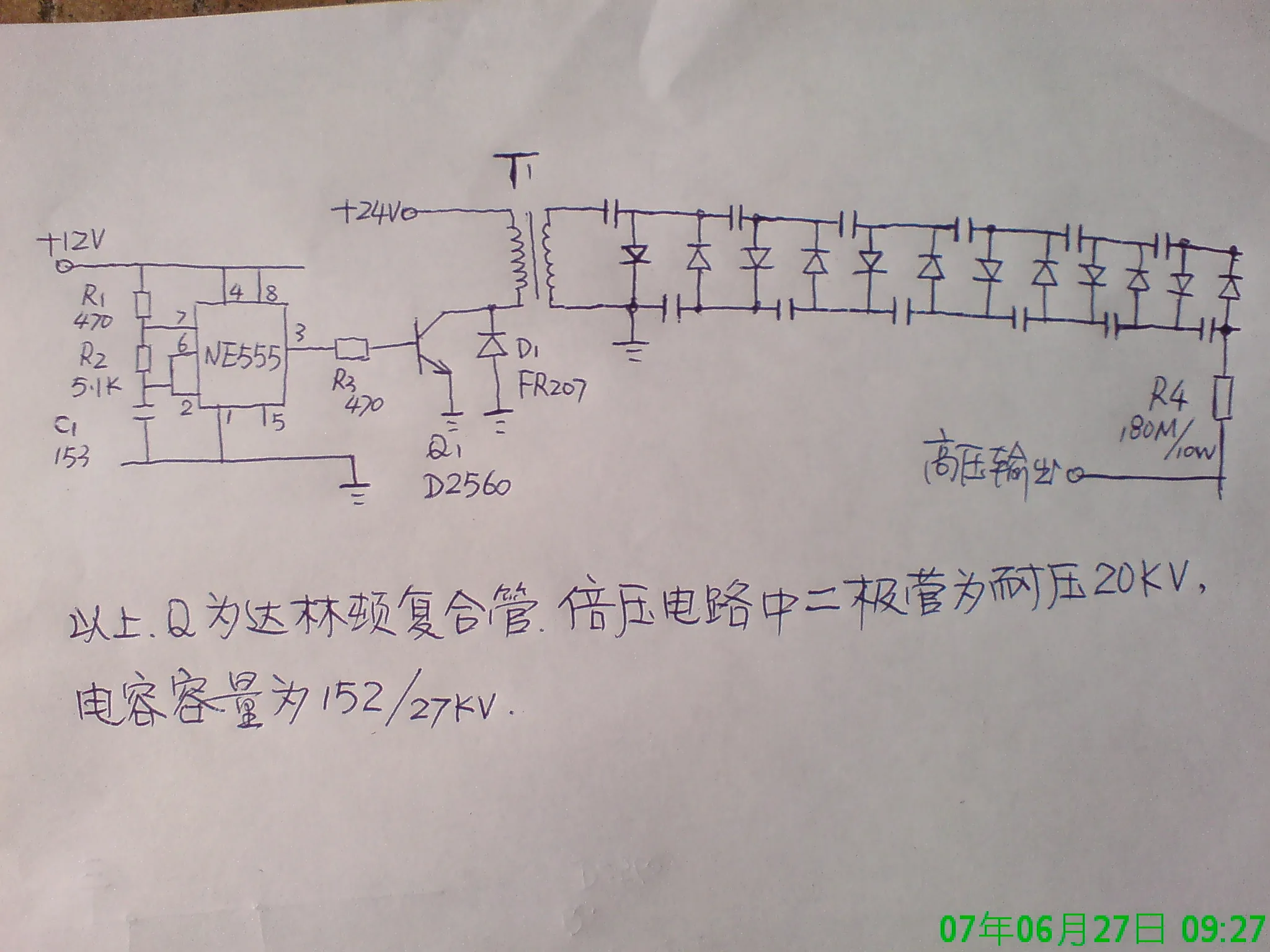

謝謝,終于有人回復了.但是我把頻率調高的話,電流升高到2安以上,電流太大呀,怎么解決?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1710201183285236.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1710201183285236.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@xijun888
謝謝,終于有人回復了.但是我把頻率調高的話,電流升高到2安以上,電流太大呀,怎么解決?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/1710201183285236.jpg');}"onmousewheel="returnimgzoom(this);">
開關管用損耗小的場效應管,電流大是因?yàn)槌跫壍娜?shù)太小了.你可以看年黑白機的高壓電路,看看是如何產生高壓的!用12伏加自舉升壓電路!一定沒有問題!
0
回復
@xijun888
謝謝,終于有人回復了.但是我把頻率調高的話,電流升高到2安以上,電流太大呀,怎么解決?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/1710201183285236.jpg');}"onmousewheel="returnimgzoom(this);">
電路太簡單了 ,電流一定很大 因?yàn)槭歉邏鹤儔浩鞲边呍褦?shù)很高分布電容折算到原邊相當于變壓器原邊并了個很大的電容 ! 構成、環流 電流一定很大! 簡單的辦法串個電感 吸收電路要做好.
0
