第二種,兩個MOS外反向并聯快恢,理論上減少了一個二極管的通態壓 降,但不知道反向恢復問題能否解決?
     SPW47N60C3 體內二極管反向恢復時間580ns,
     mur1560,反向恢復時間60ns.
*********
mur1560比體內二極管反向恢復時間短,反向恢復可以改善.

沒看明白不要亂回貼

反向并聯肯定不行,哪一定是導通的.
共S反向串聯,是有可能的,但控制信號在過零時要關閉.
你可能要保證在過零點前大于二極管恢復的時間關閉

或你要保證給兩個管同時加導通信號,關斷時就不存在二極管反向恢復的問題了

我來說兩句:

二極管橋路加一個開關管的方案確實可行, 其疑惑點是: 4只二極管理論上看不出來需要快恢復,他們在高頻狀態下由開關管關斷電流或?qū)?似乎不承擔反向電壓,也就不應該有(高頻狀態的)反向恢復問題,這個問題誰能夠明確分析并確認?

兩開關管反向并聯確實有人在用(但是樓主給的圖是反向串聯的),但是一般開關管反向耐壓較低,也不提倡利用反向耐壓特性(除非用于低電壓輸出的同步整流),更何況好多開關管內部集成了一個反向?qū)ǖ亩O管(造成反向無耐壓),所以使用中一般應該在每只開關管上再串聯一個二極管承擔反向電壓,這個二極管除了有個壓降(效率)問題外,還有沒有反向恢復問題?

兩開關管(共射)反向串聯(如圖)被認為是較好的方案, 如果每只管內部含有一個(同過流、耐壓特性)反向?qū)ǘO管就更加完美, 除綜合管壓降小外,最大的好處是兩只開關管共射極,僅需要一組驅動電源,大大簡化了驅動電路.但是目前這個方案仍然存在下列問題:
由于并不是針對本主題的應用,一般開關管內部集成的二極管并不具備和開關管本身相同的過流、耐壓特性(有的還是穩壓二極管),其反向恢復特性也非常差,實際應用時恐怕也有問題.如果誰能夠按此方案并針對其問題做出一種完美雙向開關器件(IPM)就好了.

兩個MOS反向并聯肯定不行吧,怎么有人用?不知是如何應用?
第一種方案中,高頻情況下,雖然二極管不承受反壓 ,但還是存在反向恢復問題的吧,二極管從導通到截止,出現一個反向電流,這個反向電流使雙向開關在本應關斷時,等效為開通.
普通二極管反向恢復時間要比MOS體二極管的長,因此,整個開關要承受MOS的反向恢復(較長).本人認為,至少應該用兩個快恢.
另外,你說的體內二極管的耐壓,耐流能力不能與MOS本身等同,是這樣嗎?
一般MOS的使用手冊上標明的體內二極管與MOS應該是等同的,唯一的問題是反向恢復問題.
是這樣嗎?

我的兩個管子就是用的同一個控制信號,
可為什么這時就不存在反向恢復問題了呢?
你的意思是不是只有在開關換向時,也就是過零點才存在反向恢復問題?
如果那樣的話我認為可以忽略,
我的電源周期是400,開關周期是100K
我認為開關狀態下的反向恢復也不能忽略

雙向開關的應用場合 750811183204106.doc

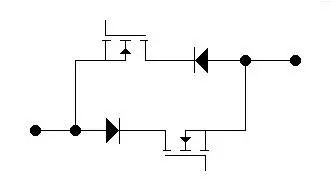

雙管并聯人家是這樣用的:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1061481183255333.jpg');}" onmousewheel="return imgzoom(this);">

關于工況,想進一步討論,
第一種情況,關斷是靠MOS管,關段斷后二極管上怎么還會有反向電流? 即使MOS管關斷不徹底,有拖尾,也不能指望靠二極管的反向恢復特性來改善啊,我希望誰能夠定量回答這個問題.
其他情況,關鍵點是確定帶體內二極管的開關管(MOS/IGBT)的工況,究竟有沒有反向恢復問題? 如果有,顯然使用不含體內二極管的器件來搭建電路最合適.

不帶體內二極管的器件中 ,有適合高速開關的嗎?
國外的一些專利中提到共D連接的,與并聯情況相似,兩管需要分開驅動.
共S連接的少有,看來存在反向恢復問題
傳一個共S的模塊
750811183263666.pdf

自己頂一下,路過的高手指點一下啊,給透徹地分析一下,期……待……

看了你的應用場合,個人認為可用兩個可控硅反并聯或雙向可控硅,就象UPS中的靜態開關一樣.

如果沒有PWM驅動,雙向可控硅就可以,
如果PWM驅動,雙向可控硅肯定不行,兩個串了快恢復的單向可控硅反向并聯用過,但是有問題(發熱), 可控硅導通速度一般在2uS左右(好多型號根本不給這個參數---可控硅都是針對低頻應用的),也不知道是不是這個速度跟不上造成的.

對,可控硅太慢了,我的開關頻率希望在100K甚至更高,
不知現在有沒有快一點的IGBT,用來代替MOS,是不是可以解決這個問題?

最近看到關于MOS應用的帖子比較多,強烈建議各位老師,各位前輩開課,讓我們后來者充充電……

現在有一種器件,叫MCT,不知可行否．它是MOS+SCR.

傳一個MCT  datasheet給你,不知有用否? 1210771183426401.pdf

不懂MOS管特性,不知道D、S有什么區別.
斗膽建議:選一只不含體二極管的MOS,直接當雙向開關使用.
只當GS是繼電器的線圈(有極性),DS是繼電器的無極性接點.

如果不能關斷,意思不大

見datasheet 圖15  能關斷

有沒有典型應用電路?

二極管是由于工藝,體內自帶的,
有沒有不含體內二極管的MOS管?我沒找到這方面的資料.
如果有的話,給發個資料,謝謝

謝謝了先,
簡單看了一下,不是十分清楚,好象是個P-Type MOS Controlled Thyristor
不知有沒有N-Type的.
另外,
它的tD(ON)=140 ns;
tR=180ns;
tD(OFF)=640ns;
tF=1.1us
我怎么看特性跟IGBT相似,
應用上兩者有什么區別嗎

是的,IGBT制造上是MOS+transistor  MCT制造上是MOS+SCR.MCT可用于大功率電子開關．

IGBT是MOS+transistor,MCT是MOS+SCR,我只知道MCT可用于大功率電子開關.其他也不太了解.

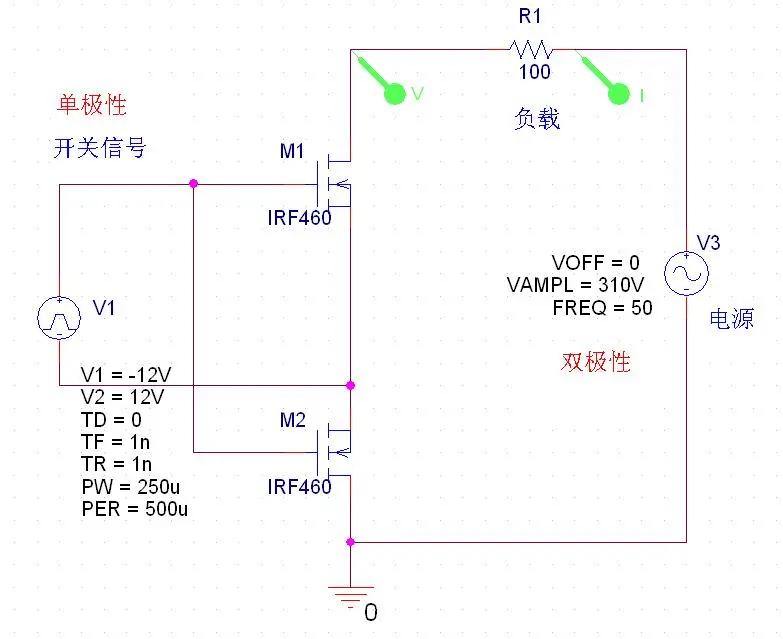

我也沒找到無體二極管的MOS,只是印象當中好象是有的,也許印象錯誤.不過給你如下建議,不知是否可行:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/529751183504706.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/529751183504721.jpg');}" onmousewheel="return imgzoom(this);">

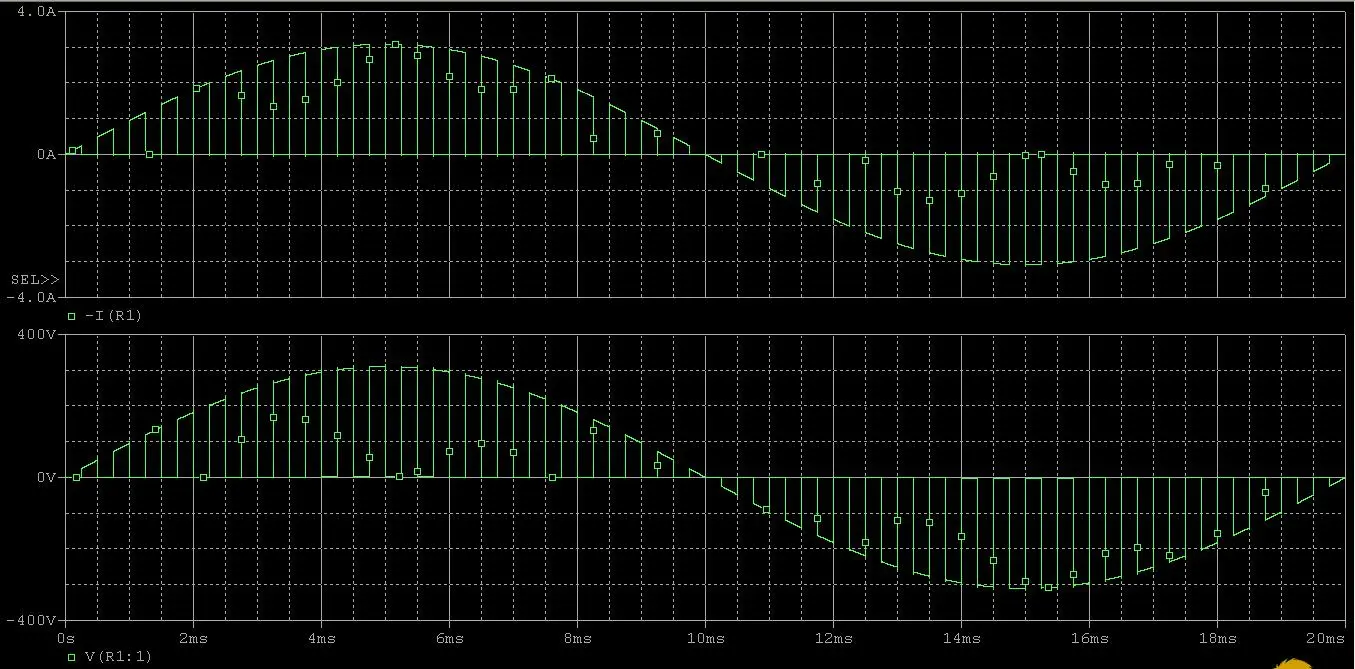

根據波形,應該可控.

可控是沒問題,我也用saber仿真過,但現在問題是MOS管它本身的二極管不宜流過電流(有些資料上這么說的,早期的產品手冊上好像也有說法)容易毀管子
有種應用是在漏極專門順加一個二極管,抵制體內二極管流過電流,然后再外反并一個快恢.但是這樣,同第一種方式相比,也沒有優勢.
我已經用你這種方法搭出來過,單獨實驗中效果還可以,看不出什么問題,但接入電路后,電流畸變較厲害,驅動功率大增,正在調整……

能將電流畸變波形貼上看看嗎?
