  • 請問一下,SG6848可以不可以組成BUCK電路?

請問一下,SG6848可以不可以組成BUCK電路?

電路要求:
AC(寬電壓100v-240v)經過整流,然后經過SG6848控制MOSFET管,組成BUCK電路降壓,得到18V輸出,400mA.
全部回復(7)
正序查看
倒序查看
sgxy
LV.5
2
2007-07-03 18:33
請問你是要得到DC 18V/0.4A的電壓嗎?你不要用變壓器隔離嗎?
0
回復
szgwf
LV.1
3
2007-07-04 12:14
@sgxy
請問你是要得到DC18V/0.4A的電壓嗎?你不要用變壓器隔離嗎?
是的,我要得到18V0.4A的電流,考慮到成本的要求,不用隔離,直接用電感組成BUCK電路降壓.
0
回復
sgxy
LV.5
4
2007-07-04 15:20
@szgwf
是的,我要得到18V0.4A的電流,考慮到成本的要求,不用隔離,直接用電感組成BUCK電路降壓.
我司的IC不能做這樣的線路.
0
回復
flecher
LV.3
5
2007-07-04 17:53
@sgxy
我司的IC不能做這樣的線路.
sg6858怎么不可以做BUCK呢?奇怪
0
回復
sgxy
LV.5
6
2007-07-04 18:41
@flecher
sg6858怎么不可以做BUCK呢?奇怪
請把想法或線路貼上來,大家一起討論學習.TKS!
0
回復
szgwf
LV.1
7
2007-07-06 13:28
@sgxy
請把想法或線路貼上來,大家一起討論學習.TKS!

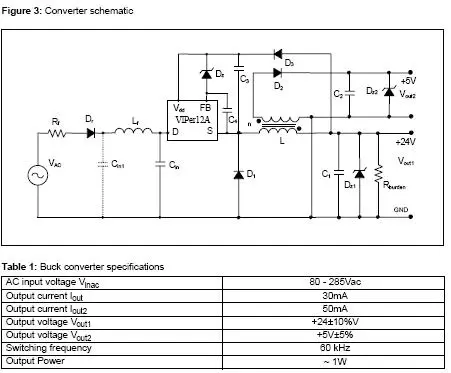

這是人家VIPER12 組成BUCK電路,這是已經成功應用了.
SG6848原理上跟VIPER12是一樣的,應該可以組成BUCK電路吧!你們那邊可以做相應的實驗嗎?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1517001183943572.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
sgxy
LV.5
8
2007-07-09 17:46
@szgwf
這是人家VIPER12組成BUCK電路,這是已經成功應用了.SG6848原理上跟VIPER12是一樣的,應該可以組成BUCK電路吧!你們那邊可以做相應的實驗嗎?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/1517001183943572.jpg');}"onmousewheel="returnimgzoom(this);">
不同的IC,VIPER12是內包730V MOS的IC,它的DUTY是由FB和VDD來調整,VDD的工作電壓為8~42V.而SG6848是外推MOS,DUTY為FB和SENSE PIN來調整,用於此線路也不易達到IC工作需求,或要增加很多額外的線路,太復雜,故建議SG6848不要使用於類似線路上.
