現在的情況是5V輸入,但是輸出的卻是4.86V ．
求各位大蝦給小弟點撥一下．小弟在此感激萬分!!!
給的圖是DATASHEET里的參考設計
其中R1＝2K;
R2＝7.75K;
Rc=3K;
Cin=47UF;
Cc=0.47UF;
Cout1=1000uf;
L=100UH;
D選的是IN5817
關于國半的LM2586升壓IC使用出現的問題!
想要實現的是VIN=5V,Vout=6V.也知道設計的難點可能是電感的確定.LM2586的開關頻率是200KHZ.應該選多大的電感???還有就是comp端的Rc和CC怎么確定? 這個在datasheet里好象沒發現是怎么設定!另外反饋端的R1和R2精度也不應該過分影響輸出吧?
現在的情況是5V輸入,但是輸出的卻是4.86V ．
求各位大蝦給小弟點撥一下．小弟在此感激萬分!!!

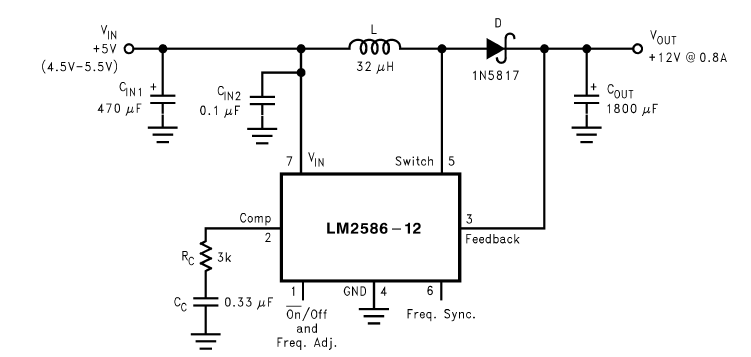

給的圖是DATASHEET里的參考設計
其中R1＝2K;
R2＝7.75K;
Rc=3K;
Cin=47UF;
Cc=0.47UF;
Cout1=1000uf;
L=100UH;
D選的是IN5817
現在的情況是5V輸入,但是輸出的卻是4.86V ．
求各位大蝦給小弟點撥一下．小弟在此感激萬分!!!
給的圖是DATASHEET里的參考設計
其中R1＝2K;
R2＝7.75K;
Rc=3K;
Cin=47UF;
Cc=0.47UF;
Cout1=1000uf;
L=100UH;
D選的是IN5817
全部回復(9)
正序查看
倒序查看
你要Vin=5,Vout=6,那么你選ic時就要選LM2586-ADJ的了.電感量的計算在STABILITY節,輸出電壓調整在PROGRAMMING OUTPUT VOLTAGE章節,第2(Comp)腳是補償或軟啟動,參數要求不是很?chē)?yán)格,可調的. 343481183448736.pdf
0
回復
@anycrying

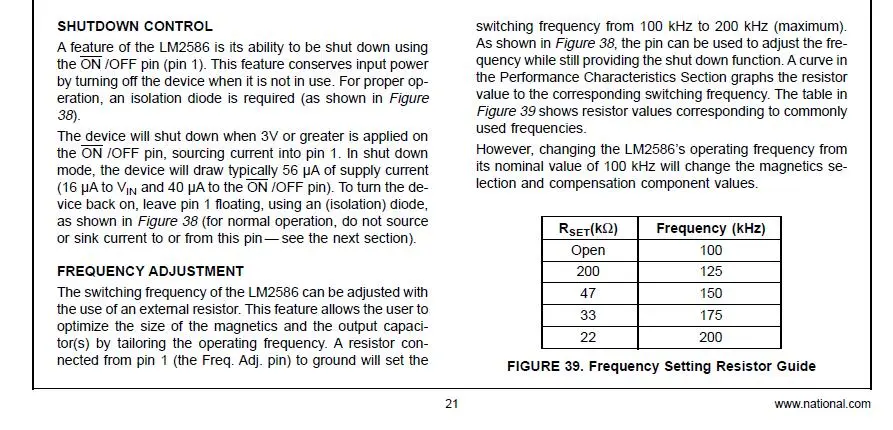

1腳既是啟動腳又是頻率設置引腳阿
