1525的11腳輸出脈沖一直在抖動,但是電路輸出電壓穩定.帶大負載時變壓器有雜音出現,輕載(很輕的負載)能力也不行.

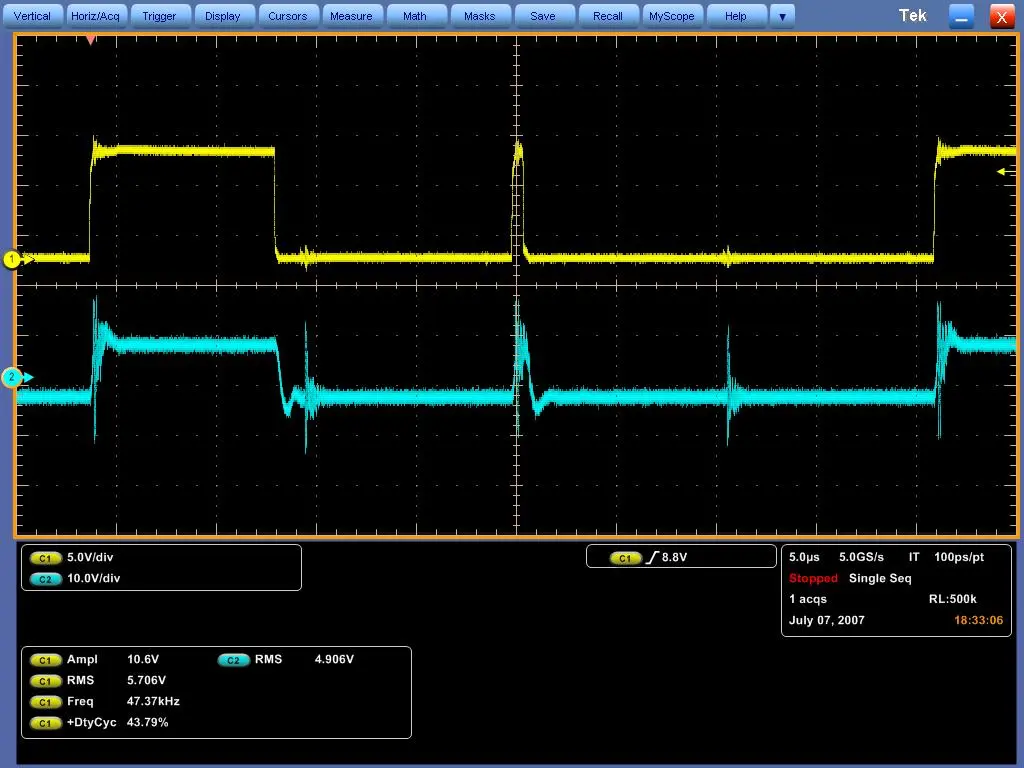

11腳波形500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/147491184114541.jpg');}" onmousewheel="return imgzoom(this);">

1525的11腳輸出脈沖一直在抖動,但是電路輸出電壓穩定.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/147491184114607.jpg');}" onmousewheel="return imgzoom(this);">

AC160-260V輸入,DC115V輸出.1525的11腳輸出頻率為50KHz.變壓器原邊48匝 次邊43匝,都是2*0.80并繞.
下面是反饋參數及輸出參數.請各位幫助分析一下.謝謝大家.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/147491184115261.bmp');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/147491184115346.bmp');}" onmousewheel="return imgzoom(this);">

上圖是變壓器次邊波形,觀察時可以發現,芯片占空比此時開始調節但是一直不能穩定在一個固定的占空比上,而且輸入電壓越高,次邊波形越發不規則.

你TL431的RC補償怎么沒有看到,你感覺能穩定嗎?

TL431的RC我沒加,但是我在芯片那里加了啊.兩個都是一樣的吧

還有可以幫忙的嗎?焦急中!!!

我也見過在TL431那里沒加補償?shù)某墒祀娐钒?現在也運行的好好的

等待中,盼望中．．．．．．．．．

再頂!!!!!!

暈,怎么非要自己頂哦

我是剛學的!
只能幫你頂了!!!

Thanks!!!!

暈,自己繼續頂下去....

我也給你頂一下
