移動DVD 充電方案:

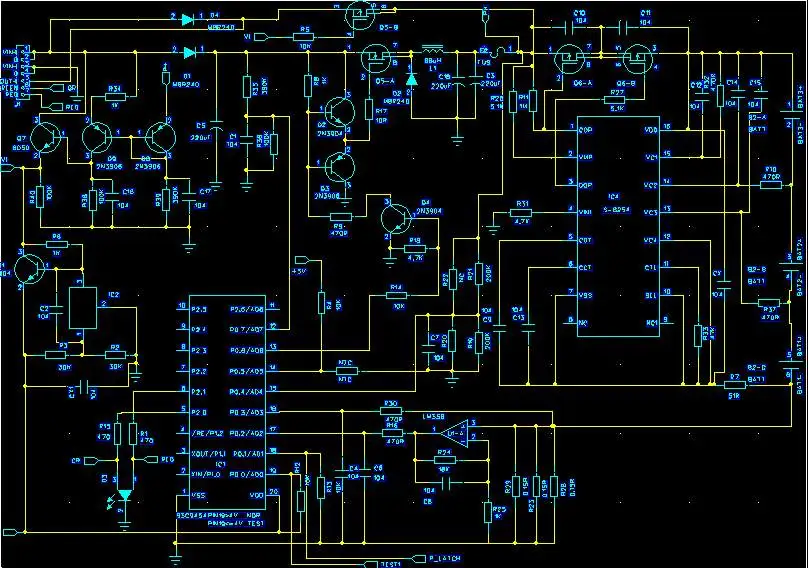

9454 三串鋰充電充電管理
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1620281184398219.jpg');}" onmousewheel="return imgzoom(this);">
9454 二串鋰充電充電管理
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1620281184398234.jpg');}" onmousewheel="return imgzoom(this);">

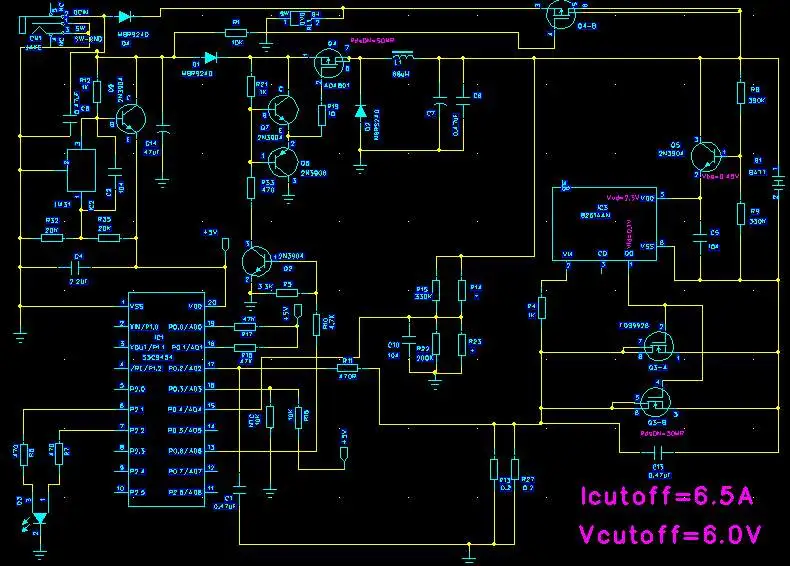

9454 6節NIMH充電充電管理
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1620281184398250.jpg');}" onmousewheel="return imgzoom(this);">

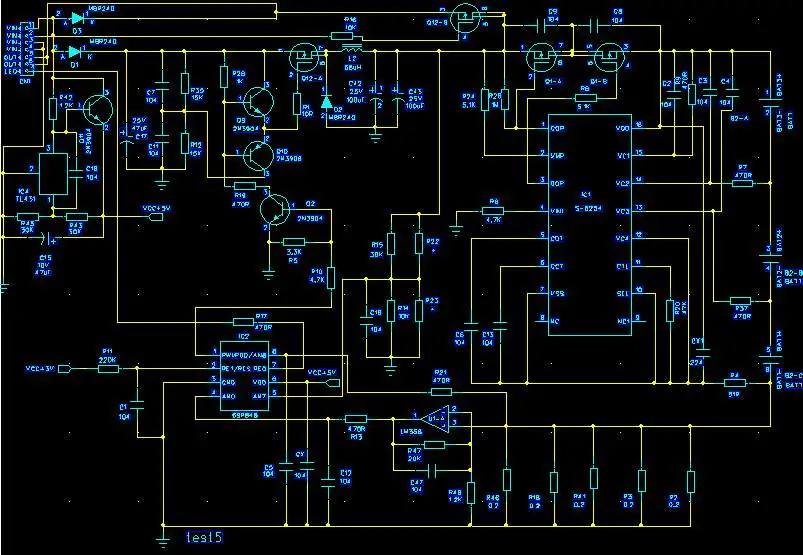

P848 三串鋰充電充電管理
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1620281184398339.jpg');}" onmousewheel="return imgzoom(this);">

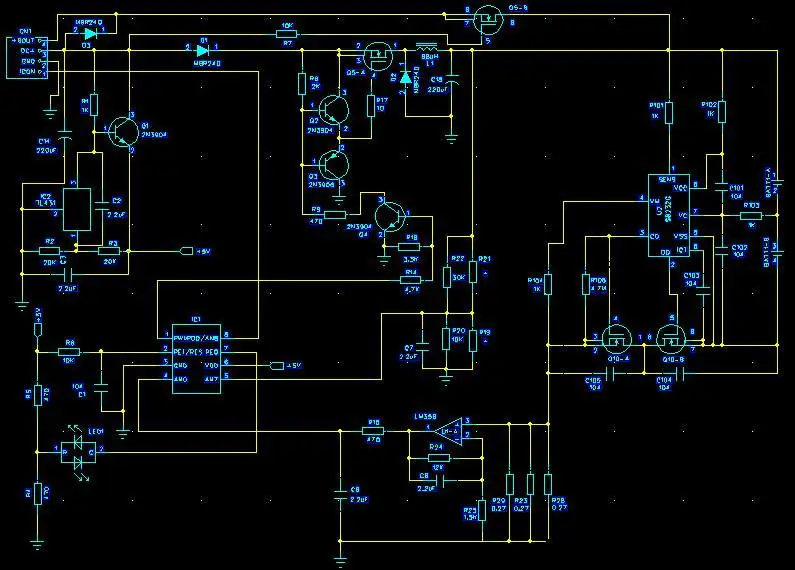

P848 二串鋰充電充電管理
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1620281184398368.jpg');}" onmousewheel="return imgzoom(this);">

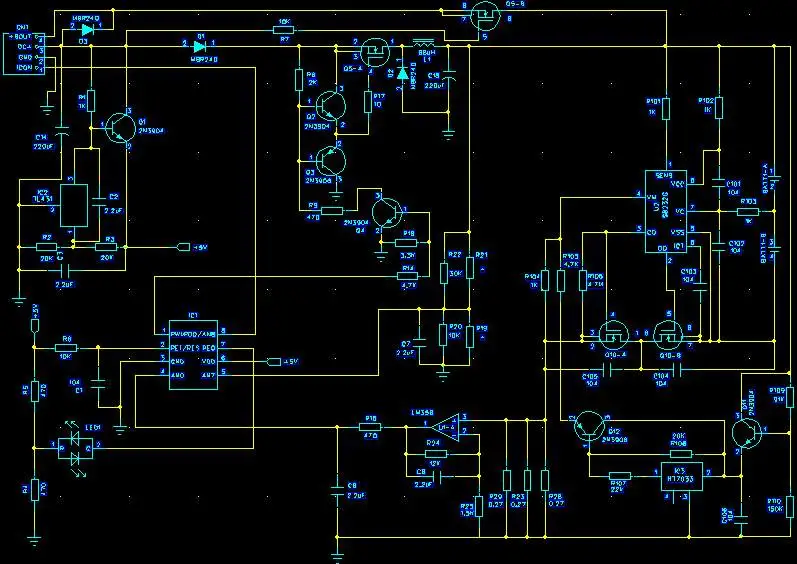

P848 6節NIMH充電充電管理
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1620281184398391.jpg');}" onmousewheel="return imgzoom(this);">

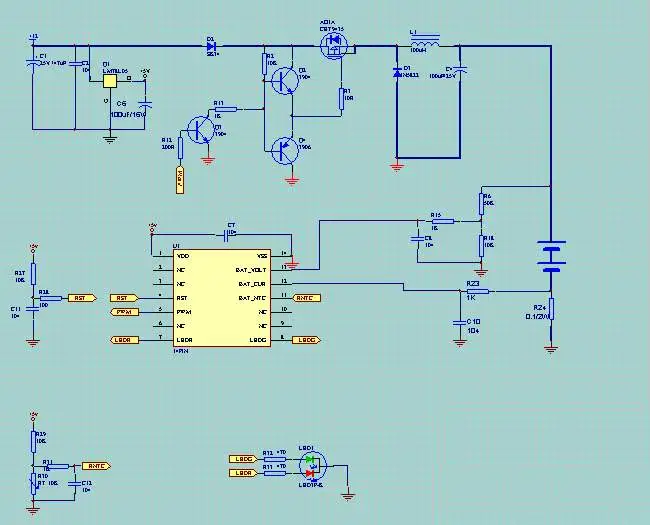

2711 充電管理
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1620281184406418.jpg');}" onmousewheel="return imgzoom(this);">

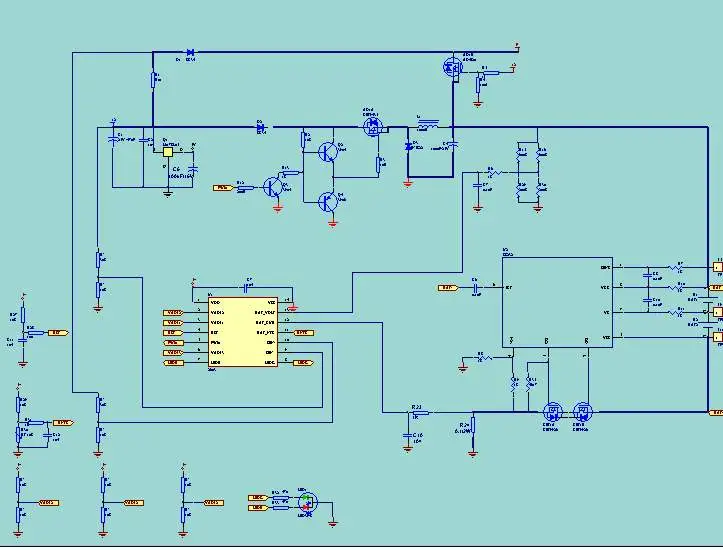

2711 二串鋰電充電管理
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1620281184406464.jpg');}" onmousewheel="return imgzoom(this);">

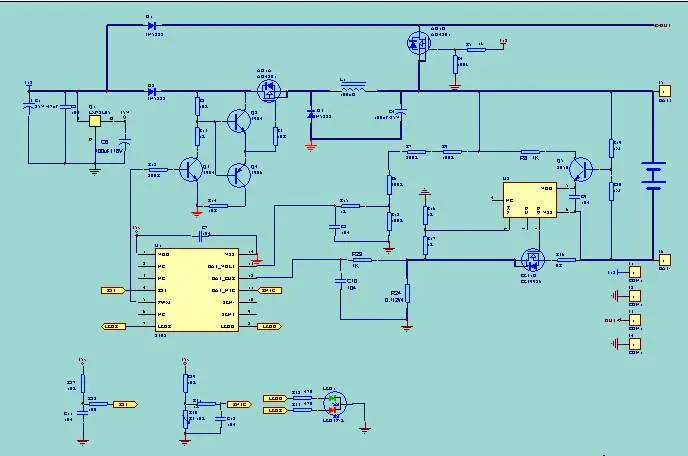

2711 6節NIMH充電充電管理
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1620281184406488.jpg');}" onmousewheel="return imgzoom(this);">

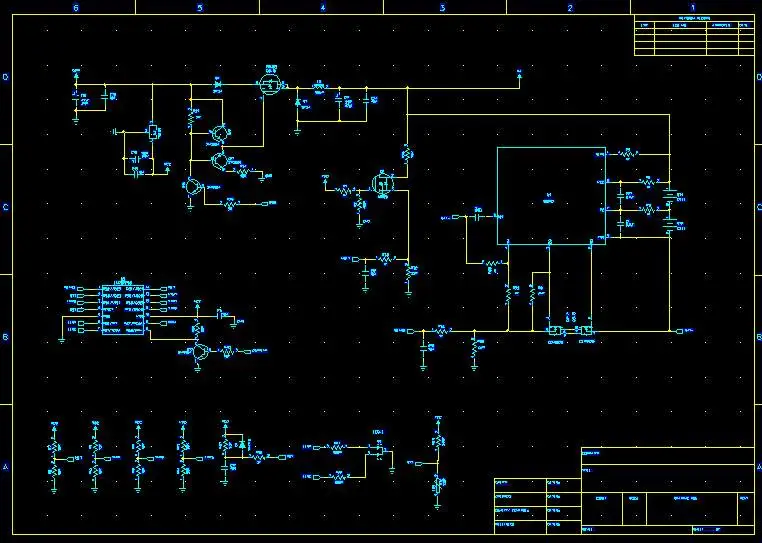

258 二串鋰電充電管理
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1620281184407031.jpg');}" onmousewheel="return imgzoom(this);">

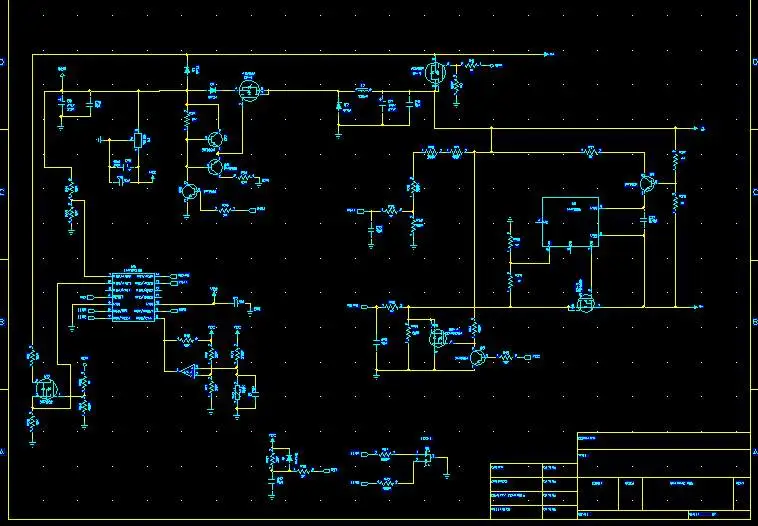

258 6節NIMH充電充電管理
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1620281184408189.jpg');}" onmousewheel="return imgzoom(this);">

46R47 三串鋰充電充電管理
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1620281184409895.jpg');}" onmousewheel="return imgzoom(this);">


下面為硬件線路處理,LED 指示不靈活.

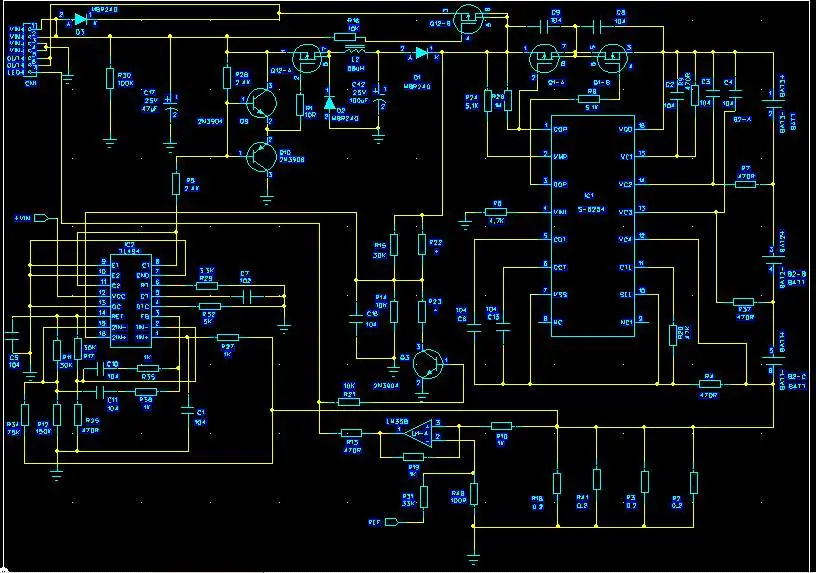

494 三串鋰電充電管理
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1620281184409287.jpg');}" onmousewheel="return imgzoom(this);">
R1124 三串鋰電充電管理
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1620281184409270.jpg');}" onmousewheel="return imgzoom(this);">

好圖,謝謝樓主了．

不錯

是夠“硬”的

好圖,不過這些是否有點煩了?有沒有簡單的?呵呵

不知您說的簡單是什么方面的

主要是成本低點的,用在DVD上這樣的充電管理是否有點高了

Dallas Semiconductor日前推出DS2714,一款標準NiMH電池充電器,可以檢測并防止對堿性原電池、鋰原電池和已損壞的NiMH或NiCd電池進行充電.DS2714設計為使用穩壓的充電電源,可以為1至4節NiMH或NiCd電池充電,包括大多數消費電子中常用的AA或AAA尺寸.

DS2714的充電周期開始時進行預充電條件測試,以防止對深度放電或已損壞的電池進行快速充電.為了保護深度放電的電池,將對其使用較低的速率進行充電,避免損壞電池,并有助于延長壽命.當各電池達到安全門限時,開始快速充電.在快速充電階段,DS2714將檢測出不可充電的、不對稱或已損壞的電池單體.快速充電終止方式為負△V(-V)或零△V(V),之后進入浮充階段,以對電池充分充電.最后,無限期持續的維護狀態用于保證電池完全充滿.

除了檢測不可充電或已損壞的電池外,DS2714還具有其他特性以確保安全和有效的充電操作.在整個充電期間,DS2714持續不斷的檢測單體電壓和溫度,以確保它們在適當?shù)姆秶畠?nèi).只要測量值超出預設門限,則立即停止充電并輸出故障指示.DS2714包含一個可調整的定時器,進一步提高了安全性,提供額外的充電終止方式.另外,四路LED輸出可用于顯示充電狀態和故障情況.

DS2714的典型應用包括:臺式/單機標準NiMH或NiCd充電器,用于數碼照相機、便攜式多媒體播放器和便攜電子游戲機以及玩具.器件提供20引腳TSSOP封裝.器件起價為$1.99 (1000片以上,美國離岸價).

1620281183703728.pdf

我個人覺得用MCU 做充電管理,外圍零件已經很少.
成本已經很低呢.
當然也可用DC-DC IC 直接做,可以比較上面線路.
比較MCU 復雜很多.成本當然會便宜幾毛錢,但控制
就不怎么靈活.優其像移動DVD需要 半電流充電呀,錯誤LED閃
硬件就很難做到

三洋的方案比較經典,如果是四串又要五號七號混合,是比較麻煩的,取不同的電流,7號負極五金要抵到五號,有公司這樣做,三洋不這樣,估計是因?yàn)榭煽啃缘膯栴},
目前關于鎳氫的檢測控制,對應軟件開發已經很成熟了,我說說三洋系列的串并結合的大致情況.
充電電流恒流在1850毫安,因?yàn)樵?制作條件好,這個恒流值在不同充電器上一致性非常好,應該說是最好的,很多公司標稱某個值的充電電流,結果個體差異很大,
外側的電池是可以拆解的串聯(我不知道有沒有相關的專業叫法)只有外側有電池時,充電電流是恒流值,但是暫停了30%的時間,有效充電時間約70%,這樣電流大約1275毫安,而中間一旦加入電池,外側,中間都只有30%充電時間.中間可以充七號電池,五金間加了一個1206的47毫歐電阻,這樣,七號減小到310毫安的充電電流(沒有記錯的話,總電流是50毫歐的取樣電阻,用兩個100毫歐的高精度插件電阻得到)
比較經典的有幾點:
1,電流最大的快充槽,在充電器外側,采用串聯,獨立控制,效率比較高,
2,電源內置,效率高,用兩個10安的貼片整流二極管整流,余量大,發熱低.
3,五號七號電流有區別,可靠,
4,其他硬件統統都比較精致,整體故障率低,
也有不足,
1,只能充兩個七號
2,電路復雜,但是還不能激活0電壓電池(也可能三洋認為這個功能會帶來無窮的麻煩)

我個人認為,三洋的方案應該是再四并的思路,改變過來的.下面以比較經典的兩款充電進行
比較:
規格如下:
M55: 沖5號電池565MA*4;1275MA*2;沖7號電池310MA*2
BQ390: 沖5號電池550MA*4;1100MA*2;沖7號電池430MA*4

比較說明
M55電源恒流計算.
(QUICK通道)充電電流計算
充兩節快充時 采用90%(1275*2)  所快充通道 實恒流為 1275/0.9=1417mA
充四節5號電池565MA*4 ,采用40% 的占空比,  所快充通道 實恒流為 565/0.4=1421mA
叢上面可以大概得出快速通道實際恒流為1420mA

(SLOW通道)充電電流計算
充四節5號電池565MA*4, 采用30% 的占空比,  所慢充通道 實恒流為 565/0.3=1883mA
   充 7號電池為310MA, 采用30% 的占空比,  所慢充通道 實恒流為 310/0.3=1033mA
可以看出充7號電池,檢測電流電阻增大,不需軟件識別.

BQ390電源恒流計算.
充兩節快充時 采用50%(1100*2)  所以快充通道 實恒流為 1100/0.5=2200mA
充四節快充時 采用25%(550*4)   所以快充通道 實恒流為 1100/0.25=2200mA
充 7號電池為采用25%(430MA*4), 所以7電池通道 實恒流為 430/0.25=1720mA

M55 比 bq390 的優勢
叢上面可以看,對2000mA電池
1.充兩節5號時,最快為
            M55 采用1420mA 的電源恒流,充電電流1275 理論充電時間 1.57小時
            BQ390 采用2200mA 的電源恒流,充電電流1100 理論充電時間 1.81小時
單叢上面兩顆充電考慮
采用M55 比較采用 BQ390電源 比較容易處理.其恒流比為 1420/2200=0.645
而且對于電池容量比較小的,M55還可有慢充充電功能.

2.充四節5號時
           M55 最大采用1883mA 的電源恒流,充電電流565 理論充電時間 3.54小時
           BQ390 采用2200mA 的電源恒流,充電電流550 理論充電時間 3.64小時
叢這點也可看出,M55采用小點的恒流比較BQ390充電要快

bq390 比 M55  的優勢
1.充四節7號時(700mA)
          M55 最大采用11033mA 的電源恒流,充電電流310 理論充電時間 2.25小時
          BQ390 采用 1720mA的電源恒流,充電電流430 理論充電時間 1.62小時
BQ 充電7號電池要比M55快,而且最多可以充四節,而m55是多只能充兩節

2.控制線路方式由于M55采用串并方式,所以控制電路會相對復雜而BQ390相對簡單

其優勢要看側重點在哪方面.我個人覺得M55思路很不錯,而bq390就是很通用的方法.

http://www.cnyingji.com/news1.asp?Sendid=261
看看這個,堿性都能充.是真的嗎?有誰用過的?

我以前也做過呀,而且市面上的確有一種可以充電堿性充電器.
其本原理是,用小電流充電,當電壓達到1.6V轉為單切恒壓充電

我現在用的就是串并結合的辦法,本來覺得四串最為方便,但是對五金要求高,即使最好的電鍍,充電器擱置時間長就會降低可靠性,同時,開關電源的電壓也做不了這么寬,采用電感加mos,效率低,發熱大,干擾判斷,
其實55做七號電流小,是設計的問題,目前不太考慮七號電池,55采用的電流值,對三洋自己的七號電池而言,是科學的,七號電池外殼薄,內部隔膜,正負極板都比較緊密,所以不適宜大電流充電,不然,把47毫歐的電阻減小就行,
現在一般開發充電器,不太考慮7號,好多不論七號五號用一個電流,往往還很大,七號電池,曾經因?yàn)閎p機,mp3,一陣陣的火爆,不象五號,一直有比較大的一個量在.

請教一下您,串并結合的方式.是說和三洋的方式一樣嗎?
可以出個方框參考嗎?

你說的恒流值是錯的.

請具體一點,哪處有錯

推薦幾款移動DVD的充電IC, (FS3871D FS3871E-P 可替 EUP8057  EQ2057),
FS3871D FS3871E-P 這兩款I(lǐng)C很好的解決了漏電問題,價格也好!
如需技術資料請聯系我!
張先生  0755-61358292-609  QQ: 578730151
m s n:zzzgggchina@hotmail.com

你自己給出的55的接線圖,其實是三洋四節54,55,56,57,57s,58,60等一系列內置開關電源充電器通用的,如果把串連的定位1和4號(外側)中間兩個并聯定位 2和3號,
除了充7號,瞬間的恒流值是不變的,因?yàn)槎际峭ㄟ^同一個(兩個100毫歐)取樣硬件恒流的 ,
你認為串聯的是40%,實際不是,實際是,一旦2或者3有了電池,1,4和起來當一個并,2,3個一個并,都是30%,而余下的10%,是空隙和檢測時間,沒有電流.
還有,拿一個成品檢測就知道了.

我沒實際測試M55,57等充電波形.
上面分析都通網上"M57測試分析 "得出來,反向驗證得出電流與規格
相一樣,便寫理論理推導過程.
看呢您寫,覺得可能M57測試分析測試分析不準,可否提供測試資料供大家一起分享.

好資料

BQ-320可是俺2003年在一家臺灣廠設計的,鬼子的東東要求還是高.

BQ-390 用三極管來切換來讀不同通道的電壓還是很不錯

好貼.
電池充電設計
baipL5155@163.com

低價的2P2S 充電方案.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1620281186987725.jpg');}" onmousewheel="return imgzoom(this);">
采用單片機控制恒流充電,自動判斷AAA/AA 電池.
帶USB 5.0V 輸出功能.
如果有感興趣可聯系,聯系方式:13510453187 譚生
清晰線路(PDF).
1620281186987907.pdf
