3843反饋回路的請教
本人設計3843開關電源電路,輸入12V,輸出5V,1A.使用光電管反饋時效果比較好,但是使用離線式輔助繞組反饋時,輔助繞組的電壓很高,可以達到20V,但是主輸出電壓僅僅2V,很難提高,請問高手什么原因.原邊8匝,副邊6匝
全部回復(5)
正序查看
倒序查看

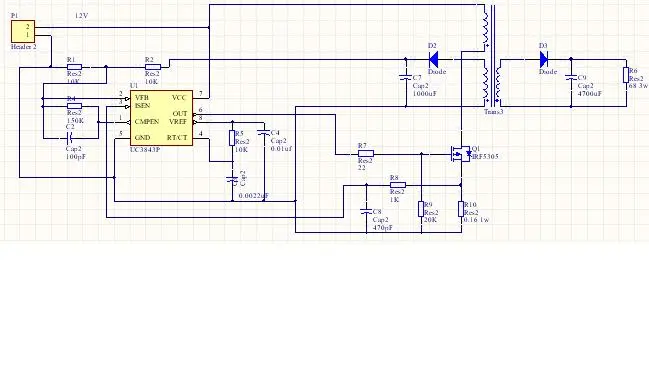

輔助繞組電路圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1754561184403224.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1754561184403224.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@ballone
輔助繞組電路圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/1754561184403224.jpg');}"onmousewheel="returnimgzoom(this);">
按圖看,變壓器的同名端有錯誤,次級的兩組電壓都是正激的電壓,所以電壓不對.最簡單的是把初級反過來接.建議變壓器初級加RCD電路.
