正激變換器問題求助
按照附件中的文章《具有反饋環的脈寬調制開關穩壓電源的計算機仿真》進行了pspice模擬,但一直不理解誤差放大器輸出端穩壓管的作用,按理說穩壓管和環路增益毫不相關,但拿掉穩壓管則沒有輸出,加上則有.而且我在其他開關電源電路中也沒有見到穩壓管,請幫忙解釋一下,多謝了! 1787931184854420.pdf
全部回復(3)
正序查看
倒序查看
電路圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1787931184854547.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1787931184854547.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@msikk

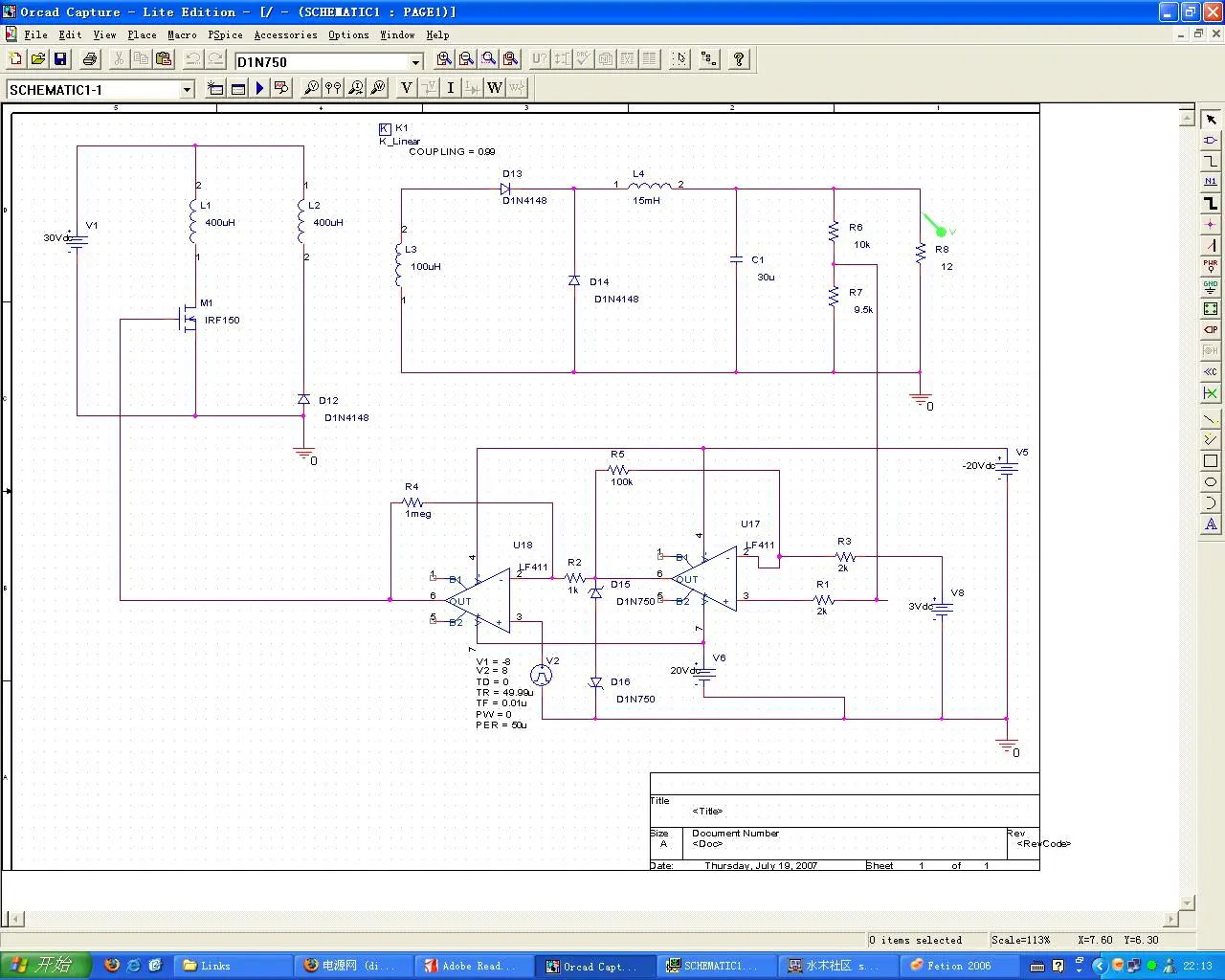

電路圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/1787931184854547.jpg');}"onmousewheel="returnimgzoom(this);">
限幅輸出電壓比較器 輸出為+＿Uz
