在實驗過程中,我將負載減輕也就不會出現振蕩.變壓器是在MOS管關斷的時候?qū)⒛芰總鬏數胶蠹?是否TVS選擇太小會將能量給吃掉?這是我的理解,不知道是不是對的,歡迎權威人士指正!

能告訴我你用的是什么線路嗎?輸出正弦波的波形有沒有?傳上來看看

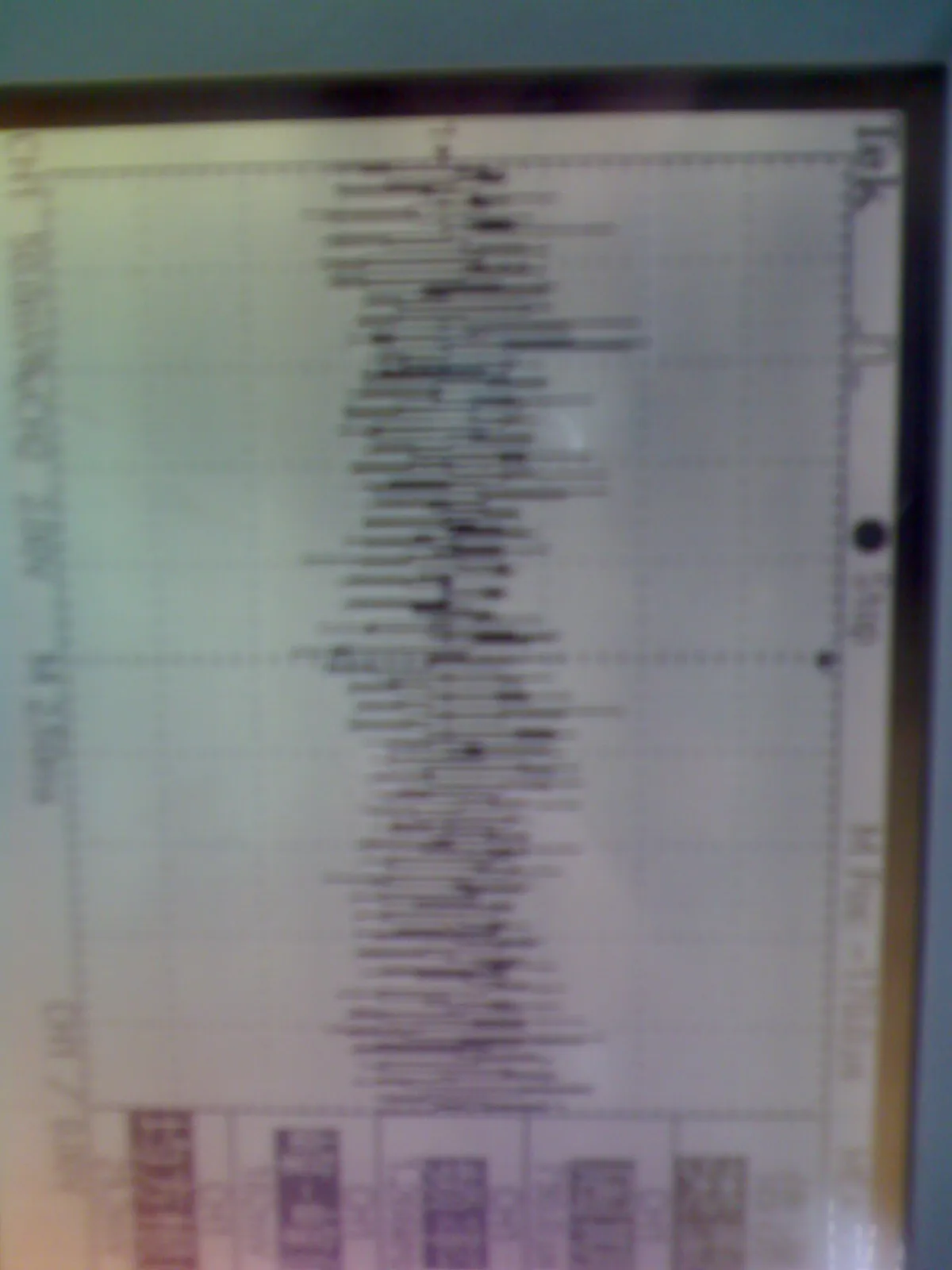

異常的波形如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/506031185506069.jpg');}" onmousewheel="return imgzoom(this);">

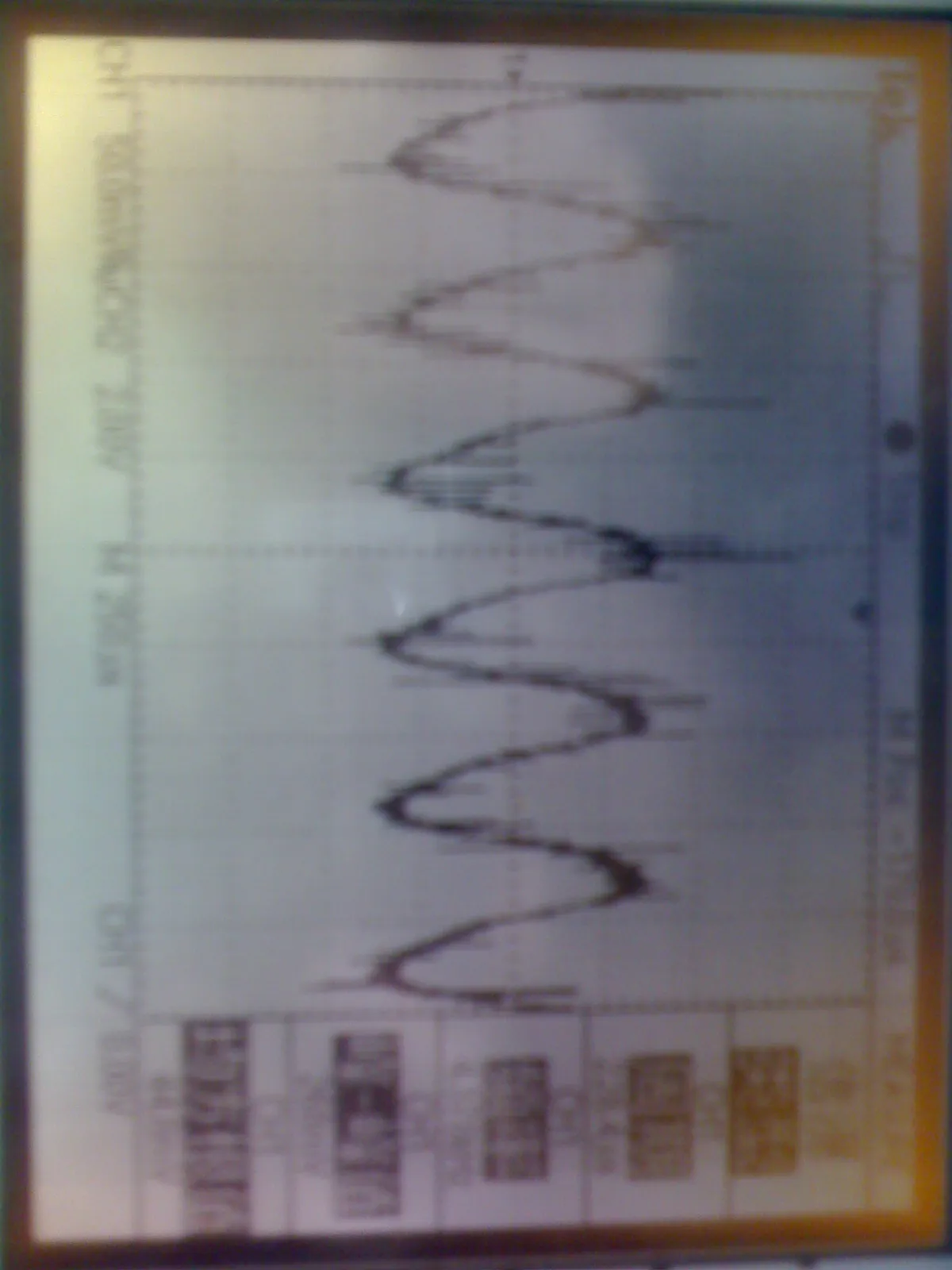

異常的波形展開圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/506031185506662.jpg');}" onmousewheel="return imgzoom(this);">

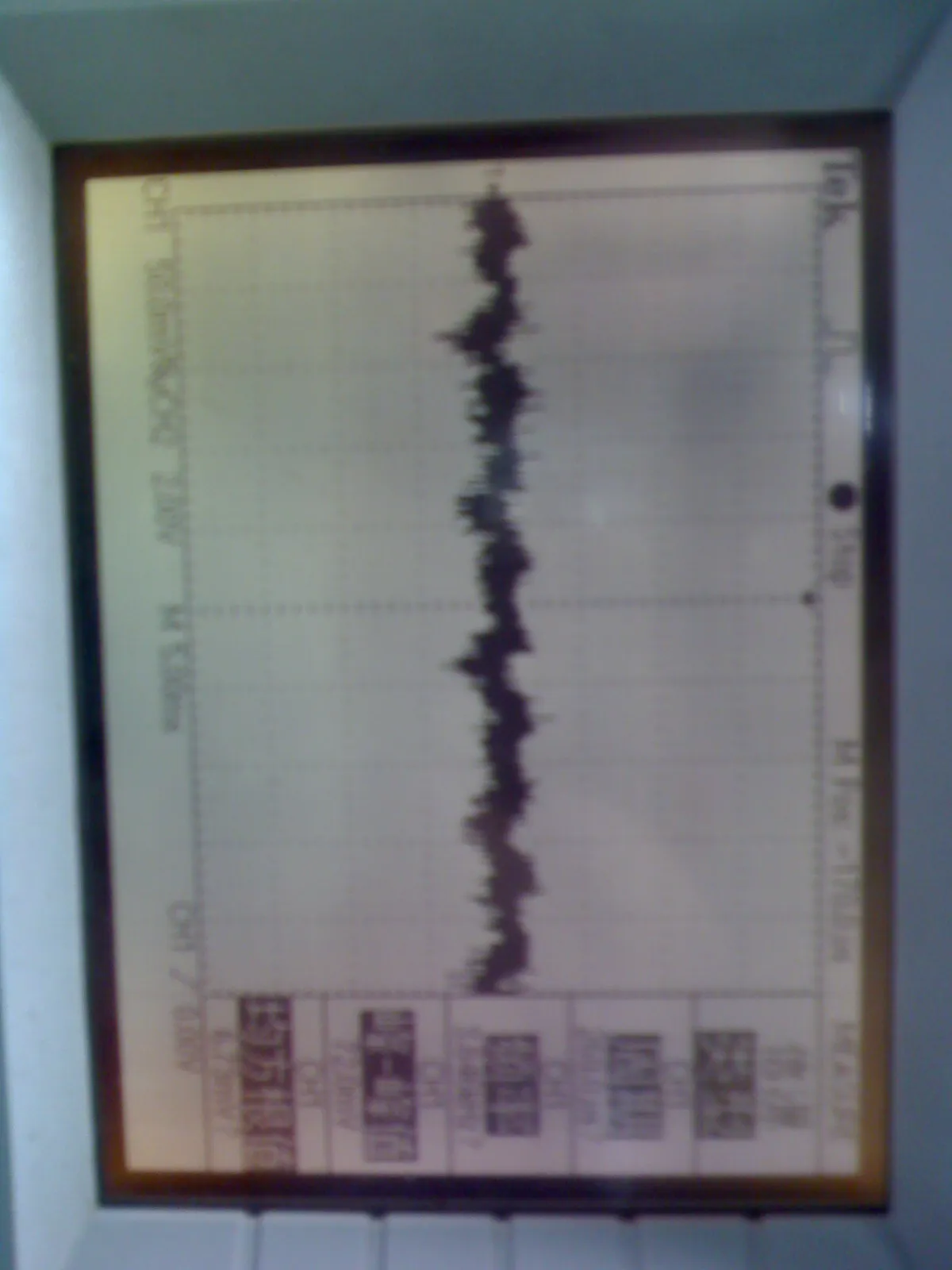

正常的波形如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/506031185506102.jpg');}" onmousewheel="return imgzoom(this);">
部分電路圖如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/506031185506375.bmp');}" onmousewheel="return imgzoom(this);">

異常時輸出波形為正弦振蕩波,幅度為100-500mV,頻率為2-5kHz,每臺各有的差異.

輸入電壓調低有沒有改善?TVS管的電壓不能將反射電壓箝位住,否則會出現功率出不來的情況.如果變壓器設計時,Vor太大則TVS箝壓的可能性比較大.

理論計算的話Vor也才135V啊,就有點搞不明白了
