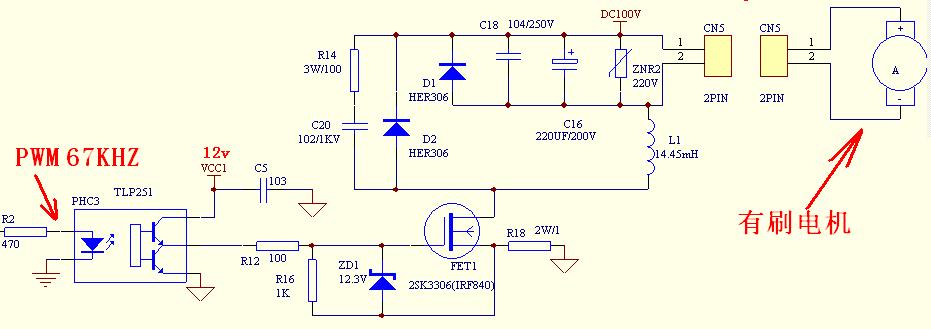

這是有刷電機的單片機調速電路,請幫忙分析一下.

1、圖中L1的作用是什么?如何計算參數?(實驗中去掉L1后,電機的轉矩下降很大,轉速不穩)
2、如何降低場效應管的溫升?
3、PWM(現在用67KHZ)選用多大合適?我曾經將PWM周期降至30KHZ,場效應管溫升反而升高了,何故?
請大家?guī)兔Ψ治鲆幌?謝謝!
全部回復(8)
正序查看
倒序查看
st.you
LV.10
2
2004-12-24 15:00
R12為100R太大了,換小些.VCC1的電容能大些嗎?
0
回復
szxszx
LV.2
3
2004-12-24 15:10
@st.you
R12為100R太大了,換小些.VCC1的電容能大些嗎?
謝謝!
您的意思是減少R2可以減少場效應管的損耗,對嗎?
0
回復
st.you
LV.10
4
2004-12-24 15:27
@szxszx
謝謝!您的意思是減少R2可以減少場效應管的損耗,對嗎?
是的.
0
回復
szxszx
LV.2
5
2004-12-24 16:32
我的理解是:
L1為蓄能電感,FET1截止時由L1通過D2繼續向負載供電,使負載得到平滑的直流,從而使電機轉速得以穩定.
但是L1的參數如何選擇?請解釋.
0
回復
abccba
LV.9
6
2004-12-25 11:55
去掉L1時,C16、C18有沒有去掉?
覺著只保留D1也可以實現關斷期間的電機繞組續流.
而且感覺沒有必要使用那么高耐壓的MOS.
當然,與上圖電路相比,電機引線有電流脈動,會增加輻射,使用雙絞線應該可以搞定吧.
0
回復
大力神
LV.7
7
2004-12-25 15:15
L1時續流電感,R12改為47.
0
回復
szxszx
LV.2
8
2004-12-27 09:38
@大力神
L1時續流電感,R12改為47.
電阻已經換了,發熱仍然較嚴重.
0
回復
大力神
LV.7
9
2004-12-27 10:09
@szxszx
電阻已經換了,發熱仍然較嚴重.
你看看管子的門極驅動波形是不是方波,你管子發熱可能是驅動波形不好,那就去找影響波形的原因了
