整流電路的問題,大家?guī)臀铱纯词巧秵栴}?
一個全橋整流電路,如附件,Max845是一個變壓器驅動,這個整流電路理論上整除的電壓應該是接近10V的樣子,可是我整出來的電壓是4V.而且再空載情況下應該是沒有電流的吧?我測了一下付邊上的電流,還蠻大. 1857911185357141.doc
全部回復(4)
正序查看
倒序查看
@秋天的樹

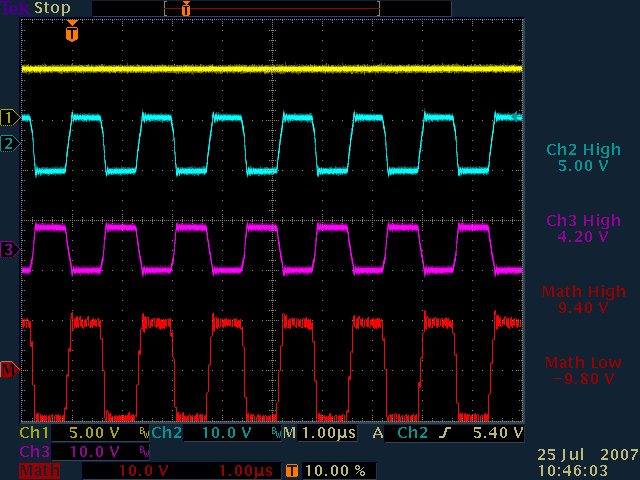

變壓器付邊上兩個端子的對地電壓波形見圖1的通道2,3,math是變壓器付邊上的壓降,是10到-10之間的方波.
圖1
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1857911185354067.bmp');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1857911185354067.bmp');}" onmousewheel="return imgzoom(this);"> 0
回復
@秋天的樹
圖1[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/1857911185354067.bmp');}"onmousewheel="returnimgzoom(this);">

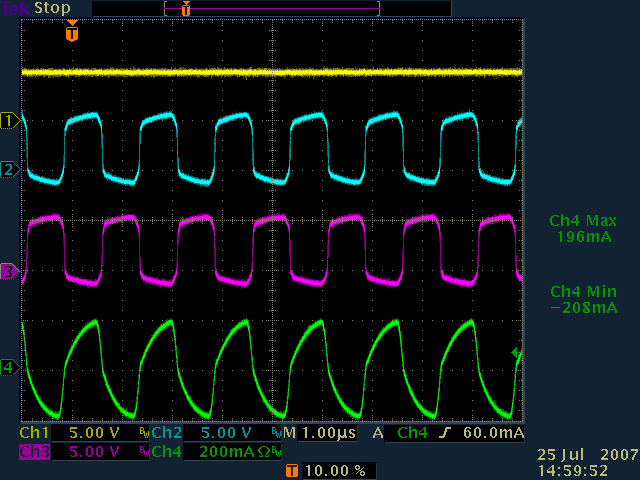

當我接上整理電路后,變壓器付邊上的電壓就變了:(將近減少了一半,結果電容上得到的電壓只有4V.通道2,3是兩個端子的對地電壓,通道4是變壓器付邊上的電流
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1857911185354243.bmp');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1857911185354243.bmp');}" onmousewheel="return imgzoom(this);"> 0
回復
@秋天的樹
當我接上整理電路后,變壓器付邊上的電壓就變了:(將近減少了一半,結果電容上得到的電壓只有4V.通道2,3是兩個端子的對地電壓,通道4是變壓器付邊上的電流[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/1857911185354243.bmp');}"onmousewheel="returnimgzoom(this);">

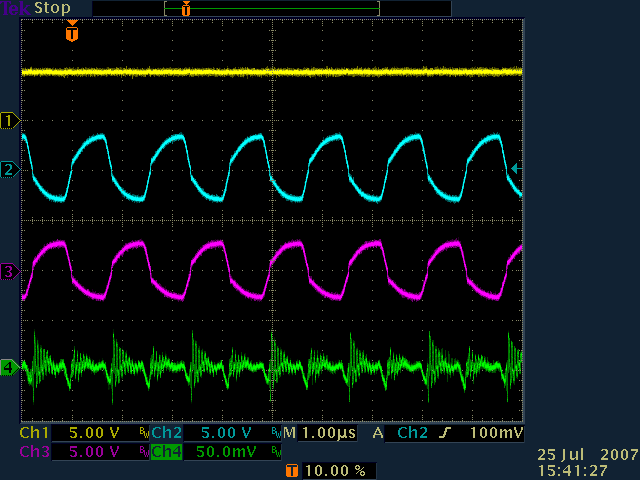

我把電容給短接了,測得波形,通道2,3是兩個端子的對地電壓波形,通道4就是短到地的Vout
這時候兩個端子的壓降比不接整流電路的時候減了很多,正常的波型我覺得應該兩個端子的對地電壓直接拉地了吧吧,可是我測得得波形不是的.見圖三
是二極管的問題?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1857911185354559.bmp');}" onmousewheel="return imgzoom(this);">
這時候兩個端子的壓降比不接整流電路的時候減了很多,正常的波型我覺得應該兩個端子的對地電壓直接拉地了吧吧,可是我測得得波形不是的.見圖三
是二極管的問題?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1857911185354559.bmp');}" onmousewheel="return imgzoom(this);"> 0
