電路簡單 R200 C0.15 三極管MJ11032*2 也可以換場管  L1 2*8T L2 200T 短路自動停振500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1365671185648678.bmp');}" onmousewheel="return imgzoom(this);">

用多大的磁心,4個電阻都是R200嗎?頻率多少?

此電路負載短路自動停振的決竅,在于基極反饋回路使用了隔直電容,不振蕩時,基極直流偏置電流也為零.
但“基-射”極之間接的兩只反向保護兼放電二極管可是把雙刃劍哦,當電源極性不慎接反時,注意會立即燒斷功率管基極內部連線;不相信可試下,不過MJ11032大功率達林頓管可很貴的呀,還是別試了.
若說錯了,請指正.

正確
因?yàn)镸J11032里面本身集-射極間反向并接了個二極管．電源反接就會燒管 所以我在輸入端加了個繼電器保護
其實也不貴地灘貨才10rmb 拆機的 放大倍數和電流可是一流的

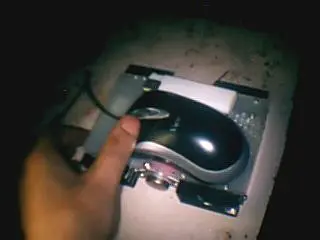

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1365671185736904.bmp');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1365671185738683.jpg');}" onmousewheel="return imgzoom(this);">
加個后極當魚機正合適 不減了

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1365671185745624.bmp');}" onmousewheel="return imgzoom(this);">
這種后及能不能關斷的 如果可以的話就可以減小線經,電容和發熱量

好圖回家做一個 不知空載電流大不大

MJ11032:N-DARL 120V 50A 300W,放大倍數很高,是優秀的金封(TO-3)大功率三極管.老式的工頻UPS上也常能見到,有時500VA的UPS就只用了一對.
與其互補配對管是MJ11033:P-DARL 120V 50A 300W.
MJ11032與MJ11033互補配對管,在音響界也很著名,可用來做大功率后級放大器.全新的經過精密測試挑選的互補配對管很貴的.

這線路可以用場效應管????第一次聽說!場效應管能起振??在這電路中能工作?樓主yoyoun你回答??

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1365671186404936.jpg');}" onmousewheel="return imgzoom(this);">
加幾個元件 這是個示意圖 參數不對的

樓主你有參數對的圖嗎?對這圖我感興趣(用場效應管)我qq630281106謝謝!

效率怎么樣?空栽電流是不是500MA以上呢?

效率還不知道呢?沒人試過用場效應管安裝這線路!我也想看結果!這線路成功的話是個好線路圖!功率大!效率高!簡單!成本低!

關注中

yoyoun 你好  這么忙嗎?我都等了好幾天了你還不回復．

有問題加我QQ594885529 148100679

最近在搞高頻逆變焊機

yoyoun 朋友你好,幾個電阻都是一樣大的嗎?

用場效應管做空載電流應很少,幾乎測不到!如果有幾安的空載電流的話,說明電路有問題呀,發熱快,甚至燒管!

如果用場效應管的話,就必需改變電路結構,因?yàn)閳?chǎng)效應管適合高頻電路,效率很高.

大哥這個圖光接個繼電器就可以了嗎,我好像接過這個電路沒成功,能指點一下嗎,我沒接二級管

師兄,請問用IRF640和SF9530可以做魚機嗎?可以做到好多W?

有二極管``接反了不是等于沒接嗎`?```

這個圖是用什么軟的畫的,我也想畫,但我是新人,不知用什么軟件畫

你的逆變電路上的二級管是什么型號,期待中
