真是高手!!
您是如何建模與分析的,可以指導一下嗎? 感激不盡.

看你圖上3842是用的電流控制方式，為何幅頻特性是這樣？應該不對吧！

TINYHE老哥，久違了。
現在在那里？想切磋一下。

樓主用的是9.2的版本嗎，我怎么找不到3842這個片子

是不對,我對模型做了修改.

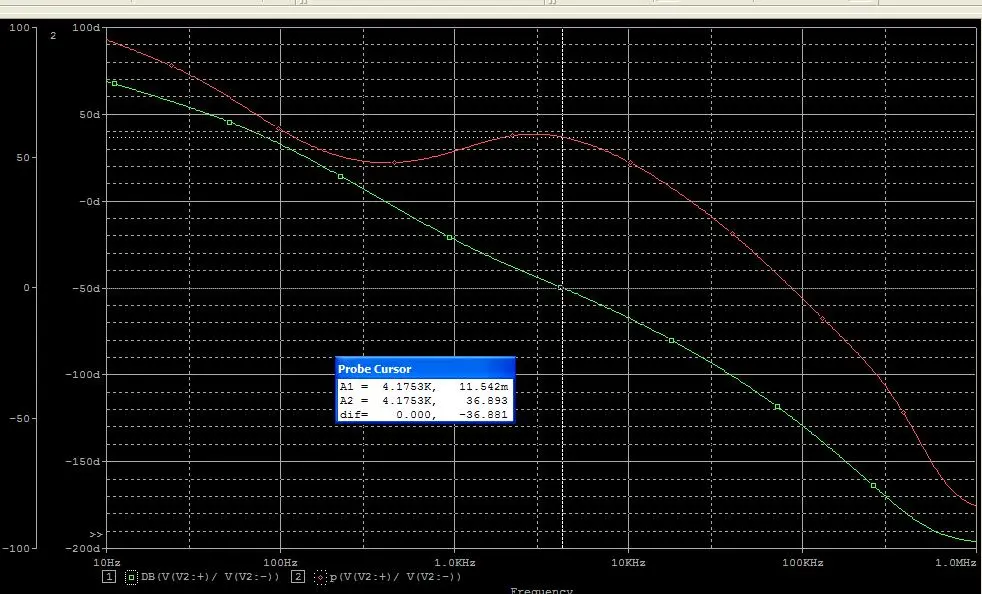

這是仿真的波特圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/25/1105238791.jpg');}" onmousewheel="return imgzoom(this);">

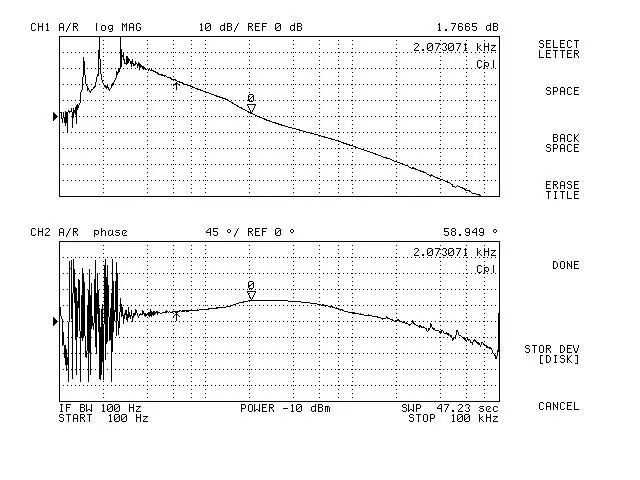

這個是實測圖
1105238817.tif
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/25/1105238957.jpg');}" onmousewheel="return imgzoom(this);">

這段時間有點忙啊.春節了,回家不.

有這個模型,在 \ADVANLS\CONTROLLER 中,但我不知道是不是可用.

其實很容易的,若想做小信號分析,先要建好小信號等效模型,然好用仿真軟件分析,這些軟件就多啦(PSPICE,SABER,MATLAB等),至于寫PSPICE的模型,我在以前的帖子說過的,你找找看.

高手，我也想做3842方面的PSICE仿真，但不知為何，在我使用激勵源是，激勵源的幅度總是為零，我不得其解，不知高手能否指點一下，謝謝!我用的是9.23，是在此下載的，也用過10.0，但問題一樣。

春節不回家了，哎。。
我有個3843做準諧振的方案，呵呵，想和你切磋一下。

老大能把3842的仿真模型傳給我試試嗎？不勝感謝！?。∥业腅MAIL：hh75816@zj.com

不好意思，還是沒有找到

附件我做的ORCAD仿真文件,有興趣的可以看看
1105890619.rar

激勵源有很多,你用的是哪一個,有些是頻域的,有些是時域的.

這些與版本關系都不大的.在安裝目錄下有一個目錄是放器件庫,其中有一個 PSPICE,PSPICE庫就在這里,里面還有一個子目錄,ADVANLS,其中有一個文件CONTROLLER.OLB,3842就在這兒.應該是叫UC3842吧.

好啊,我還沒做過諧振的呢.

現在還沒仿真出來，僅僅能動，輸出沒建立起來。
修改后于你分享。

請問仿真buck時的mosfet你為什么不用公司網站上下載的model,
我用下載的model仿真，總是遇到不收斂的問題，是不是model不對。

謝謝老大了，我回去試試?。?！有問題再請教！

我用的激勵源是在SOURCE中的VSIN，或VAC，我想這應該是對的吧，可就是仿真不了，望高手指點!!!

====還是沒有找到uc3842，我找不到你說的advanls目錄，能否寫的再詳細點。謝謝！

老大，好象你沒有給我3842的PSPICE的模型文件嗎？能不能也給我啊，否則好象是不能仿真的。

等你好消息

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/25/1107053242.jpg');}" onmousewheel="return imgzoom(this);">

把你的圖貼上來看看

不知你說的mosfet的model是什么類型的？我這里用的等效model，參考的TI的三端等效模型。

有啊，MYLIB.OLB,和MYLIB.LIB就是啊

謝謝tinghe的答復，可用edit psice model命令不能打開它，而出現提示：‘Mylib don't cotain any model',是不是沒有l(wèi)ib model還是要其它軟件才能打開的？煩請告知！另外有關建模的資料能瑣也能提供一點的！

另外在用您所給的仿真圖進行仿真時，出現的錯誤提示：PWM3842和PWMBCK兩元件undefined

這個問題解決了，是激勵源用得不合適所致，讓ting費心了，謝謝！?。?/div>
