誰能幫幫忙?540老燒

這個不是電源問題,大蝦們請包含,
P1_5接cpu的I/O口,控制F540NS(Q4  K2789);E1+是31v;P1接電磁鐵的一個腳,電磁鐵的另一個腳接E1+;電磁鐵工作時P1點的電壓給拉高,通過ZNR3和R88將電壓拉回E1+
P1點工作電流為5A,工作電壓平均為31V,峰值電壓(脈沖電壓)90v
不知道為什么,F540NS(Q4  K2789)用的時間長了會有比較大的幾率會燒,各位大蝦有沒有什么建議,提一提小弟,電路在哪個環節出了問題,或須不須要修改電路圖,須不須要修改保護?
全部回復(14)
正序查看
倒序查看
2007-07-31 15:05
沒有圖,不好說
0
回復
00848859
LV.4
3
2007-07-31 16:24
@jackychen1979
沒有圖,不好說

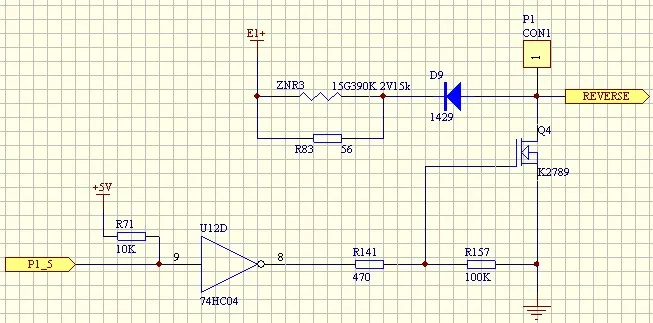

奇怪,應該是傳了圖的,在來一次500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/808711185870246.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
2007-07-31 18:21
@00848859
奇怪,應該是傳了圖的,在來一次[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/808711185870246.jpg');}"onmousewheel="returnimgzoom(this);">
1,K2789耐壓是幾伏?電流多大?
2,電磁鐵用幾伏供電?
0
回復
00848859
LV.4
5
2007-08-08 15:59
@liangshiqiang
1,K2789耐壓是幾伏?電流多大?2,電磁鐵用幾伏供電?
謝謝各位了,
前幾天出差沒有上網,
1,K2789已經換成F540NS,漏極到源極耐壓100v,MAX電流33A,下面有質料
2,電磁鐵供電用E1+供電,也就是36v
我已經查出原因了,應該是脈沖電壓太大,有時高到96v,應該是因?yàn)檫@樣子燒掉的,
我試著在FS540NS的漏極和源極間加了一個224的CBB電容,脈沖電壓降到了90v,但放電很慢,大家有沒有什么辦法降低脈沖電壓

808711186559420.pdf
0
回復
zhb921330
LV.4
6
2007-08-08 21:56
@00848859
謝謝各位了,前幾天出差沒有上網,1,K2789已經換成F540NS,漏極到源極耐壓100v,MAX電流33A,下面有質料2,電磁鐵供電用E1+供電,也就是36v我已經查出原因了,應該是脈沖電壓太大,有時高到96v,應該是因?yàn)檫@樣子燒掉的,我試著在FS540NS的漏極和源極間加了一個224的CBB電容,脈沖電壓降到了90v,但放電很慢,大家有沒有什么辦法降低脈沖電壓808711186559420.pdf
調整R141和R157的阻值試試.
0
回復
00848859
LV.4
7
2007-08-09 09:18
@zhb921330
調整R141和R157的阻值試試.
有沒有什么理由?
0
回復
00848859
LV.4
8
2007-08-11 14:05
@zhb921330
調整R141和R157的阻值試試.
R141和R157應該不關事吧,
大家是怎么樣降低尖鋒電壓的?
0
回復
zhb921330
LV.4
9
2007-08-11 21:26
@00848859
R141和R157應該不關事吧,大家是怎么樣降低尖鋒電壓的?
一般是在D9前和E1間接RC吸收回路,來減小尖峰.
0
回復
00848859
LV.4
10
2007-08-13 10:08
@zhb921330
一般是在D9前和E1間接RC吸收回路,來減小尖峰.
RC吸收回路的值應該怎么樣算?
0
回復
tanguojian
LV.5
11
2007-08-14 05:11
@00848859
奇怪,應該是傳了圖的,在來一次[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/808711185870246.jpg');}"onmousewheel="returnimgzoom(this);">
可能是K2789的柵極加到5V時還沒有飽和吧
0
回復
tanguojian
LV.5
12
2007-08-14 05:18
@tanguojian
可能是K2789的柵極加到5V時還沒有飽和吧
沒往下看,汗.....

不知道這位老兄說的慢是什么概念?
是不是電磁鐵的電感量比較大?導致電感上電流下降的比較慢?
0
回復
zhb921330
LV.4
13
2007-08-18 14:08
@00848859
RC吸收回路的值應該怎么樣算?
http://bbs.dianyuan.com/topic/28860
0
回復
zhb921330
LV.4
14
2007-08-18 14:14
@00848859
RC吸收回路的值應該怎么樣算?
http://bbs.dianyuan.com/topic/27030
0
回復
00848859
LV.4
15
2007-08-23 15:01
@zhb921330
http://bbs.dianyuan.com/topic/27030
謝謝了,我將R83改成10R電壓就降下來了,現在在等待測試結果
