異樣的拓?fù)?請教150W電機電源.
如題,圖在下貼.
全部回復(7)
正序查看
倒序查看
前兩天接到朋友一個案子,叫我?guī)退牧茧娫?原電源為150W自動門電機電源.他原COPY別人成熟產品,但發現功率不夠.重新整理后原理圖見下圖,電源管理芯片為TL494.開關頻率為50KHZ.主變壓器為EI40.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1278631185856869.bmp');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1278631185856869.bmp');}" onmousewheel="return imgzoom(this);"> 0
回復
@xy_k8299
前兩天接到朋友一個案子,叫我?guī)退牧茧娫?原電源為150W自動門電機電源.他原COPY別人成熟產品,但發現功率不夠.重新整理后原理圖見下圖,電源管理芯片為TL494.開關頻率為50KHZ.主變壓器為EI40.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/1278631185856869.bmp');}"onmousewheel="returnimgzoom(this);">
控制部分沒問題,我將原來的RJ電阻改合適以后功率已經達到150W MAX現在的問題是,主變壓器T1初級繞組為什么要從串聯電容(原考慮110V時用倍壓整流)中間處取值過來,這樣做有什么好處?為什么不用獨立小電源供電(其實本人覺得這樣做使得電路結構太過于臃腫)雖然問題是解決了,但不明不白總覺得不好,才疏學淺,望各路英雄出手相救.
0
回復
@xy_k8299
控制部分沒問題,我將原來的RJ電阻改合適以后功率已經達到150WMAX現在的問題是,主變壓器T1初級繞組為什么要從串聯電容(原考慮110V時用倍壓整流)中間處取值過來,這樣做有什么好處?為什么不用獨立小電源供電(其實本人覺得這樣做使得電路結構太過于臃腫)雖然問題是解決了,但不明不白總覺得不好,才疏學淺,望各路英雄出手相救.
這就是最常見的TL494的自激啟動半橋電路,沒有什么異樣的,兩個管子交替工作,變壓器工作在1/2電源電壓里,上管導通時,C17上的電流通過正極->Q5的C->Q5的E->推動變壓器的8腳->推動變壓器的10腳->主變壓器8腳->主變壓器9腳->偶合電容C15->C17上的負極.下管工作時線路流程相反,C17變C28,Q5變Q4.
0
回復
@xy_k8299
控制部分沒問題,我將原來的RJ電阻改合適以后功率已經達到150WMAX現在的問題是,主變壓器T1初級繞組為什么要從串聯電容(原考慮110V時用倍壓整流)中間處取值過來,這樣做有什么好處?為什么不用獨立小電源供電(其實本人覺得這樣做使得電路結構太過于臃腫)雖然問題是解決了,但不明不白總覺得不好,才疏學淺,望各路英雄出手相救.
開關管肯定要接到電源端的,而C15不論接到電源,地,還是中間都能正常工作,而接到中間的好處是降低C15上的直流壓降,要比接到地或是電源少半個電源電壓.
0
回復
@qs7785yj
這就是最常見的TL494的自激啟動半橋電路,沒有什么異樣的,兩個管子交替工作,變壓器工作在1/2電源電壓里,上管導通時,C17上的電流通過正極->Q5的C->Q5的E->推動變壓器的8腳->推動變壓器的10腳->主變壓器8腳->主變壓器9腳->偶合電容C15->C17上的負極.下管工作時線路流程相反,C17變C28,Q5變Q4.
以前沒用過這種拓?fù)?讓老兄見笑了.多謝指點,再麻煩你一下,一般像這種494的自激啟動半橋電路有什么優點,比如可使Q4\Q5耐壓低外,還有沒有其他方面的特別之處.一般這種用法在哪方面的電源里面常見.感謝你的再次.
0
回復
@李紹波
開關管肯定要接到電源端的,而C15不論接到電源,地,還是中間都能正常工作,而接到中間的好處是降低C15上的直流壓降,要比接到地或是電源少半個電源電壓.

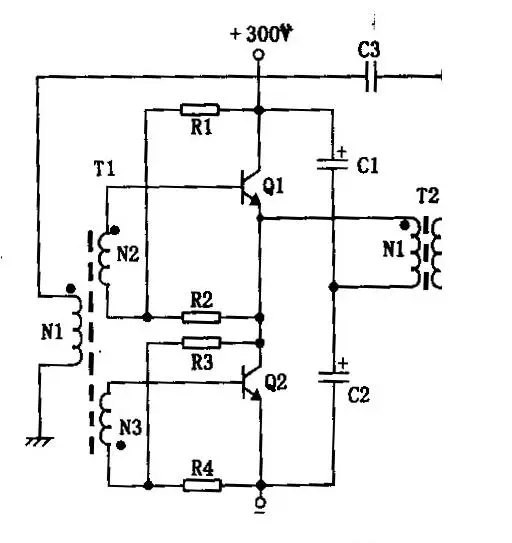

把主路變這樣就容易看多了,謝了.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1278631185935517.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1278631185935517.jpg');}" onmousewheel="return imgzoom(this);"> 0
