把示波器AC線改為2PIN的就不會了!

隔離一下 電源也是可以防止的.

謝謝各位的幫助.

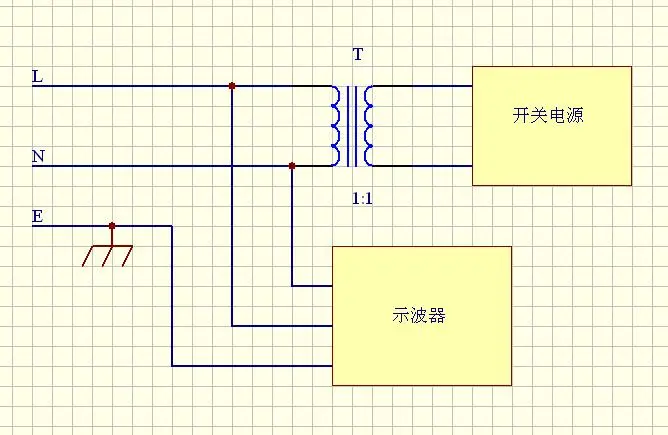

請大家看看,我這樣的接法可以嗎?應該不會燒壞示波器吧?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1870241186493735.jpg');}" onmousewheel="return imgzoom(this);">

不會

我也有點不明白
不是說測試交流端把示波器的電源線的地線拔掉嗎?
上圖不是連接了地線??
還有這樣做的原理我也沒搞清楚

-最好把SMPS部分的熱地部分與示波器連接,就可以放心測試了.
-示波器使用3響插頭,對示波器有很好的保護作用,但是對被測電路的敏感器件有損害.
-以上不知道對不對?

但是圖上的開關電源輸入的是隔離的220V電壓,所以對示波器是沒有影響的

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1870241186552999.jpg');}" onmousewheel="return imgzoom(this);">

不知這個怎么解釋啊?另外"SMPS"又是什么意思呢?

大哥,SMPS是指電源啊!其實一般示波器是3PIN AC輸入的,你換成2PIN的就不會了,怎么測都不會,也就是說把地線去掉就好

我經常測試,沒有壞過一臺,你設置操作得當就不會壞.

示波器不接地就OK了.

能不能講講示波器接地為什么容易燒壞
我一直沒搞清楚具體原因,只知道在這么做

示波器要隔離的呀!

燒表筆.

是接地線的表筆

用普通無源探頭來觀察主電路波形確實要非常小心.我的實驗室的師弟曾經因?yàn)闇y(cè)量一個小小的TOP222上的波形,將示波器通訊接口燒壞,還將與示波器通訊口連接的計算機主板燒壞.師弟覺得很費解,他說示波器是用了隔離變壓器的呀,沒有接地呀!我給他一查,原來計算機的電源是接地的.這樣,實際上是探頭、示波器、計算機三樣?xùn)|西是共地的,而且最終是通過計算機入地的,當不小心將探頭地碰到MOSFET 的D極時,高壓就通過探頭、示波器、示波器與計算機間的串口通訊線、計算機、計算機電源地線,最終對地短路,燒了一大片.

如果將示波器完全懸浮當然不會燒了,但是嚴格來講,將示波器不接地去測量高壓電是不規范的,對人身和設備存在潛在的危險,也會影響測試精度.

工欲善其事,必先利其器!

主電路、開關管波形測試用CIP8108高壓隔離探頭是最合適的了.

CIP8108高壓隔離探頭輸入/輸出間完全電氣隔離,衰減比分1000X和100X兩當,最大輸入電壓1500V,帶寬DC-80MHz.它可以使您的主電路測試非常安全、方便.從此根本不再需要考慮示波器接地短路問題、通道間共地短路問題、探頭地線帶高壓等等問題了.

在 www.cheele.cn 有更多詳細信息,歡迎大家去瀏覽.

下圖中的波形,藍色波形是由CIP8108高壓隔離探頭測得,黃色波形是由泰克P6139A 500MHz 10×無源探頭測得.使用的示波器是泰克TDS3032.即使CIP8108衰減比為1000:1,并且信號經過了復雜的寬帶隔離電路處理,其輸出波形質量仍可與10:1無源探頭的波形媲美.左圖為一個反激開關電源MOSFET漏源極間電壓波形,右圖為一個H橋產生的100kHz方波波形.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1936151186754893.gif');}" onmousewheel="return imgzoom(this);">

無源探頭是不是就是普通的那重探頭啊???
你那種隔離的貴嗎?
還有示波器地線不接,具體有什么壞處

問:無源探頭是不是就是普通的那重探頭啊???
答:無源探頭就是常見的探頭,前面一個鉤子,中間一個同軸電纜,輸出是BNC插頭.常見10X無源探頭,內部串了一個10M的電阻,因?yàn)槭静ㄆ鞯妮斎腚娮柰ǔＪ?M,所以分壓比剛好是10:1.顯然如果是100X的探頭,探頭內部穿的電阻就是100M.為了補償高頻,需要在探頭內部電阻上并聯一個小電容,這個小電容可以讓你調節的,從而調節探頭的方波響應.

這種探頭,10M電阻是串在探頭信號線上,而探頭地線是直通的.當無源探頭接在示波器上后,前面的鱷魚夾和示波器地是直通的,和示波器電源插頭上的地線也是直通的.如果你的電源插座接地,當你將探頭鱷魚夾接到高壓電,就對地短路了.

問:還有示波器地線不接,具體有什么壞處
答:如果示波器不接地,就不會有前面的對地短路問題.但是,如果示波器不接地,因該時刻注意將探頭鱷魚夾夾在被測電路的地電位.如果夾在高壓電位,比如測上橋臂開關的波形,整個示波器的地就是高壓,此時嚴禁碰觸示波器的導電部分,否則會造成人身觸電事故.這是潛在危險之一.這種做法就是所謂的浮地測量,通常的示波器是為有明確地電位的測量而設計的,浮地測量會導致測量不準確,嚴重時,如果浮地電壓較高,dv/dt太大,可能會損壞示波器.這是也潛在危險之一.示波器的說明書上都明確禁止不接地測量.

以前我們的示波器通訊模塊打壞了,還在保修期,寄到上海泰克維修中心,后來打電話過來說,經技術人員檢查,屬于人為損壞,要收費3250元,相當于買個新的價格.退回來的時候,里面有一張紙,上面寫著,經查是由于用普通無源探頭進行浮地測量造成,屬于人為損壞.

再進一步的看,如果示波器不接地,雖然即使鱷魚夾接在高壓點也不會對地短路.但是,示波器對地還是有很大的電容,示波器內部開關電源與電網間也有電容,最終是鱷魚夾這一點對地有很大電容,把鱷魚夾接到被測電路,如果是電路的地,不要緊,如果是其他高壓節點,就相當于在這一點接了個大電容,對電路有很大的影響.

綜合來看,用普通無源探頭進行浮地測量存在安全隱患及影造成測量誤差.

問:你那種隔離的貴嗎?
答:我原來也是搞電力電子研究的,悶著頭搞電路調試的時候,心思都在電路問題上,而不在安全問題上了,尤其是要反復變換測量點時,用無源探頭難免出現誤接高壓,甚至人手誤碰高壓而麻電的情況.心里就想,要是有一種隔離探頭就好了.現在好了,國內終于有了CIP8108高壓隔離探頭,從此不用再考慮上面的各種問題了.

隔離探頭比現在市面上的差分探頭要難做得多,性能也要提高很多,但是CIP8108高壓隔離探頭已經完全國產化,價格還是很低的,比同電壓同帶寬的差分探頭還要低,是目前性價比最高的高壓探頭了.

我們希望CIP8108高壓隔離探頭能幫助廣大電源工程師提高測試的安全性、方便性及工作效率,能讓電源工程師們把精力集中在解決電路問題、改善電路性能上,而不用再在每次夾示波器探頭時都小心翼翼,提心吊膽.
www.cheele.cn

能否點評一下采用下圖這種連接方式時,測量的安全性和準確度.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1870241186825881.jpg');}" onmousewheel="return imgzoom(this);">

在電源輸入端用隔離變壓器也行的,不過最好是把示波器的地線剪掉

采用這種這種連接方式時,測量的安全性和準確度都沒有問題,如果是檢測大功率開關電源,隔離變壓器的功率就要足夠大.

謝謝各位的幫助,已經按照?qǐng)D示的連接方法測試過了,設備和人員都很安全.正如樓上那位大俠說的,對于大功率的電源需配用大功率的隔離變壓器才行.

  見下圖:
  示波器電源接線如上面部分,零、火線經變壓器隔離,地線與機殼相連,探頭接地線也與機殼相連,所以探頭接地線與電源地線是相通的.
  開關電源熱地與火線只隔個整流二極管,示波器探頭地線與開關電源熱地相連時,火線經整流二極管與示波器電源地線相連.如果示波器電源地線與大地相連,就會短路燒毀整流二極管,見紅線示意.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/228651187171583.jpg');}" onmousewheel="return imgzoom(this);">
  要防止這樣的事情發生,要么示波器電源地線不接大地,也不能接零線,要么開關電源用變壓器隔離.
  在探頭接地線處隔離也行,這就要用專用探頭.
  一個原則,只要斷開紅線示意的通路就行.

看了上面的圖,我是不是可以這樣了解
示波器的地線接了大地,如果地線夾子不小心碰到高壓部分
就會形成一個短路的回路,燒毀示波器?
那如果把示波器的地線去掉了,但他的金屬表面接地的話,是不是會發生一樣的情況?

示波器的地線接了大地,如果地線夾子不小心碰到高壓部分
就會形成一個短路的回路,燒毀示波器?
  --不是燒毀示波器,而是燒毀碰到的高壓部分.因?yàn)榈鼐€夾子與示波器機殼相連,高壓直接通過機殼入地,不經過示波器內部電路.

那如果把示波器的地線去掉了,但他的金屬表面接地的話,是不是會發生一樣的情況?
  --同上,電源地線接地就是示波器金屬表面接地.

使用CIP8108高壓隔離探頭后,上面的問題就都解決了啊!它是真正隔離的,既安全,又方便.
CIP8108高壓隔離探頭原理簡圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1936151186981239.gif');}" onmousewheel="return imgzoom(this);">
www.cheele.cn

關注

你這個CIP8108隔離探頭
帶寬多少?
輸入共模和差模電壓分別能達到多少?

可以把圖中開關電源和示波器的位置換換,這樣即使測大功率的電源也不會有問題了.
