上面再加一層,共四付.我以前買不到大磁芯就是這樣組合的的

可以做多少W

我當時全橋做了3KW.

你說的3千瓦是不是單層做的 能發個電路圖和繞制數據來嗎

雙曾四付磁芯.

很好,就是這樣.xzszrs兄說得好,用兩副或者四副,方柱做中柱,就拼成了EE型;若用三副么,可用圓柱做中柱,從軸向看就是“丫”字型.五副以上單數就不好組合成其他形狀了,只能用偶數副疊層疊加成EE型(實際就是增加磁芯厚度),不然中心磁柱會有很大的空心,既費漆包線,磁路性能也達不到最佳狀態.

用兩副,方柱做中柱,拼成單層EE型,如樓主第1帖貼圖,做1KW應該問題不大吧.

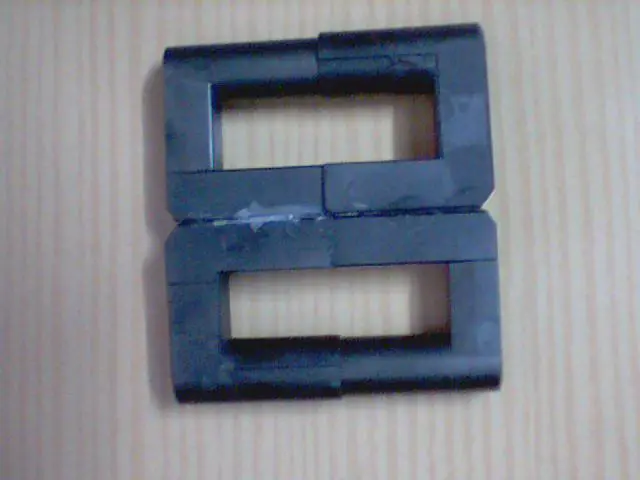

蝦鬼兄,從你的第1貼圖的磁芯大小看,兩副拼錯了吧,如下圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1816121186584148.jpg');}" onmousewheel="return imgzoom(this);">


從磁芯大小看,應該對角線的磁芯原為一副(A副、B副),如下圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1816121186621472.jpg');}" onmousewheel="return imgzoom(this);">


所以其中兩只磁芯須調整一下位置,如下圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1816121186623918.jpg');}" onmousewheel="return imgzoom(this);">


因?yàn)榻蛔兇艌龅哪骋粫r(shí)刻,磁回路走線如下圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1816121186624038.jpg');}" onmousewheel="return imgzoom(this);">
你愿意讓上圖中的兩條磁回路,中途截面不一樣嗎?會造成磁通阻礙啊.

好用嗎?

性能肯定比不上專門的開關電源變壓器磁芯(主要是平均磁路偏長),但若找不到時,也可以將就一下啦.
但它也有優點,一是線包窗口面積大,有很大的繞線自由度;二是磁芯組合靈活,用多副可拼成大功率磁芯;三是取材容易,價廉物美.

換了后一邊大一邊小 會……500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1691251186633292.jpg');}" onmousewheel="return imgzoom(this);">

我們這邊是沒有EE磁芯賣的

請問你是怎么換格式的500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1691251186722133.bmp');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1691251186722144.bmp');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1691251186722152.bmp');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1816121186733573.jpg');}" onmousewheel="return imgzoom(this);">

文件(F)→另存為(A)→保存類型(T),選擇JPEG格式.

一邊大一邊小還是比你現在的這樣好的多.

可不可以用一副做

應該可以,但我沒有用這種磁芯做過.
