LLC諧振電路的保護電路討論
一下是關于LLC保護電路的三篇IEEE上的論文,在yangbo的論文里也有關于保護電路的介紹和分析
1、Analysis and Optimization of LLC Resonant Converter with a Novel Over-Current Protection Circuit
1177721186581326.pdf
2、Over Current Protection Methods for LLC Resonant Converter
1177721186581469.pdf
3、The Design Consideration Comparisons of Two Clamping Modes Over Current Protection for LLC Converter
1177721186581651.part1.rar
1177721186581804.part2.rar
還有一篇中文的:一種具有自限流功能的LLC諧振變流器拓撲
1177721186583326.pdf
LLC電路的過流保護問題討論
全部回復(8)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1177721186582229.jpg');}" onmousewheel="return imgzoom(this);">

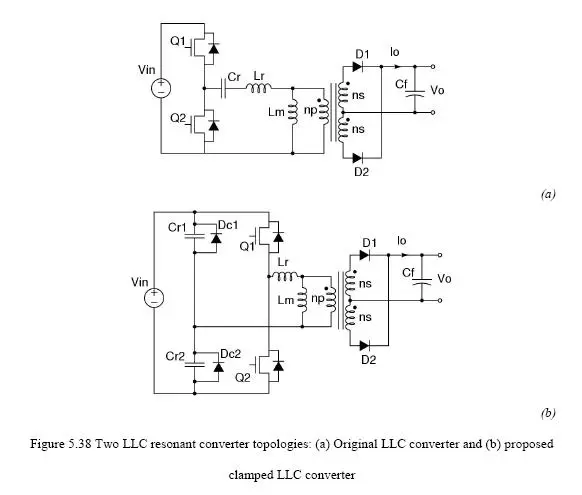

我調試電路的時候用的是圖b的用二極管嵌住諧振電容的電壓,但是這種在設定的變壓器匝比的情況下,在低電壓輸入時,帶不起負載
0
回復
@cheng47
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/56/1177721186582229.jpg');}"onmousewheel="returnimgzoom(this);">我調試電路的時候用的是圖b的用二極管嵌住諧振電容的電壓,但是這種在設定的變壓器匝比的情況下,在低電壓輸入時,帶不起負載
0
回復
@井底蛙
只要把高輸入電壓時的輕載或空載的問題處理好了,限流或過流保護通過電流反饋自然就實現了.
不太了解你的意思,可以自然實現?
空載的問題有兩個方法來解決:
1、利用c3863的zero腳,就是第10腳,當工作頻率到達芯片設置的最高頻率的時候,給這個腳一個5v電壓,可以把脈沖關得很小,這樣形成一個動態調節,調試的時候可以穩住;
2、在最后輸出電壓加一個電路嵌住輸出電壓,使得輸出電壓在空載的時候不能飄得太高,高出那么0.5v的樣子,調試了一次,效果不太好;
請問你的空載問題是怎么解決的?先謝謝了
空載的問題有兩個方法來解決:
1、利用c3863的zero腳,就是第10腳,當工作頻率到達芯片設置的最高頻率的時候,給這個腳一個5v電壓,可以把脈沖關得很小,這樣形成一個動態調節,調試的時候可以穩住;
2、在最后輸出電壓加一個電路嵌住輸出電壓,使得輸出電壓在空載的時候不能飄得太高,高出那么0.5v的樣子,調試了一次,效果不太好;
請問你的空載問題是怎么解決的?先謝謝了
