cr3呢

cr3已直接短接

加我的QQ:249023795．

你好!

    你說的接觸器我理解為焊機的主接觸器.


    若焊機的主接觸器不吸合,那么其它就免談.主接觸器吸合是靠CR1/CR4這兩個繼電器吸合保證的,在TS按下后這兩個繼電器是否有吸合的現象?你若肯定是控制板引起的,就重點檢查IC1的狀態是否正常?IC5是否壞?
     IC1的檢查方法我在給其它網友的回帖中講過你可參考.IC5我就不說了吧,你一看就明白的.

     實在不行我?guī)湍阈蘅刂瓢?

CR3只負責送氣,與其它沒關系,個人見解,請參考!

是的聽不明白,不妨用替換法確定送絲機.主機.線路板是哪步份故障

你好:
   可能我的敘述不清楚,說明一下:KRII-500,按開關,氣閥動,CR1/CR4部位有響動,接觸器無動作,手動送絲可以,速度可調,只用了3個月的新機,CR1/CR4已用跳線短接常開觸點,IC5(4572)已換,TP1正常,7915/7815均換了,考慮到IC1的價格沒有換.說是板的問題是因為我們在公司里專門用一臺新機作試板平臺.另外"IC1的檢查方法我在給其它網友的回帖中講過你可參考"一直沒找到是哪一帖.

你好!
   這是我畫的主接觸器的控制圖,但愿與你有參考.IC1的檢查方法你可搜索我發的帖子肯定能找到.我就不再累贅了.請諒解!

我給你畫的主接觸器圖怎么傳不上?

圖我有,松下提供的.

今天有進展,接觸器動了,但是無焊接電壓,不送絲,7915有點熱,是觸發部分有問題嗎?

檢查IC10   IC14  看他們是不是有問題

您好!看了你前面的述說.這個故障是同一臺機器嗎?

慘了,又接到兩臺同樣故障的機器(松下KRII500),都是按開關MS不
動作,cr1和cr4都短接后MS吸合,表上無電壓指示,不送絲,IC5,IC20正常,氣閥正常,頭痛ing

據我分析:CR1和CR4直接受IC1控制,若它兩動作不正常你就重點檢查IC1是否正常,你短接它們不是正常的修理方法,若IC1工作不好其他免談!

要不別費勁了.我?guī)湍阈?

意外,純屬意外...今天發現36號邊上的8號線內部斷路,重接后一切ok,嗨!疏忽了...郁悶ing

多謝各位指點了

請和我聯系我有松下圖紙
13969184969 qq406206568

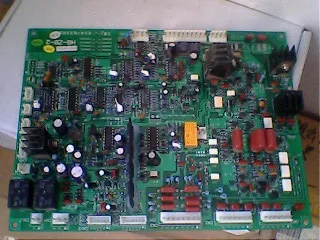

我也要,我也要.如花,蒙上眼睛然后辦事.....500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/2639741213517810.jpg');}" onmousewheel="return imgzoom(this);">

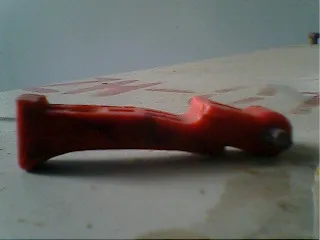

沒想到還是個高手 ,人外有人呀!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/66/2639741213599746.jpg');}" onmousewheel="return imgzoom(this);">

哪位高手能分析一下KR的給定電路.

你好!首先不敢當高手,只是對此問題談談我的看法.

      由IC14組成的震蕩器產生方波信號,其正負半周被電流電壓調節電位器及相應的二極管分檢調節后做為電流、電壓給定信號,送到由IC14.IC15組成的給定信號放大電路進行放大,然后送到由IC7、IC19組成的開關電路進行收弧等方面的功能調節和選擇,再送到IC9,IC8進行放大,電流信號送到送絲電路部分,電壓信號送到觸發脈沖部分.進行相應的控制.

      以上是我的分析,可供你參考,也請同行完善.

                                       陜西寶雞惠龍乾.


                                        2008年6月19日
