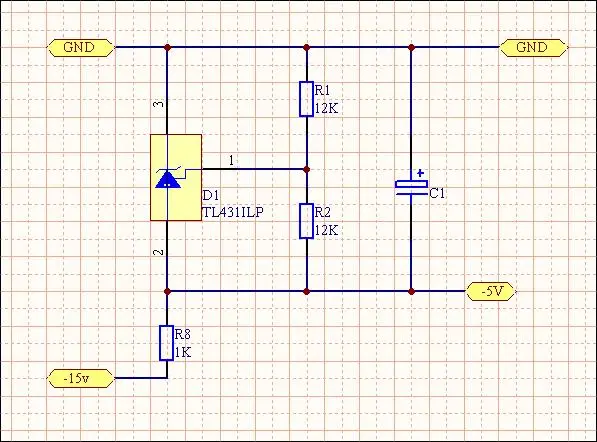

請問你的電路是不是準確的?

你能提供推導計算過程嗎?

這么簡單個東西,一看就明白了,新手吧

是的,TL431的REF端與A端電壓差為2.5V.

我做的圖和你的一樣,就是R1和R2電阻值為10K,

結果輸出電壓為-8點幾伏,不知道為什么?

這個電路我用得很多,電壓誤差都是毫伏級,你檢查一下TL431的引腳反沒有

引腳都試過,沒有錯.

要是A、K端接反,只有-1.6V左右的電壓.

我今天再去試試.

you can adjust the both resistances to meet the voltage

你有好的圖嗎?
