半橋輸出的尖峰脈沖(有圖)
請教高手,如何消除半橋輸出的尖峰脈沖
全部回復(26)
正序查看
倒序查看

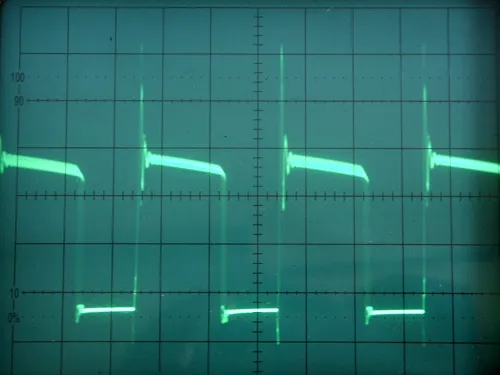

場效應管上的波形正常,無尖峰脈沖.A 點的波形圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1833991188368583.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1833991188368583.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@yzelec
場效應管上的波形正常,無尖峰脈沖.A點的波形圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/56/1833991188368583.jpg');}"onmousewheel="returnimgzoom(this);">
我覺得你應該調整你的吸收電路的參數,或者可以采用同步整流哦!
0
回復
@yzelec
場效應管上的波形正常,無尖峰脈沖.A點的波形圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/56/1833991188368583.jpg');}"onmousewheel="returnimgzoom(this);">

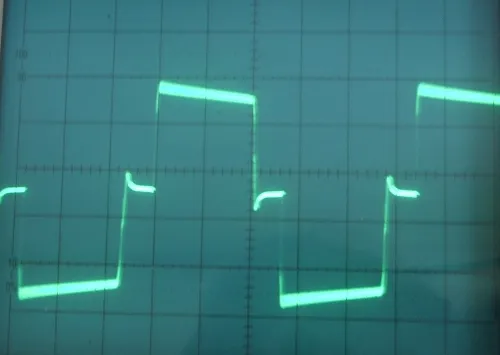

變壓器初級波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1833991188369884.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/56/1833991188369884.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
第一個問題:
首先說明的是,這種尖峰是去不掉的,因為你用的輸出整流二極管是MUR1660,這種高壓二極管的反向恢復時間非常長;又由于在全波整流電路中,二只二極管是輪流導通的,在兩個二極管交替的時刻,由于長時間的恢復,致使瞬時短路,這個短路電流非常大,使得PN結產生阻尼振蕩,我們經常用RC來做這種吸收,其實就是破壞二極管的振蕩.從圖上看,輸出電壓不超過50V,建議可以用肖特基二極管,因為這種二極管反向恢復時間理論上為0,但是實際還是有5~10ns左右,可以大幅度見效這種尖峰,比如MBR20200等.
第二個問題:
只要有輸出功率就有波形傾斜,究其原因是電源的內阻所致,通俗的說就是電流流過導體的壓降,解決的辦法是,1:增大變壓器線徑,2:增大原邊的串接電容的容值,3:增大功率回路的線徑等,4:適當增加低頻部分的濾波電容,就可以減小這種現象,但是絕對是去不掉的.
以上個人一件,參考!
首先說明的是,這種尖峰是去不掉的,因為你用的輸出整流二極管是MUR1660,這種高壓二極管的反向恢復時間非常長;又由于在全波整流電路中,二只二極管是輪流導通的,在兩個二極管交替的時刻,由于長時間的恢復,致使瞬時短路,這個短路電流非常大,使得PN結產生阻尼振蕩,我們經常用RC來做這種吸收,其實就是破壞二極管的振蕩.從圖上看,輸出電壓不超過50V,建議可以用肖特基二極管,因為這種二極管反向恢復時間理論上為0,但是實際還是有5~10ns左右,可以大幅度見效這種尖峰,比如MBR20200等.
第二個問題:
只要有輸出功率就有波形傾斜,究其原因是電源的內阻所致,通俗的說就是電流流過導體的壓降,解決的辦法是,1:增大變壓器線徑,2:增大原邊的串接電容的容值,3:增大功率回路的線徑等,4:適當增加低頻部分的濾波電容,就可以減小這種現象,但是絕對是去不掉的.
以上個人一件,參考!
0
回復
@lizimo2006
第一個問題: 首先說明的是,這種尖峰是去不掉的,因為你用的輸出整流二極管是MUR1660,這種高壓二極管的反向恢復時間非常長;又由于在全波整流電路中,二只二極管是輪流導通的,在兩個二極管交替的時刻,由于長時間的恢復,致使瞬時短路,這個短路電流非常大,使得PN結產生阻尼振蕩,我們經常用RC來做這種吸收,其實就是破壞二極管的振蕩.從圖上看,輸出電壓不超過50V,建議可以用肖特基二極管,因為這種二極管反向恢復時間理論上為0,但是實際還是有5~10ns左右,可以大幅度見效這種尖峰,比如MBR20200等. 第二個問題: 只要有輸出功率就有波形傾斜,究其原因是電源的內阻所致,通俗的說就是電流流過導體的壓降,解決的辦法是,1:增大變壓器線徑,2:增大原邊的串接電容的容值,3:增大功率回路的線徑等,4:適當增加低頻部分的濾波電容,就可以減小這種現象,但是絕對是去不掉的. 以上個人一件,參考!
lizimo2006 分析得嚴謹、精辟,謝謝您.
0
回復
@lizimo2006
第一個問題: 首先說明的是,這種尖峰是去不掉的,因為你用的輸出整流二極管是MUR1660,這種高壓二極管的反向恢復時間非常長;又由于在全波整流電路中,二只二極管是輪流導通的,在兩個二極管交替的時刻,由于長時間的恢復,致使瞬時短路,這個短路電流非常大,使得PN結產生阻尼振蕩,我們經常用RC來做這種吸收,其實就是破壞二極管的振蕩.從圖上看,輸出電壓不超過50V,建議可以用肖特基二極管,因為這種二極管反向恢復時間理論上為0,但是實際還是有5~10ns左右,可以大幅度見效這種尖峰,比如MBR20200等. 第二個問題: 只要有輸出功率就有波形傾斜,究其原因是電源的內阻所致,通俗的說就是電流流過導體的壓降,解決的辦法是,1:增大變壓器線徑,2:增大原邊的串接電容的容值,3:增大功率回路的線徑等,4:適當增加低頻部分的濾波電容,就可以減小這種現象,但是絕對是去不掉的. 以上個人一件,參考!
分析很有道理,向你學習.
請問一下,正常220V交流輸入,半橋結構,輸出100V DC的情況下,二極管需選型多大耐壓的二極管?還有一次側的串接電容C7值大小對二次測漏感尖峰電壓有影響嗎?可不可以去掉?
請問一下,正常220V交流輸入,半橋結構,輸出100V DC的情況下,二極管需選型多大耐壓的二極管?還有一次側的串接電容C7值大小對二次測漏感尖峰電壓有影響嗎?可不可以去掉?
0
回復
@lizimo2006
輸出100DC時,輸出高頻整流二極管耐壓建議用400V的(耐壓300V的不知道有沒有).反正我做半橋沒有串接電容,因為那個電容主要起:因驅動脈沖不對稱變壓器單邊能量的存儲,而半橋電路中有兩個分壓電容,只要耐壓滿足,完全可以吸收這個能量,哈哈,我一直就是這樣用的. 參考!
謝謝兄弟答復,但是我現在輸出100V時,尖峰電壓最大有700V左右,平臺有效最高電壓只有300V,搞了半天搞不下來.用了PQ50的磁芯做800W,當500W輸出,變壓器就燙得要死,IRF460C也是燙得要死,我的原邊21T,輸出也是21T,二次側平波電感120uH.勞駕兄弟幫我看看哪里不合適,先謝了!
